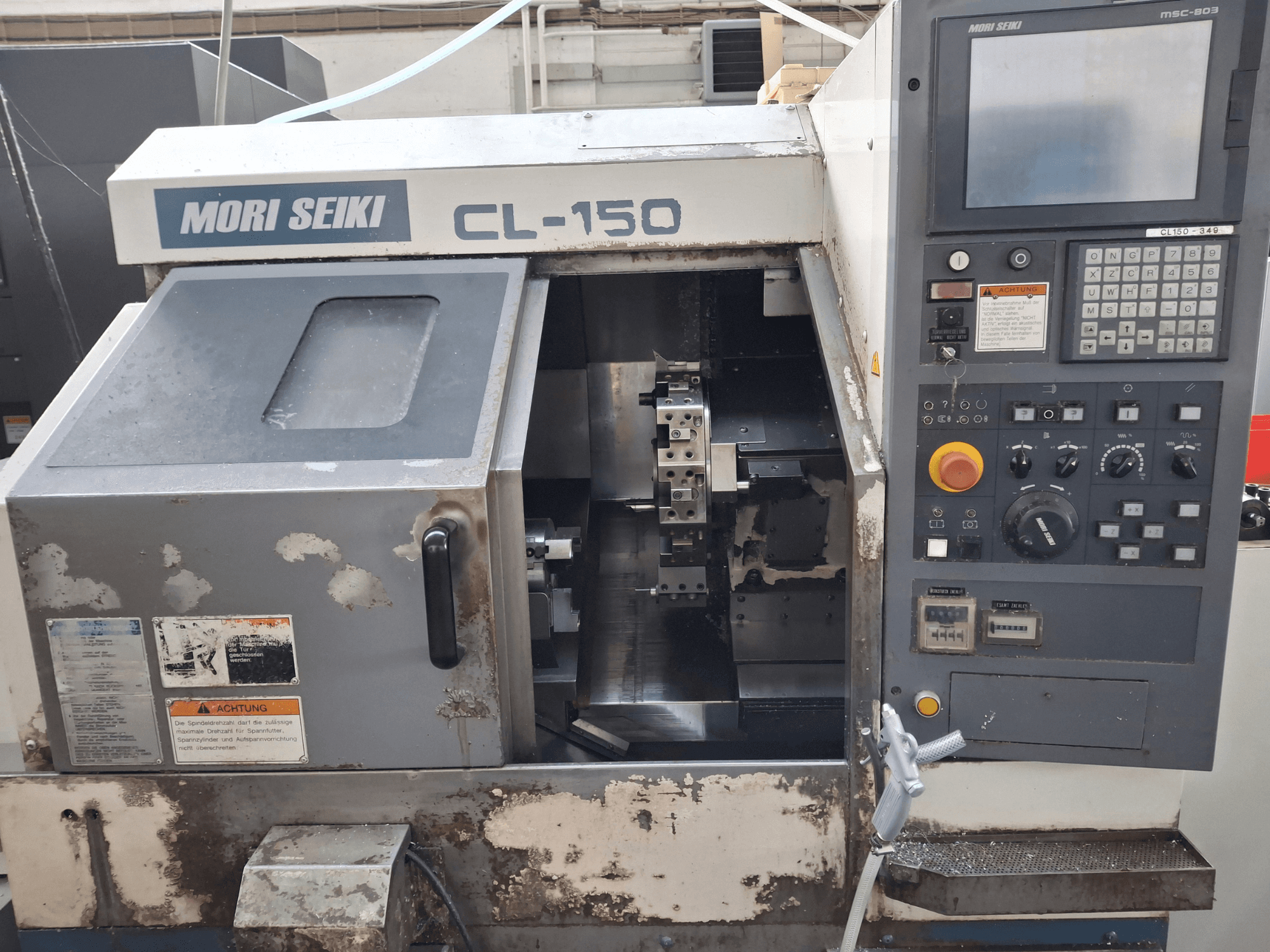

MORI SEIKI - CL 150DE-TUR-MOR-1998-00001

Unité de contrôle défectueuse : Au moins perte de données ou carte de circuits imprimés endommagée (diagnostic non vérifié)

• Passage au-dessus du lit : 515 mm

• Diamètre de tournage maximal : 400 mm

• Diamètre de tournage standard : 176 mm

• Longueur de tournage standard : 150 mm

• Longueur de tournage maximale : 303 mm

• Hauteur du centre de la broche : 950 mm

• Nez de broche : A2-5

• Alésage de la broche : 43 mm

• Diamètre intérieur du palier de la broche : 80 mm

• Diamètre du mandrin standard : 169 mm

• Taille de l'outil pour les outils externes et de surfaçage : 20 x 20 mm

• Nombre de tourelles : 1

• Nombre de stations de tourelle : 12

• Temps d'indexation de la tourelle : 0,7 sec

• Force de serrage de la tourelle : 2300 Nm

• Diamètre de l'accouplement d'indexation : 180 mm

• Logique de sélection automatique des outils : Oui

• Puissance du moteur de l'axe X : 1,5 kW

• Puissance du moteur de l'axe Z : 2,0 kW

• Vitesse d'avance manuelle : 0 - 1260 mm/min

• Vitesse d'avance programmable : 0,001 - 500 mm/tour

• Déplacement rapide de l'axe X : 30 m/min

• Axe Z à déplacement rapide : 30 m/min

• Résolution de positionnement : 0,001 mm

• Capacité du réservoir de liquide de refroidissement : 123 l

• Capacité de la pompe à liquide de refroidissement : 13 l/min

• Lubrification : Lubrification centrale automatique

• Alimentation électrique : 380 V / 3 phases / 50 Hz

• Tension de commande : 200 V AC / 24 V DC

• Charge connectée : 20 kVA

• Puissance nominale : 23 kVA

• Courant à pleine charge : 67 A

• Courant nominal du moteur de la broche : 74 A

• Capacité d'interruption : 5 kA

• Fréquence : 50 Hz

• Tension d'alimentation : AC 200 V

• Phase : 3
