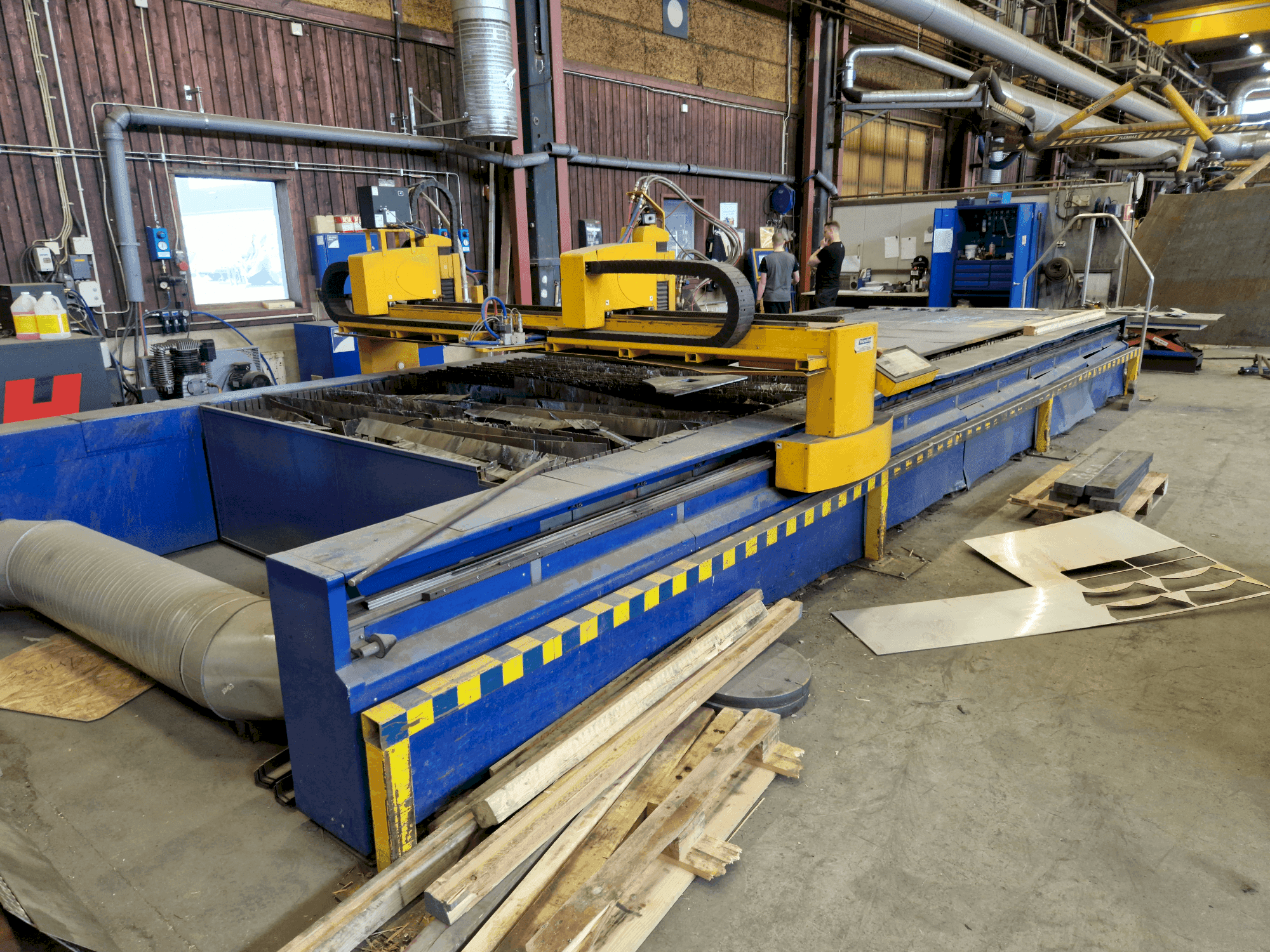

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Nombre de portails : 1

• Nombre d'axes Z : 2

• Nombre de brûleurs : 2

• Epaisseur de coupe maximale : 50 mm

• Vitesses de travail : 0-100 mm/s

• Champ de travail - mouvement longitudinal : 7500 mm

• Champ de travail - mouvement transversal : 2500 mm

• Champ de travail - mouvement vertical (plasma) : 150 mm

• Champ de travail - mouvement vertical (gaz) : 200 mm

• Champ de travail - mouvement vertical (rotateur à gaz) : 200 mm

• Tête de forage BEM 12 mouvement vertical : 80 mm

• Largeur maximale de la zone de travail : 4000 mm

• Longueur maximale de la zone de travail : 35 000 mm

• Déviation longitudinale maximale : 0,5 mm / 3000 mm

• Déviation transversale max : 0,5 mm / 2500 mm

• Couverture électrique (partie mécanique) : IP 43

• Entraînements (technique de commande) :

  • Axe longitudinal : 2 × DCM 6C 30/14 A1

  • Axe transversal : 2 × DCM 3B 35/06 A1

  • Axe vertical : 2 × DCM 2C 30/03 B1

• Rapports de démultiplication :

  • Axe longitudinal (courroie) : i = 14.81483886 mm/tour

  • Axe transversal (courroie) : i = 13.33335498 mm/tour

  • Axe vertical (courroie + vis) : i = 2 mm/tour

• Température ambiante : 5-40 °C

• Humidité relative maximale de l'air : 90% à 20 °C

• Pression atmosphérique : 84-107 kPa

• Poussière : 200 mg/m³

• Type d'environnement : Commun (STN 330300, exception températures de fonctionnement N32)

Équipement supplémentaire

• Source plasma : 1 × HPR 260 AGC (58 mm)

• Brûleur à gaz : 1 × acétylène (Bir), y compris rotateur de gaz

• Tête de forage : BEM 12
