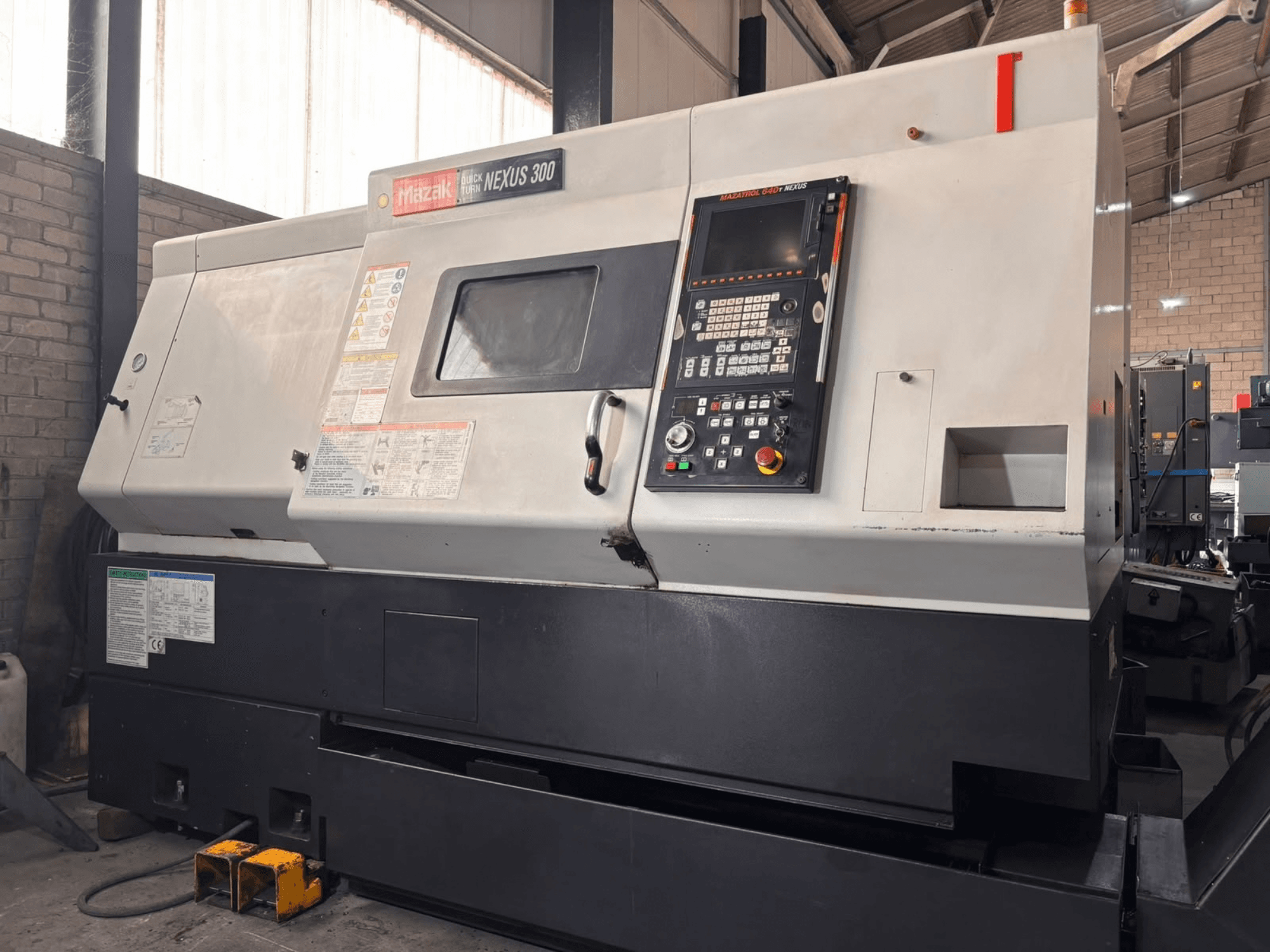

Mazak - QT NEXUS 300GB-TUR-MAZ-2009-00002

• CNC : Mazatrol Fusion 640T Nexus (écran LCD couleur de 8,4 pouces)

• Marquage CE

• Capacité

  • Diamètre maximal de la barre : 77 mm

  • Diamètre de coupe maximal : 420 mm

  • Envergure maximale : 680 mm

  • Alésage de la broche : 88 mm

  • Hauteur au centre de la broche : 1 080 mm

  • Poids maximal de la pièce dans le mandrin : 450 kg

• Broche principale

  • Couple maximal de la broche : 600 Nm

  • Pointe de broche : A2-8

  • Mandrin : alésage traversant de 10", type B210A815X

• Axes

  • Vitesse d'avance en coupe : X 8 m/min, Z 8 m/min

  • Avance rapide : X 30 m/min, Z 25 m/min

• Tourelle

  • Type : tourelle à tambour

  • Postes : 12

  • Queue d'outil de tournage : 25 × 25 mm

  • Temps d'indexage : 0,8 s (½ tour), 0,2 s (pas à pas)

• Contre-poupée

  • Déplacement programmable, motorisé

  • Course : 645 mm

  • Cône : n° 5

  • Centre fixe inclus

  • Pointe tournante : NSK LC-5SW (vitesse jusqu'à 4 000 tr/min)

  • Sélection de la poussée : 10 niveaux

• Équipement et fonctions de commande

  • Mazatrol Fusion 640T Nexus

  • Interfaces : RS-232C, réseau

  • Vérification en arrière-plan de la trajectoire d’outil

  • Navigation d'usinage – Prédiction / Surveillance / Résultats

  • Contrôle de la vitesse et de l'avance

  • Stockage des trajectoires d'outils

  • Lecteur de disquettes 3,5 pouces

• Équipement de refroidissement / machine

  • Système de refroidissement complet (réservoir de 210 L, pompe de 520 W)

  • Pré-équipement pour convoyeur latéral de copeaux

  • Oeillet d'outil automatique

  • Verrouillage hydraulique de la pression du mandrin

  • Confirmation d'ouverture/fermeture du mandrin

  • Double pédale de commande

  • Protection complète contre les copeaux et le liquide de refroidissement

  • Éclairage de travail

• Caractéristiques électriques

  • Puissance requise (en charge de 30 min) : 49,69 kVA

  • Puissance nominale en continu : 43,83 kVA

Équipement supplémentaire

• Transformateur de puissance pour le marché européen

• Plaques de fondation

• Un jeu d'outils de réglage

• Manuels fournis
