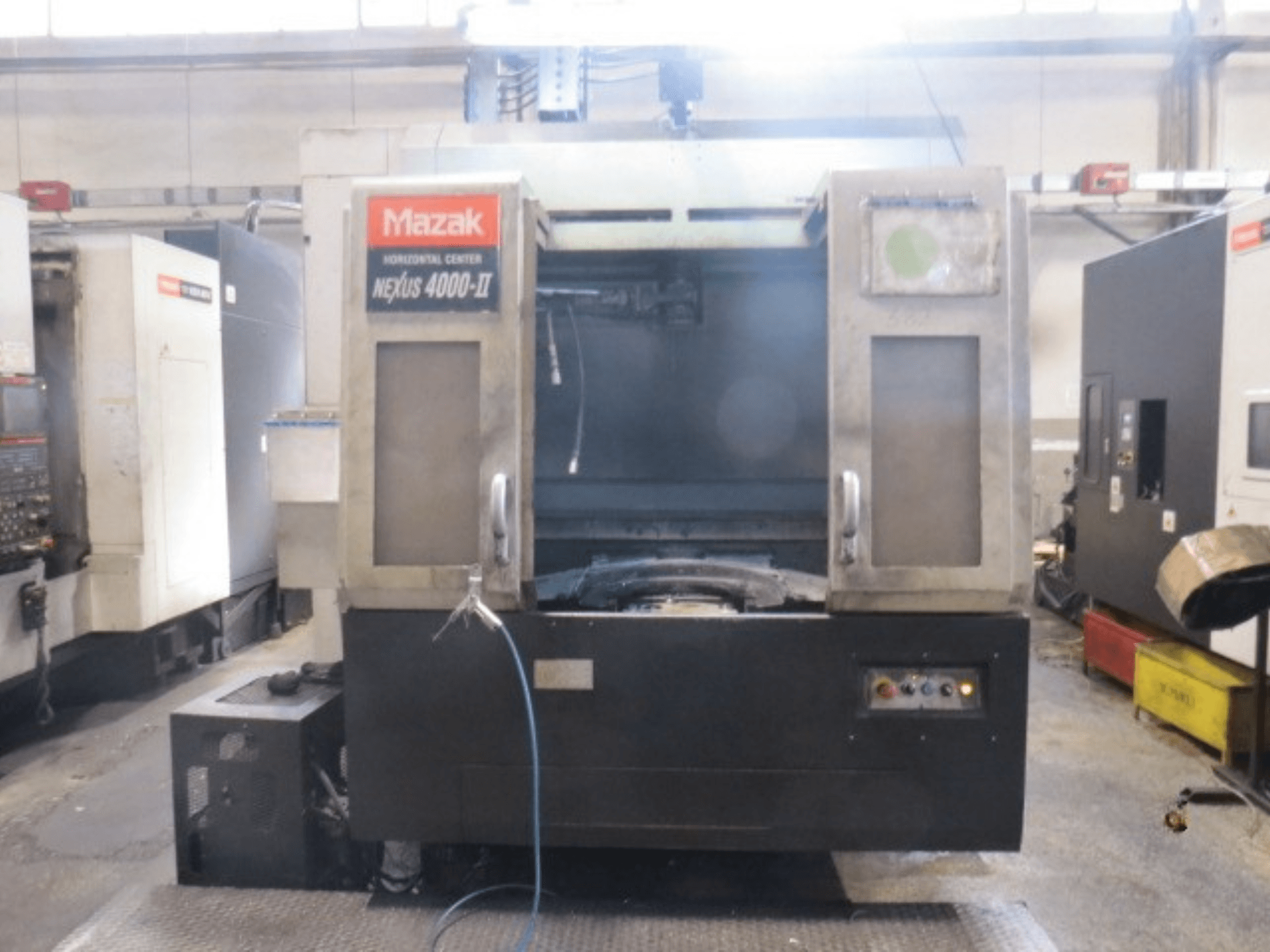

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Déplacements

  • Déplacement rapide (X/Y/Z) : 60 000 mm/min

  • Avance de coupe max. : 60 000 mm/min

• Capacité d'usinage

  • Diamètre maximal de la pièce : Ø 630 mm

  • Hauteur maximale de la pièce : 900 mm

  • Poids maximal de la pièce : 400 kg

• Palette / Table

  • Dimensions de la palette : 400 × 400 mm

  • Changeur de palettes standard : 2 palettes

  • Temps de changement de palette : 6 s

  • Indexation standard de l'axe B : 1° × 360 positions

  • Temps d'indexation de l'axe B : 1,3 s / 90°

  • Table de positionnement à commande numérique en option : 0,001°

  • Table rotative à commande numérique en option : 0,0001°

  • Répétabilité du positionnement des palettes : ≤ 4 µm

• Broche (deux configurations)

  • Broche à couple élevé de 12 000 tr/min

    • 30 kW / 30 min ; 22 kW en continu

    • Couple max. : 300 Nm

  • Broche à grande vitesse de 18 000 tr/min

    • 35 kW / 30 min ; 26 kW en continu

    • Couple max. : 168 Nm

  • Plage de vitesse de la broche : 35–12 000 tr/min ou 35–18 000 tr/min (selon la version)

• Changement automatique d’outils (ATC) / Magasin d’outils

  • Magasin standard : 40 outils

  • En option : 60 / 80 / 120 / 160 outils

  • Porte-outil : ISO BT40

  • Diamètre max. de l'outil : Ø 95 mm

  • Diamètre max. de l'outil sans outils adjacents : Ø150 mm

  • Longueur maximale de l'outil : 420 mm

  • Temps de cycle : 2,7 s avec des outils < 6 kg ; 3,2 s avec des outils de 6 à 12 kg

• Lubrifiant

  • Réservoir de liquide de refroidissement : 500 L

  • Arrosage par inondation de série

  • Unité de refroidissement de la broche incluse dans l’équipement de série

• Évacuation des copeaux

  • De série : convoyeurs hélicoïdaux des deux côtés de la table

• Précision

  • Précision de positionnement bidirectionnelle X/Y/Z : 0,012 mm

  • Répétabilité bidirectionnelle X/Y/Z : 0,008 mm

• Alimentation électrique / pneumatique

  • Tension (selon la destination) : 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Fréquence : 50/60 Hz

  • Pression d’air : 0,5–0,9 MPa

  • Consommation d'air standard : 200 L/min

Équipements supplémentaires

• Options d’arrosage par la broche (CTS) : 0,8 MPa, 1,5 MPa, haute pression 6,9 MPa

• Options de gestion des copeaux : convoyeur à évacuation latérale, convoyeur à évacuation arrière

• Filtration : divers systèmes de filtration du liquide de refroidissement et des copeaux
