Mazak - INTEGREX 200 YSI-TUR-MAZ-2000-00002

Name: Mazak INTEGREX 200 Y
Brand: Mazak
SKU: SI-TUR-MAZ-2000-00002
Price: 24000 EUR
Availability: InStock

24.000 €

prix gindumac

(Ex works)

obtenir un devis officiel

Visite de la machine

faire une contre-offre

Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ Mazak INTEGREX 200 Y d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

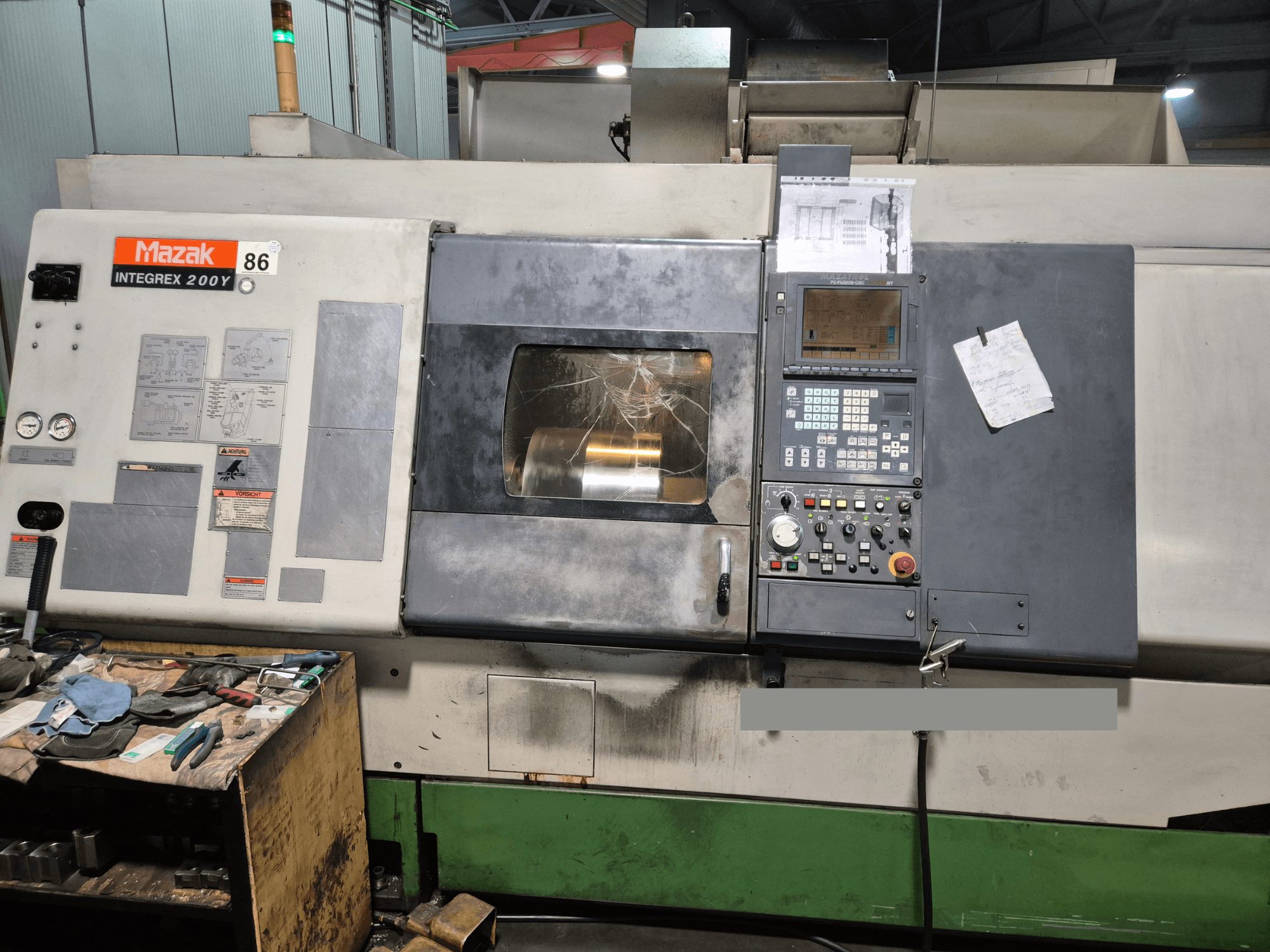

Cette Mazak INTEGREX 200 Y à 4 axes a été fabriquée en 2000. Elle présente un diamètre de tournage maximum de 540 mm, un diamètre de rotation de 540 mm et une capacité de diamètre de barre de 51 mm. La machine supporte un poids de pièce allant jusqu'à 150 kg et offre une plage de vitesse de broche allant jusqu'à 5 000 tr/min. Elle est équipée d'un système d'outils à changement rapide Mazak KM 63 avec 20 fentes. Si vous cherchez à obtenir des capacités de tournage de haute qualité, pensez à la machine Mazak INTEGREX 200 Y que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: Mazak
année: 2000
MODÈLE: INTEGREX 200 Y
type d'application: Tournage
Emplacement: Slovénie
type de machine: Tour horizontal
marque de l'unité de contrôle: MAZATROL

Informations techniques - Mazak INTEGREX 200 Y

Données générales

Largeur des mesures: 2105 mm
Profondeur des mesures: 3485 mm
Poids de la machine: 7500 kg

Unité de contrôle

Marque: MAZATROL

Entraînement principal

Plage de vitesse de la broche: 3500–5000 1/MIN
Alésage de la broche: 61 mm
Nombre d'axes: 4

Mouvement

X-AXIS Mouvement: 530 mm
X-AXIS Force d'avance: 0–6000 mm/min
X-AXIS Course rapide: 30 m/min
Y-AXIS Mouvement: ±70 mm
Y-AXIS Force d'avance: 0–6000 mm/min
Y-AXIS Course rapide: 15 m/min
Z-AXIS Mouvement: 1065 mm
Z-AXIS Force d'avance: 0–6000 mm/min
Z-AXIS Course rapide: 33 m/min

Tail Stock

Diamètre du pinol: 80 mm
Méthode de Pinol: 870 mm
Conicité de l'outil Pinol: MK4

Tools

Nombre de stations: 20
Poids maxi: 7 kg
Diamètre maximal de l'outil: 90 mm
Longueur maximale de l'outil: 250 mm

Informations supplémentaires

Diamètre de pivotement maximal : 540 mm
Diamètre de rotation maximal : 540 mm
Diamètre de rotation max. sur la glissière : 520 mm
Capacité maximale de la barre : 51 mm
Capacité de serrage de la pièce : 100 kg
Capacité de serrage de la pièce sur l'arbre : 150 kg
Hauteur du centre : 1020 mm

Broche principale
- Couple max : 349 Nm
- Nez de broche : A2-6
- Diamètre du mandrin : 210 mm
Axe C
- Indexation : 0-360° avec une résolution de 0,001°.
- Vitesse maximale : 400 tr/min (min-¹)
- Plage d'avance : 1-2 000 degrés/min
Outils entraînés (live tooling)
- Couple maximal : 62 Nm
- Plage de vitesse : 15-6 000 tr/min
Système d'outils / tourelle
- Système de porte-outils : Mazak KM63 à changement rapide (outils fixes)
- Convient aux outils fixes et motorisés
- Temps de changement d'outil à outil (étape 1) : environ 1,3 s
Contre-pointe
- Course du fourreau (stylo) : 140 mm
Puissance et utilités
- Puissance connectée : 43 kVA
- Tension de service : 400 V / 50 Hz
- Alimentation pneumatique : 5 bar, 300 l/min

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
