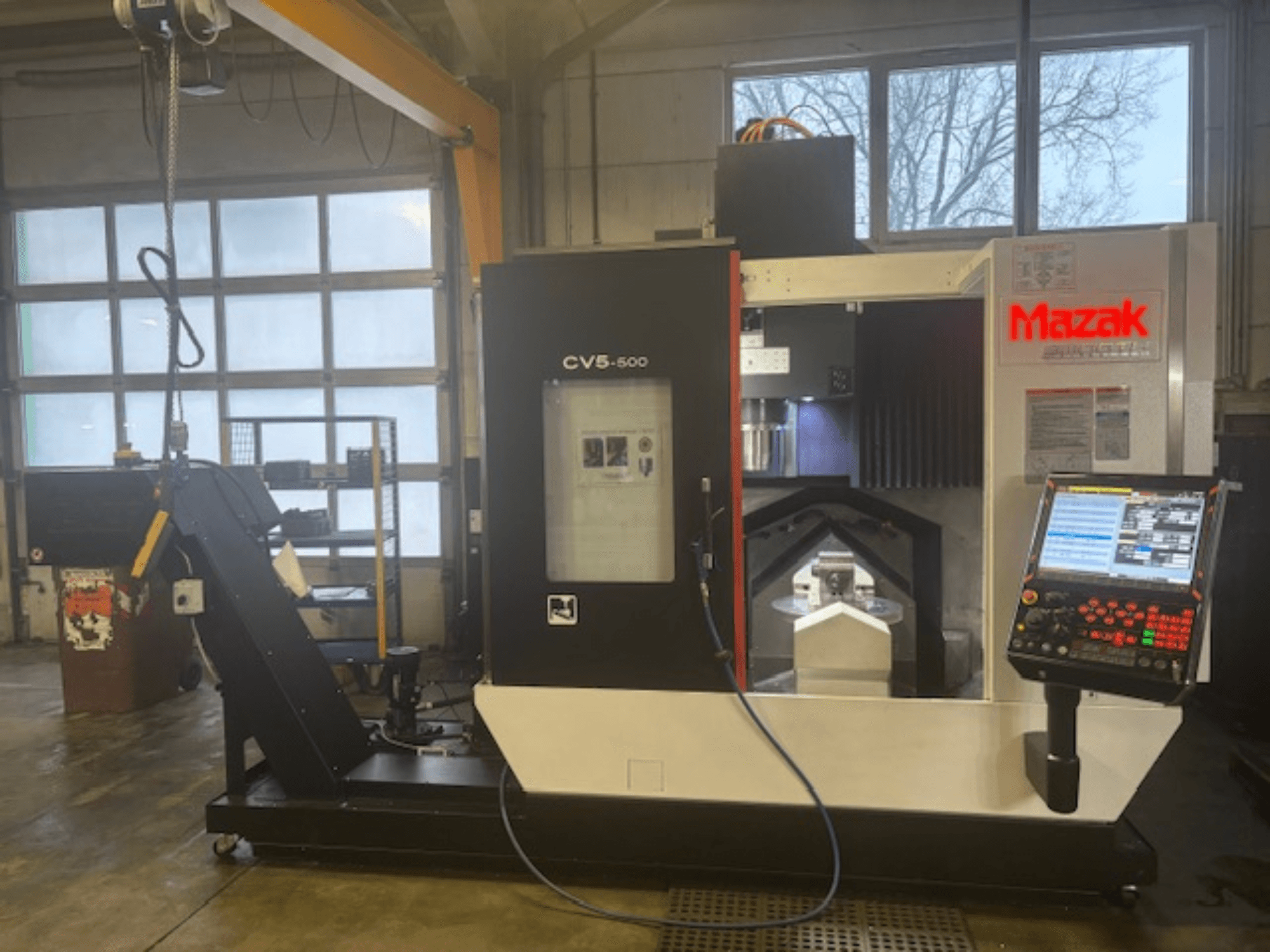

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Charge électrique

  • Puissance apparente (40% de service) : 45,5 kVA

  • Puissance apparente permanente : 43,4 kVA

  • Raccordement électrique : AC triphasé 380/400/415/440/460/480 V ±10% ; 50/60 Hz ±1 Hz

• Pneumatique

  • Pression : 5-9 bar

  • Débit : 26 l/min

  • Soufflage d'air par la broche : 345 l/min

• Broche

  • Nez de broche : Cône à forte inclinaison 40°.

  • Niveaux d'engrenage : 2 étages (électrique)

  • Puissance nominale (moteur AC inverter) : 18,5 kW (10% de service), 15,0 kW (25%), 11,0 kW (40% et continu)

  • Couple maximal : 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%) ; 57,3 Nm en continu

• Axes, alimentations, rapides

  • Nombre d'axes fonctionnant simultanément : 5

  • Avance rapide X/Y/Z : 36 m/min

  • Avance rapide B/C : 30 min-¹

  • Avances X/Y/Z : 36 000 mm/min

• Table de travail

  • Diamètre : 500 mm

  • Trous taraudés : M16 × 2

  • Alésage de référence : Ø50 mm H6 (+0,016 / -0,000 mm)

• Capacité des pièces à usiner

  • Diamètre maximal : 500 mm

  • Hauteur maximale : 320 mm

• Déplacements / Zone de travail

  • Pivotement/indexation de l'axe B : 220° (±110°), 0.0001°

  • Pivotement de l'axe C : 360°

  • Distance nez de broche - table (horizontal) : 50-520 mm

  • Distance nez de broche - centre de la table (vertical) : 95-565 mm

• Changeur d'outils automatique

  • Positions d'outils : 30 (magasin optionnel : 48)

  • Sélection : Aléatoire, chemin le plus court

  • Porte-outil : MAS BT 40 ou SK 40

  • Boulon de traction : Yamagaxi type ANSI

  • Diamètre maximal de l'outil : 80 mm (adjacent occupé) / 125 mm (adjacent libre)

  • Longueur maximale de l'outil : 300 mm

  • Temps de changement d'outil (copeau à copeau) : 4.60 s

• Capacité des réservoirs

  • Lubrification du rail de guidage/de la vis à billes : 1.80 l

  • Huile hydraulique : 5,0 l

  • Liquide de refroidissement de la broche : 26.0 l

  • Option : 18 000 min-¹ liquide de refroidissement de la broche (réservoir d'huile) : 60 l

  • Capacité totale du réservoir : 320,0 l

Équipement supplémentaire

• Ensemble de surveillance et de détection

  • Entrées analogiques : 4 × 0-10 V

  • Entrées numériques : 8

  • ACC-SENSOR.1AXIS.10M : Accéléromètre à 1 axe avec câble de 10 m

  • Capteur de puissance active (Dimensions : 8105 × H85 mm)

  • Toolscope IP pour rail DIN Rev.4

  • Fonctionnalité PC industriel dans l'armoire de commande

  • Communication et contrôle via l'IHM

  • PM : Surveillance de l'outil et du processus

  • Détection de bris d'outil

  • Limite d'usure par auto-apprentissage

  • Bandes de tolérance fixes et dynamiques

  • Stratégie de surveillance des performances du processus

  • Surveillance des collisions avec tous les Goliog

  • Montage sur rail DIN dans l'armoire de commande

  • Dimensions : 812 × H90 × P62 mm : 812 × H90 × D62 mm

  • Documentation incluant le Toolscope

• Convoyeur à copeaux (référence dimensionnelle fournie : largeur de la machine 3 365 mm, convoyeur à copeaux inclus)
