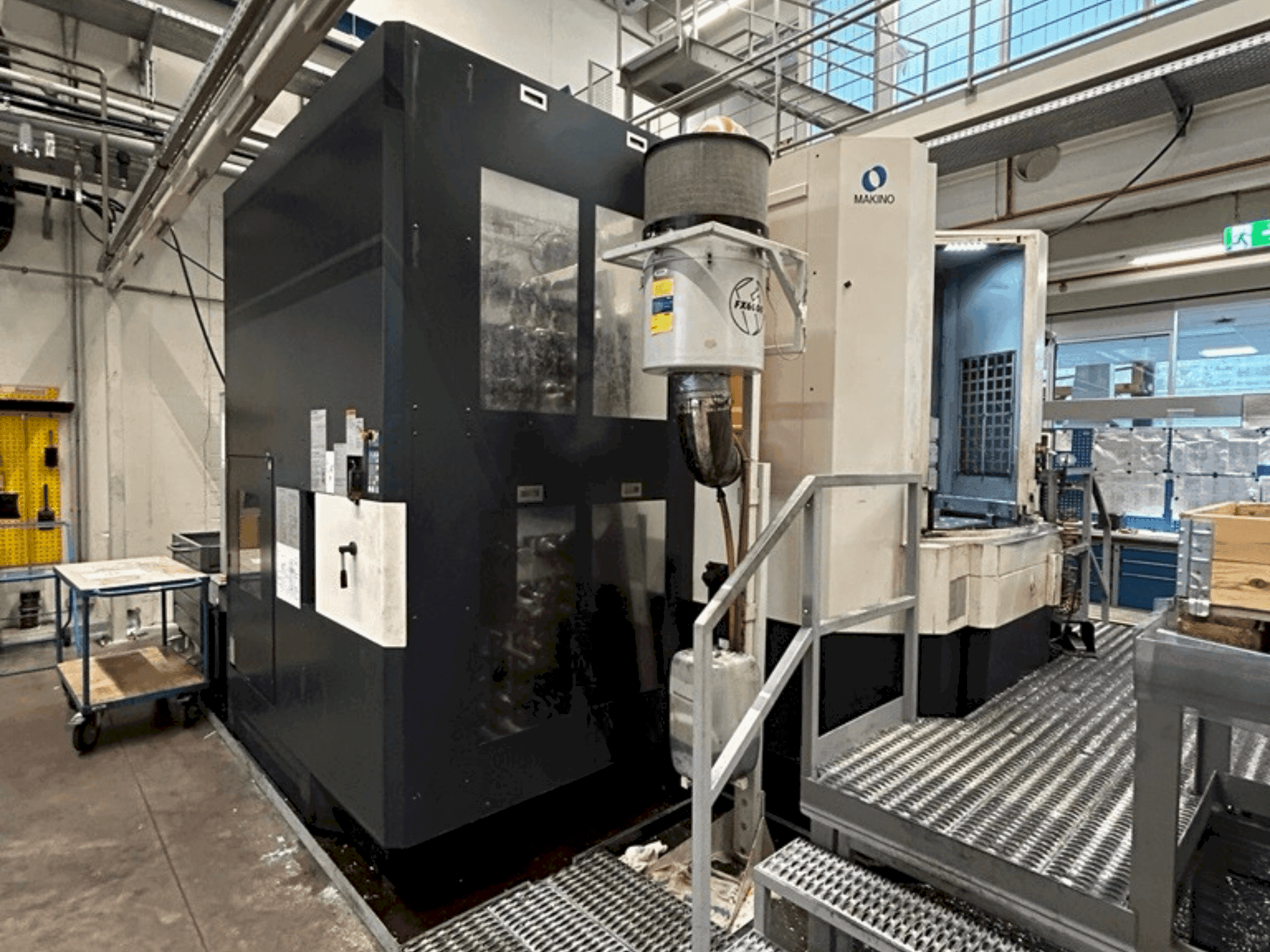

Makino - a81DE-MIL-MAK-2011-00001

Axe B (table à palettes) : 360° continu

Distance du centre de la palette

• au centre de la broche : 80-880 mm

• Jusqu'à la ligne d'écartement de la broche : 50-1070 mm

Palette

• Dimensions : 630 × 630 mm

• Surface : 24 × trous taraudés M16 (en option : rainures en T de 22 mm*)

• Hauteur à la surface de la palette : 1300 mm

• Charge maximale de la palette : 1200 kg (en option : 1320 kg*)

Capacité des pièces à usiner : Max Ø1000 × 1300 mm (diamètre × hauteur)

Indexation

• Unité d'angle d'indexation : 1° (360 positions)

• Temps d'indexation (90°/180°) : 1,9/2,7 s (en option : 1,6/2,3 s*)

Broche

• Couple (25% ED/continu) : 488/304 Nm

• Temps d'accélération à 10 000 tr/min : 3,8/1,4 s

• Lubrification/refroidissement : Huile-air / chemise

Avances

• Rapide : 50 000 mm/min

• Coupe : 1-50 000 mm/min

Changeur d'outils automatique (ATC)

• Capacité de stockage d'outils : 40 ou 60 outils

• Moment maximal de l'outil : 45 Nm (uniquement avec les magasins d'outils 97/137/186/242/300)

• Temps de changement d'outil (outil à outil / copeau à copeau, MAS) : 1.7 / 4.2 s

Points d'appui : 3

Magasin d'outils avec 137 emplacements.

Moment de basculement max. 45 Nm
