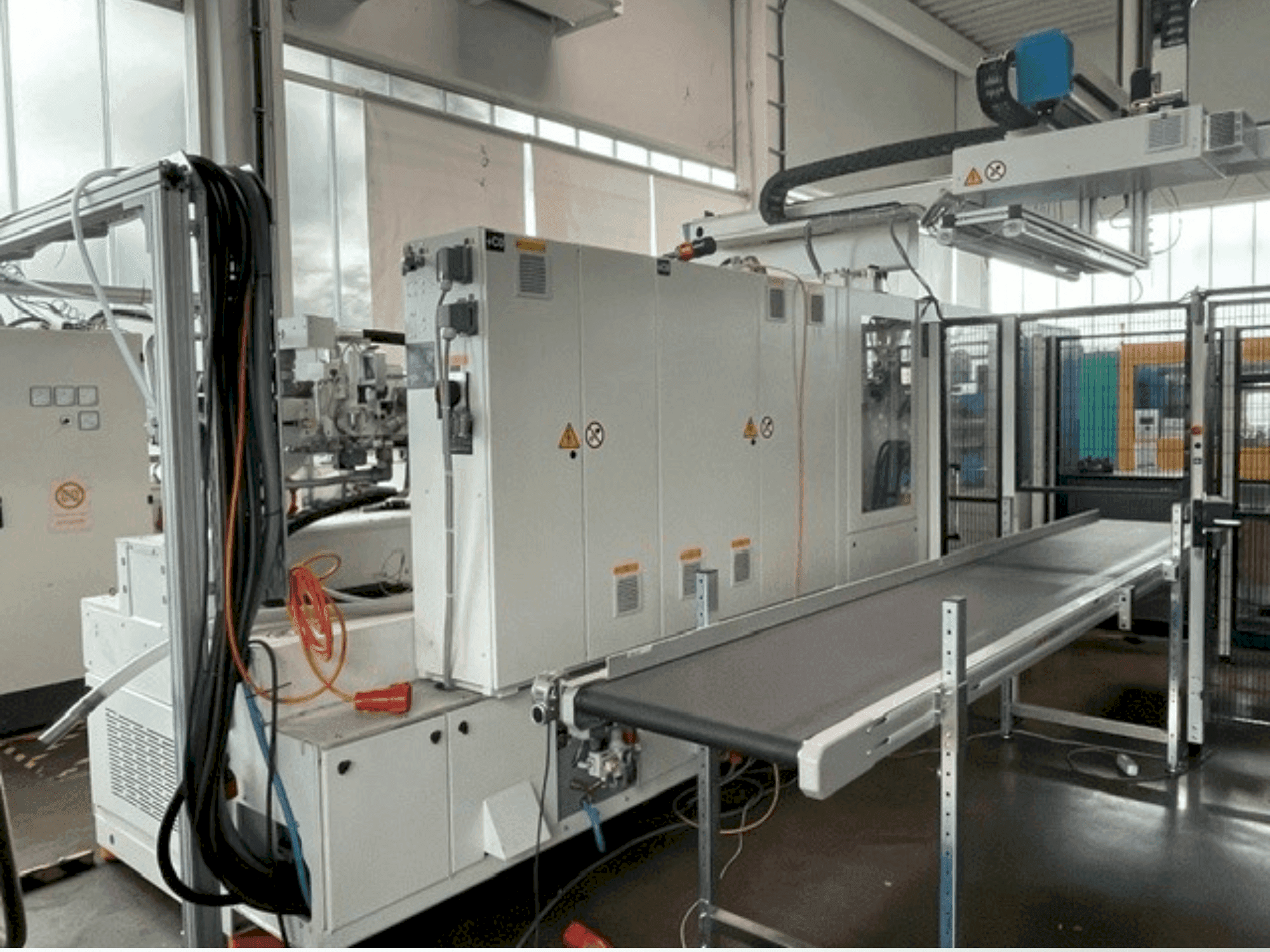

Krauss Maffei - 300-1400 CX MC6DE-OTH-KRA-2020-00001

Équipement supplémentaire

• Poids : 19,300 kg

• Supports oscillants pour le montage de machines

• Support pour l'unité de fermeture sur la fondation (pour les charges lourdes, par exemple, les grands outils ou les dispositifs de tournage)

Unité de fermeture et d'injection

• Barres d'attache chromées

• Unité de fermeture et d'injection avec filtration interne de l'huile dans le flux de dérivation

• Système d'accouplement à éjecteur manuel :

  • Éléments de couplage côté machine et côté outil

  • 3 adaptateurs de filetage pour les goupilles d'éjection fournies par le client

  • Clé à crochet

  • Compense le décalage minimal des axes entre la machine et l'éjecteur de moule

  • La position "arrière" de l'éjecteur et de la plaque d'éjection du moule est surveillée en série.

Élargissement du plateau du moule

• KM 65 / 80 CX : 50 mm

• KM 110 / 130 CX : 60 mm

• KM 160 CX : (non spécifié)

• KM 200 CX : 70 mm

• KM 250 / 300 CX : 80 mm

• KM 350 CX : 90 mm

• KM 420 CX : 100 mm

• Note : La position affecte l'interface mécanique selon EUROMAP 18 pour le dispositif de manutention sur FWAP (avec plaque intermédiaire jusqu'à KM 420 CX).

Systèmes hydrauliques et pneumatiques

• Verrouillage hydraulique anti-rotation de la vis

• Entraînement hydraulique de la vis avec vitesse standard

• Valves en cascade pneumatiques et hydrauliques pour valve à aiguille à canal chaud (froid) :

  • Hydraulique : 2 × vannes 4/3 voies avec 2 bobines de solénoïde, raccord de taille 12 S (cône 24° DIN EN ISO 8434-1)

  • Pneumatique : 2 × 5/2-voies avec 2 bobines d'électro-aimant, connexion par connecteur de tuyau à FWAP BGS

  • Commande en cascade sélectionnable à l'écran pour un fonctionnement pneumatique ou hydraulique

Unité de service pour l'air comprimé

• Combinaison d'unités de service pour la préparation d'air comprimé :

  • Vanne d'arrêt manuelle avec décharge de pression

  • Soupape de réglage manuel de la pression avec manomètre et filtre à air

  • Pressostat pour la surveillance électrique

  • Vanne d'arrêt électrique avec décharge de pression

Contrôle des buses et de la chambre d'éjection

• Systèmes de contrôle et de surveillance des buses et des chambres d'éjection :

  • Commande d'ouverture/fermeture des buses d'outils en fonction de la distance ou du temps

  • Les buses peuvent s'ouvrir/se fermer deux fois pendant l'injection et la pression de maintien.

  • Fermeture retardée après la pression de maintien

  • Surveillance d'au moins une buse ouverte

  • Fonctionnement manuel en mode configuration

  • La protection de la buse peut être ouverte à l'opposé de l'opérateur

  • La porte de protection de la chambre d'éjection peut être ouverte du côté de l'opérateur
