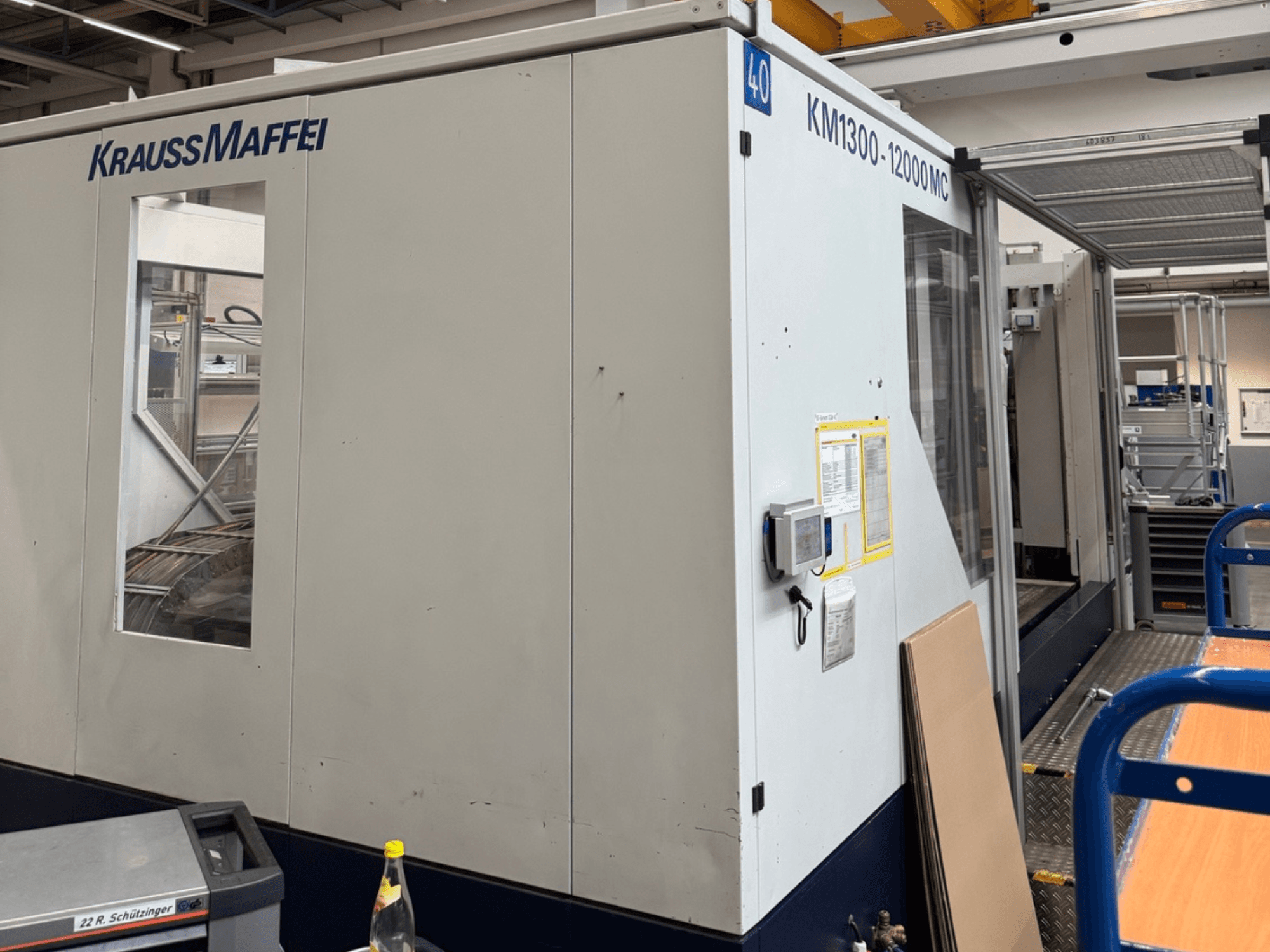

Krauss Maffei - 1300-12000 MC DE-INJ-KRA-2002-00011

• Désignation internationale des tailles : 12000 MC / 1300

• Heures de fonctionnement : 57,752 h

Électricité

• Tension de fonctionnement : 400 V, triphasé, 50 Hz (400/230 V norme européenne)

• Courant moteur : 261 A

• Courant de chauffage : 239 A

• Courant total du moteur : 245 A

• Fusible moteur : 315 A

• Fusible chauffage : 250 A

• Interrupteur principal : 6 pôles, chauffage et puissance séparés

• Prises de courant : Prise de service Schuko 10 A ; 3x Schuko 16 A ; 2x CEE 16 A ; 2x CEE 32 A

• Moteur de pompe refroidi à l'huile : IP54

• Ventilateur de refroidissement de l'armoire

Contrôle et IHM

• Commande par microprocesseur MC4 32 bits

• Ecran couleur TFT

• Lecteur de disquette 3,5 pouces

Unité de fermeture

• Système de serrage mécanique hydraulique à 2 plateaux

• 4 coussins de pression intégrés au plateau mobile

• Éjecteur central hydraulique

• Contrôle hydraulique du tirage des noyaux

• Porte de sécurité hydraulique côté opérateur

• Hauteur minimale du moule : 700 mm

• Hauteur maximale du moule : 1400 mm

• Course d'ouverture maximale : 2250 mm

• Ouverture maximale du jour : 2950 mm

Injection et plastification

• Unité d'injection contrôlée par PV

• Unité de plastification thermoplastique, conception résistante à l'usure

• Diamètre de la vis : 105 mm

• Clapet anti-retour installé

• Conception de buse ouverte

• Rayon de la buse : 15 mm ; diamètre de l'alésage de la buse : 4 mm

• Entraînement hydraulique de la vis avec moteur constant

• Possibilité de plastification en parallèle

• Unité de plastification : SP12000

• Température maximale de traitement : 450°C

• Contrôle du gaufrage par injection réglable à l'écran

• Contrôle de la course d'injection

• Contrôle de la pression de maintien

• Contrôle de la vitesse d'injection

Hydraulique, lubrification, refroidissement

• Système de contrôle de la pompe régénérative

• Système de filtration interne de l'huile

• Système de surveillance de l'huile

• Refroidisseur d'huile pour l'alimentation en eau : max 31°C

• Pression de l'eau de refroidissement : 4-6 bar

Régulation de la température

• 8 circuits de contrôle de la température pour le canal chaud

• Régulateurs de température adaptatifs

• Puissance maximale du régulateur de température : 2 kW

• Alimentation du régulateur de température à 230 V

Surveillance et logiciel

• Ensemble de contrôle de la qualité

• Système de surveillance des processus

• Surveillance de la bande de tolérance

• Affichage de l'analyse du cycle

• Stockage des données de cycle jusqu'à 20 000 cycles

• Protocole d'enregistrement des événements

• Historique des alarmes

• Courbes de processus graphiques

• Graphiques de tendance pour 12 paramètres

Interfaces et connectivité

• Interface RS232

• Interface Ethernet TCP/IP

• Interface Euromap 12

• Support logiciel Euromap 63 / SPI

• Interface unité de température externe 20 mA

• Interface ordinateur central

• Interface BDE avec 5 contacts

• Contact libre de potentiel pour l'unité de dosage
