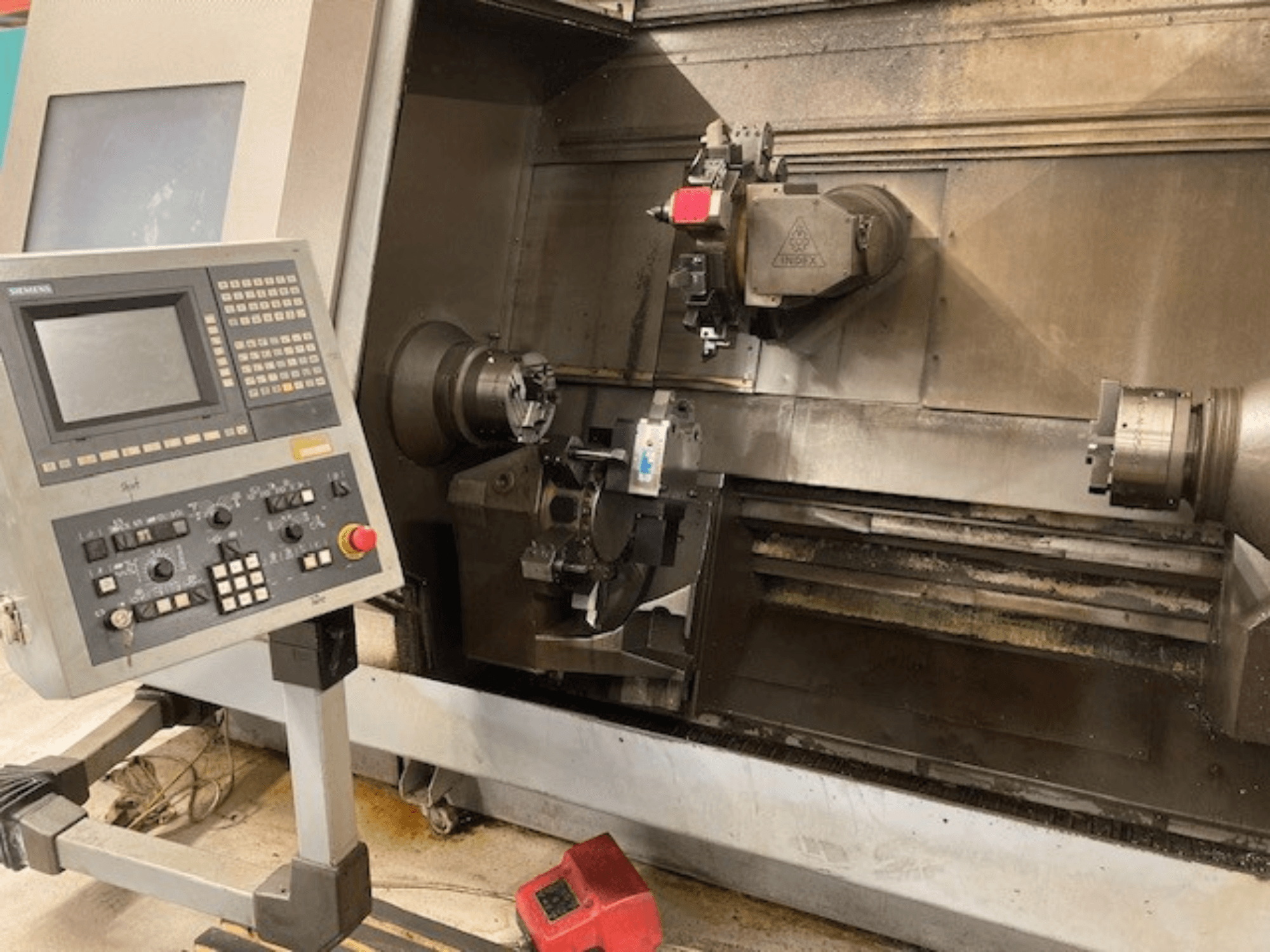

Cette Index G300 L YB à 7 axes a été fabriquée en 1999. Elle présente un diamètre de tournage maximal de 270 mm et un diamètre de pivotement maximal de 590 mm. La machine comprend un système d'outils robuste avec 12 stations et une vitesse de broche de fraisage allant jusqu'à 6000 tr/min. Si vous cherchez à obtenir des capacités de tournage de haute qualité, pensez au tour horizontal Index G300 L YB que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: Index
- année: 1999
- MODÈLE: G300 L YB
- type d'application: Tournage
- Emplacement: Allemagne
- type de machine: Tour horizontal
Informations techniques - Index G300 L YB
Dimensions
- Hauteur de la machine: 2100 mm
- Longueur de la machine: 7250 mm
- Poids de la machine: 8330 kg
- Largeur de la machine: 2150 mm
Mouvement
- Nombre d’axes: 7
- Course de l’axe X: 140 mm
- Course de l’axe Y: 100 mm
- Course de l’axe Z: 1245 mm
Spécification technique
- Contre-broche: Oui
- Outils entraînés: Non
- Puissance de broche: 9.4 kW
- Vitesse de broche: 6000 RPM
- Taille du cône: VDI 30
Informations supplémentaires
Alimentation électrique : 3 phases / 50 Hz
Tension nominale : 400 V
Tension de commande : 24 V
Courant nominal : 120 A
Puissance nominale : 67 kW
Poids de l'armoire électrique : 710 kg
Alésage de la broche : 65 / 90 mm
Diamètre du palier de la broche (avant) : 110 / 140 mm
Nez de broche : ISO 702/1 taille 6 / 8
Diamètre du mandrin : 200 / 250 / 315 mm
Diamètre de tournage maximum : 270 mm
Diamètre de pivotement maximum : 590 mm
Puissance (cycle de travail à 100 %) : 19 / 28 / 43 kW
Puissance (cycle de travail de 40 %) : 28 / 40 / 57 kW
Couple (cycle de travail à 100 %) : 120 / 178 / 275 Nm
Couple (cycle de travail de 40 %) : 178 / 255 / 363 Nm
Vitesse maximale : 5000 / 3500 tr/min
Alésage de la contre-broche : 65 / 90 mm
Diamètre du palier de la contre-broche : 110 / 140 mm
Nez de contre-broche : ISO 702/1 taille 6 / 8
Diamètre du mandrin de la contre-broche : 200 / 250 / 315 mm
Puissance de la contre-broche (100%) : 19 / 28 kW
Puissance de la contre-broche (40%) : 28 / 40 kW
Couple de la contre-broche (100%) : 120 / 178 Nm
Couple de la contre-broche (40%) : 178 / 255 Nm
Vitesse maximale de la contre-broche : 5000 / 3500 tr/min
Distance minimale entre les broches : 20 mm
Course longitudinale : 770 / 1310 mm
Course rapide : 22,5 m/min
Course rapide X : 24 m/min
Course rapide Z : 30 m/min
Course rapide Y : 24 m/min
Système d'outils : VDI 30
Nombre de stations d'outils : 12
Diamètre maximal de la barre d'alésage : 50 mm
Vitesse de la broche de fraisage : jusqu'à 6000 tr/min
Puissance de la broche de fraisage : 9,4 kW
Couple de la broche de fraisage : 19 Nm
Course de la contre-pointe : 630 mm
Diamètre du fourreau de la contre-pointe : 125 mm
Force de la contre-pointe : 7500 N
Réservoir hydraulique : 165 litres
Réservoir de liquide de refroidissement : 300 litres
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
