Vue avant du centre de tournage-fraisage Index G 200 RATIO LINE, montrant son design élégant et son panneau de commande fonctionnel.

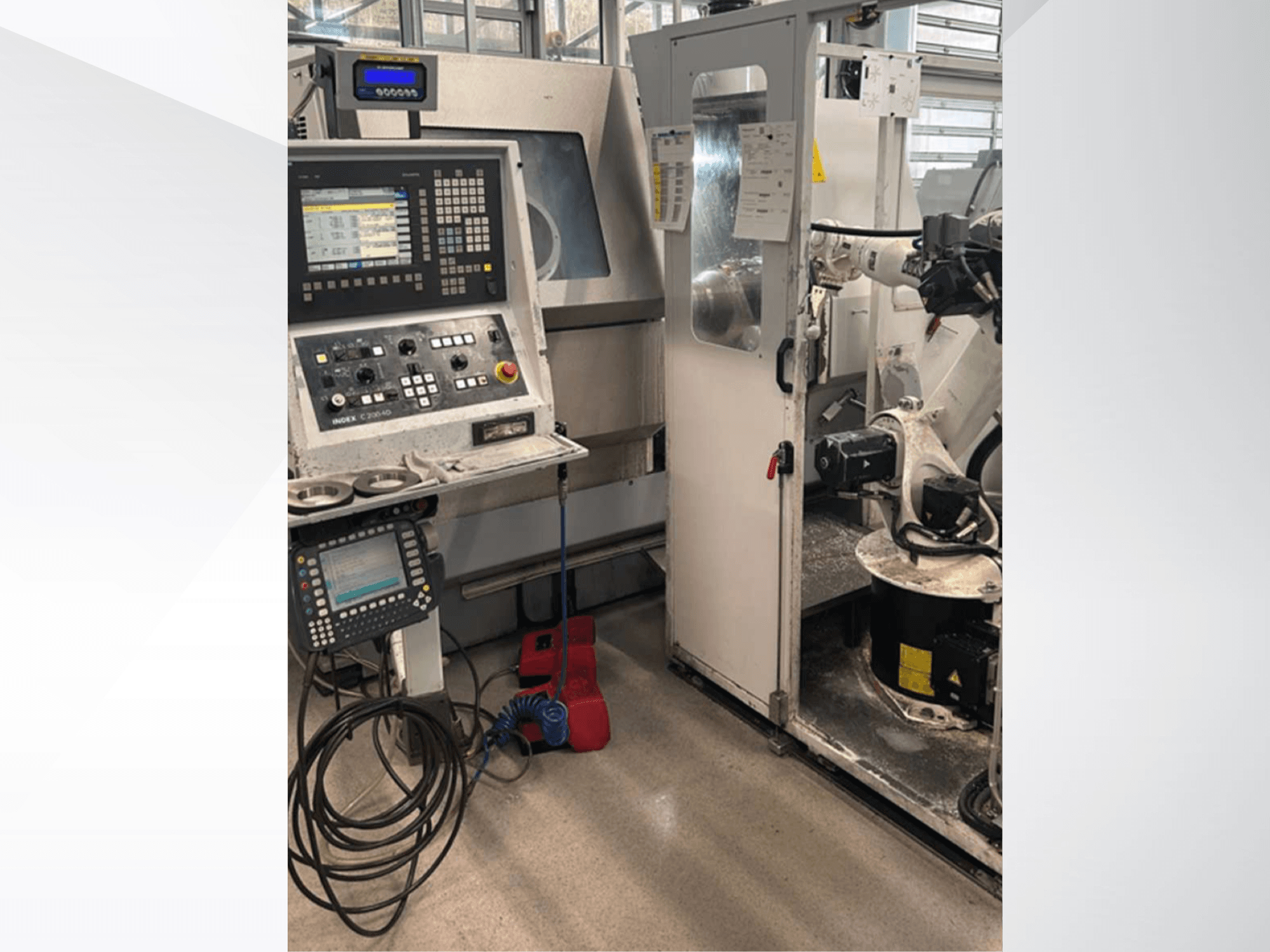

Vue avant du centre de tournage-fraisage Index G 200 RATIO LINE, montrant son design élégant et son panneau de commande fonctionnel.

Index - G 200 RATIO LINEDE-TUR-IND-2003-00002

75.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette Index G 200 RATIO LINE à 5 axes a été fabriquée en 2003. Elle présente une course de 120 mm sur l'axe Y, un diamètre de broche principale de D65 et un diamètre de contre-broche de D60. La machine est équipée d'une tourelle à 12 stations et d'outils entraînés sur les tourelles 1 et 2. Si vous cherchez à obtenir des capacités de tournage et de fraisage de haute qualité, pensez au centre de tournage-fraisage Index G 200 RATIO LINE que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: Index
  • année: 2003
  • MODÈLE: G 200 RATIO LINE
  • heures de production: 92000
  • type d'application: Tournage
  • Emplacement: Allemagne
  • type de machine: Centre de tournage-fraisage
  • marque de l'unité de contrôle: SIEMENS

Informations techniques - Index G 200 RATIO LINE

Unité de contrôle

  • Marque de contrôle: SIEMENS
  • Modèle de contrôle: 840D

Mouvement

  • Nombre d’axes: 5

Informations supplémentaires

  • Axe C sur broche principale et contre-broche

  • Filetage sans mandrin de compensation

  • Arbre électronique

  • Interface RS232 V24 supplémentaire dans l'armoire de commande

  • Fonction transmission/tracyl

  • Interface MDE (machine allumée, machine en marche, compteur de pièces)

  • Contrôle de collision Marposs (Brankamp) CMS100

  • Modèle de machine en 3D pour la simulation cinématique dans le système de programmation CAM

  • Unité de refroidissement de l'armoire de commande

  • Broche principale D65

  • Contre-broche D60

  • Rinçage du liquide de refroidissement de la contre-broche (vanne d'arrêt à commande électrique)

  • Pédale de commande

  • Tourelle (12 stations) inférieure et supérieure

  • Outils entraînés sur tourelle 1 et 2

  • Fonction de commande "contre-pointe synchrone" pour la tourelle 2

  • Axe Y 120 mm

  • Porte coulissante automatique (hydraulique)

  • Pompe de refroidissement 80 l / 8 bar

  • Raccordement du liquide de refroidissement à haute pression sur les chariots 1 et 2 avec électrovanne

  • Pistolet de rinçage du liquide de refroidissement

  • Préparation pour l'extraction et le raccordement au système de filtrage

  • Nombre d'heures de fonctionnement env. 92 000 h

Equipement supplémentaire

  • Dispositif de déchargement de portique avec pince actionnée, commande NC

  • Doigts de pince D4-45 mm et D40-65 mm

  • Bande transporteuse indexée

  • Interface UNIMAG

  • Convoyeur à copeaux (bande articulée), hauteur de déchargement 1250 mm

  • Filtre rotatif sous vide KNOLL (utilisation en émulsion)

  • Pompe à haute pression 80 bar

  • Maintien en position de travail :

    • Mandrins à pinces pour tube de traction, HAINBUCH (broche principale et contre-broche)

    • Mandrins D210 à changement rapide de mors, Schunk (broche principale et contre-broche)

  • Dispositif d'arrêt

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
