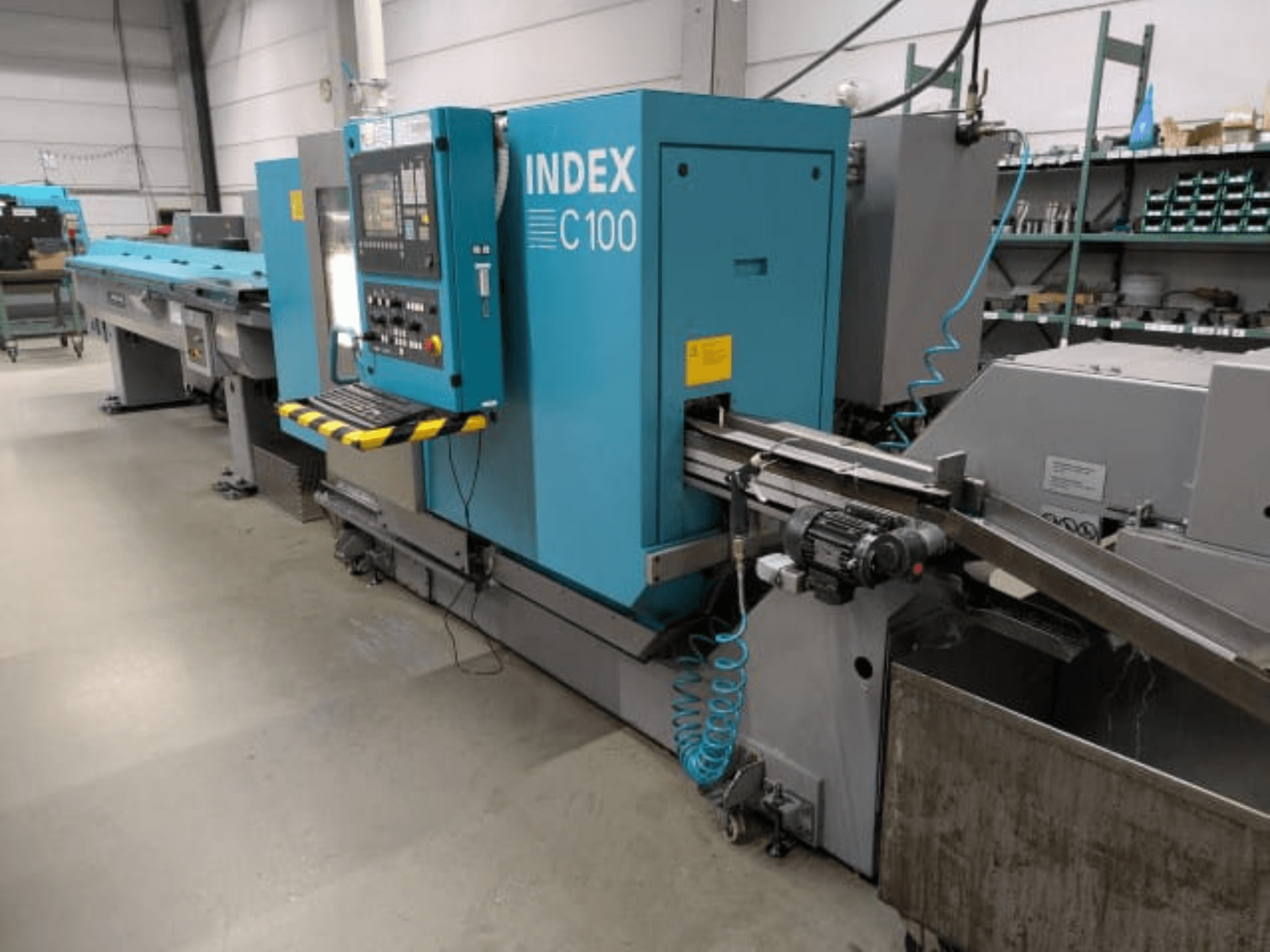

Index - C100DE-TUR-IND-2012-00002

- Châssis de la machine : Châssis de machine en fonte à lit vertical

- Guides de porte-outils : Guides à plaques à haut niveau de rigidité et d'amortissement

- Entraînements d'axe : Cinématique à double ciseaux pour les porte-outils ; technologie d'entraînement synchrone à courant alternatif.

- Conception de la poupée : Conception thermo-symétrique

- Broche principale (D42) : Tête de broche taille 5 (DIN 55026 et ISO 702), diamètre de barre max. 42 mm, vitesse max. 7000 tr/min, diamètre du palier avant 75 mm

- Puissance de la broche principale : 22/29 kW (au cycle de travail 100%/40%)

- Couple de la broche principale : 50/65 Nm (à 100%/40% max.)

- Cylindre de serrage de la broche principale : Cylindre de serrage creux D42/14 pour le serrage de pinces ou de mandrins, fonctionnement hydraulique, course 12 mm, pression de serrage 8/80 bar, poussée max. 34 kN, traction max. 34 kN

- Entraînement de l'axe C (broche principale et contre-broche) : Moteur à arbre creux, système de mesure angulaire sur la broche, résolution 0,00014 degrés, répétabilité de la dispersion Psmax = 0,01 degrés.

- Unité de serrage de la broche principale : Unité de serrage à pression unique, réglable de 8 à 75 bars

- Contre-broche (D42) : Tête de broche taille 5 (DIN 55026 et ISO 702), diamètre max. de la barre 42 mm, vitesse max. 7000 tr/min, diamètre de la pince de serrage 110 mm, diamètre du palier avant 75 mm

- Puissance de la contre-broche : 16,5/19 kW (au cycle de travail 100%/40%)

- Couple de la contre-broche : 32/43 Nm (à 100%/40% max.)

- Glissières de la contre-broche (axe Z) : Moteur AC et vis à billes, course de travail 500 mm, déplacement rapide 60 m/min, accélération 10 m/s^2, poussée d'avance 3000 N

- Cylindre de serrage de la contre-broche : Vérin de serrage creux D42/14, fonctionnement hydraulique, course 12 mm, pression de serrage 8/80 bar, poussée max. 34 kN, traction max. 34 kN

- Dispositif de serrage de la contre-broche : Dispositif de serrage à pression unique, réglable de 8 à 75 bars

- Porte-outil 1 : course de l'axe X 70 mm (rapide 30 m/min, acc. 9 m/s^2, force d'avance 3000 N) ; course de l'axe Z 250 mm (rapide 60 m/min, acc. 9 m/s^2, force d'avance 3000 N) ; course de l'axe Y 70 mm (rapide 15 m/min, acc. 5 m/s^2, force d'avance 3000 N). Tourelle 1 avec 10 stations, montages à queue parallèle D25x48 (DIN 69880), outils sous tension sur toutes les stations (Puissance 4,2 kW, Couple 11 Nm, vitesse max. 8000 tr/min).

- Porte-outils 2 : course de l'axe X 70 mm (rapide 30 m/min, acc. 9 m/s^2, force d'avance 3000 N) ; course de l'axe Z 400 mm (rapide 60 m/min, acc. 9 m/s^2, force d'avance 3000 N) ; course de l'axe Y 70 mm (rapide 15 m/min, acc. 5 m/s^2, force d'avance 3000 N). Tourelle 2 avec 10 stations, montages à queue parallèle D25x48 (DIN 69880), outils sous tension sur toutes les stations (Puissance 4,2 kW, Couple 11 Nm, vitesse max. 8000 tr/min).

- Porte-outils 3 : course de l'axe X 125 mm (rapide 30 m/min, acc. 10 m/s^2, force d'avance 3000 N). Tourelle 3 avec 10 stations, fixations parallèles D25x48 (DIN 69880), outils sous tension sur toutes les stations (Puissance 4,2 kW, Couple 11 Nm, Vitesse max. 8000 tr/min).

- Système de commande : Commande INDEX C200-4D (commande multiprocesseur modulaire intégrée avec Simodrive 611 / Sinumerik 840D), mémoire utilisateur CNC jusqu'à 6 Mo, Ethernet 10/100 Mbps

- Écran du panneau de commande : écran plat couleur TFT de 26 cm, clavier à membrane en disposition XYZ, langue d'affichage par défaut : néerlandais.

- Alimentation de la machine : 400V, 50 Hz, 49 kVA de puissance connectée, 70 A de courant nominal, 100 A de fusible de secours max.

- Système de refroidissement : Interface centrale d'eau pour les broches et l'armoire de commande, puissance de refroidissement nette nominale de 8 kW (50Hz/400V)

- Enceinte de la machine : turquoise RAL 5018 sur le capot coulissant avant (acier inoxydable), gris poussière RAL 7037 sur les armoires électriques et de fluides et sur le convoyeur de copeaux.

- Mandrin à pinces (broche principale) : Taille 5 pour le serrage de la pince de serrage par traction sur la broche D42 (SK42BZI/900 442...)

- Serrage de la contre-broche : Mandrin Ortlieb KSFI 40-054 avec unité de butée de fin de course et alimentation en liquide de refroidissement.

- Manipulation des pièces : Unité d'enlèvement de pièces de type portique avec pince actionnée (pivotement/poignée pneumatique), diamètre max. de la pièce 8-42 mm, poids max. 2 kg, longueur max. de la pièce à usiner 150 mm

- Convoyeur de pièces finies : Version standard : convoyeur déchargé sur le côté droit

- Élimination des copeaux : Convoyeur de copeaux à charnière, hauteur de déchargement 840 mm, avec réservoir de liquide de refroidissement séparé et pompe de levage renforcée (100 l/min)

- Système de refroidissement : Préparé pour l'émulsion, pompe basse pression (8 bar / 80 L/min), pompe moyenne pression (20 bar / 30 L/min), système de base réservoir 600L avec interface Profibus, système de microfiltration du liquide de refroidissement (filtre à bande compact type KF150, débit 150 l/min d'émulsion / 120 l/min d'huile).

- Filtre à bande : Type PN 100 / 100-540, taille de rétention 50µm - 60µm, largeur 540 mm, longueur 50 mètres

- Vannes de porte-outils : Vannes de refroidissement haute pression jusqu'à 80 bars pour les porte-outils 1, 2, 3

- Préparation de l'extraction : Pour l'extraction du brouillard de liquide de refroidissement/le raccordement du filtre, diamètre de conduit de 200 mm, rendement d'environ 600 m3/h.

- Fonctions supplémentaires : Fonction Transmit/Tracyl pour le fraisage frontal/circonférentiel sur C200-4D, accessoires MBL 42-65 pour la commande 840D

- Magasin de chargement de barres : Magasin de chargement de barres INDEX MBL 42/3700, hauteur de broche 1010 mm, zone de stockage de barres 390 mm de large, diamètre de barres 10 - 42 mm, longueur de barres max. 3644 mm, comprend un support de barres articulé avec échelle métrique, une tige de poussée de barres 20D (longueur 1400mm), et des composants de guidage usinés 22-42 mm.
