Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Contrôle : Séquence de fonctions contrôlée par PC sous Windows 7, TwinCAT

• Dimensions de la pièce :

  • Longueur : 300-2250 mm

  • Largeur : 350-710 mm

  • Épaisseur : 16-25 mm

• Station de perçage à 2 postes :

  • Cadre de base en construction soudée avec surfaces vissées usinées

  • 2 convoyeurs à courroie crantée V = 1,5 m/sec

  • 2 élévateurs pneumatiques pour les convoyeurs à courroie crantée

  • 2x butées pour les parties de l'armoire, amorties par des absorbeurs de chocs

  • 2x cylindres de serrage pneumatiques doubles, commandés par vis à billes et servomoteur, déplacés à la hauteur latérale (mesure de la hauteur latérale)

  • 2 x règle pneumatique d'alignement transversal (contrôle de plausibilité)

  • 2 unités de serrage à vide dans la table de la perceuse

  • 2 x 0 ligne contrôlable

• Support :

  • Le support peut être déplacé dans la direction X à l'aide d'un servomoteur.

• 2 x engins de forage (support 1) :

  • Support équipé de 2 unités (usinage par le haut)

  • Déplacement individuel dans le sens Y par servomoteur

  • Déplacement individuel dans le sens Z par servomoteur

  • Pignon de perçage a = 32 mm, réglable par convertisseur de fréquence, mandrin de perçage Ø 10h7 avec vis sans tête

  • Broches appelables, 8000 tr/min

  • Deux pignons de perçage à 16 broches

• Scie à rainurer (support 1) :

  • Unités de sciage pour la coupe de rainures spéciales de la paroi arrière

  • Unité de sciage avec porte-outil, réglage de la vitesse par convertisseur de fréquence

  • Position de travail pilotée pneumatiquement

• 2x broches de fraisage droite/gauche au bord avant (support 1) :

  • Position de travail pilotée pneumatiquement

Équipements complémentaires (automatisation, manutention, protection, convoyeurs)

• Chargement/manipulation :

  • Portique de chargement à 6 postes

  • Robot portique à 2 axes ; axes Y/Z avec servomoteurs ; distances de déplacement : Axe Y 8500 mm, Axe Z 1500 mm

  • Traverse d'aspiration avec alimentation en vide à quatre circuits ; génération de vide par éjecteur

  • Détection des pièces doubles

  • Supports de portique

  • 4 stations d'empilage

  • 1 poste de repose-mains (alimentation automatique/manuelle)

  • 1 poste de retrait (retrait automatique/manuel)

• Plage d'alimentation latérale :

  • Hauteur de la pile : max. 1000 mm (60 pièces) y compris la plaque de protection

  • Dimensions de la plaque de protection :

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Epaisseur : 25 mm

  • Épaisseur : max. 28 kg

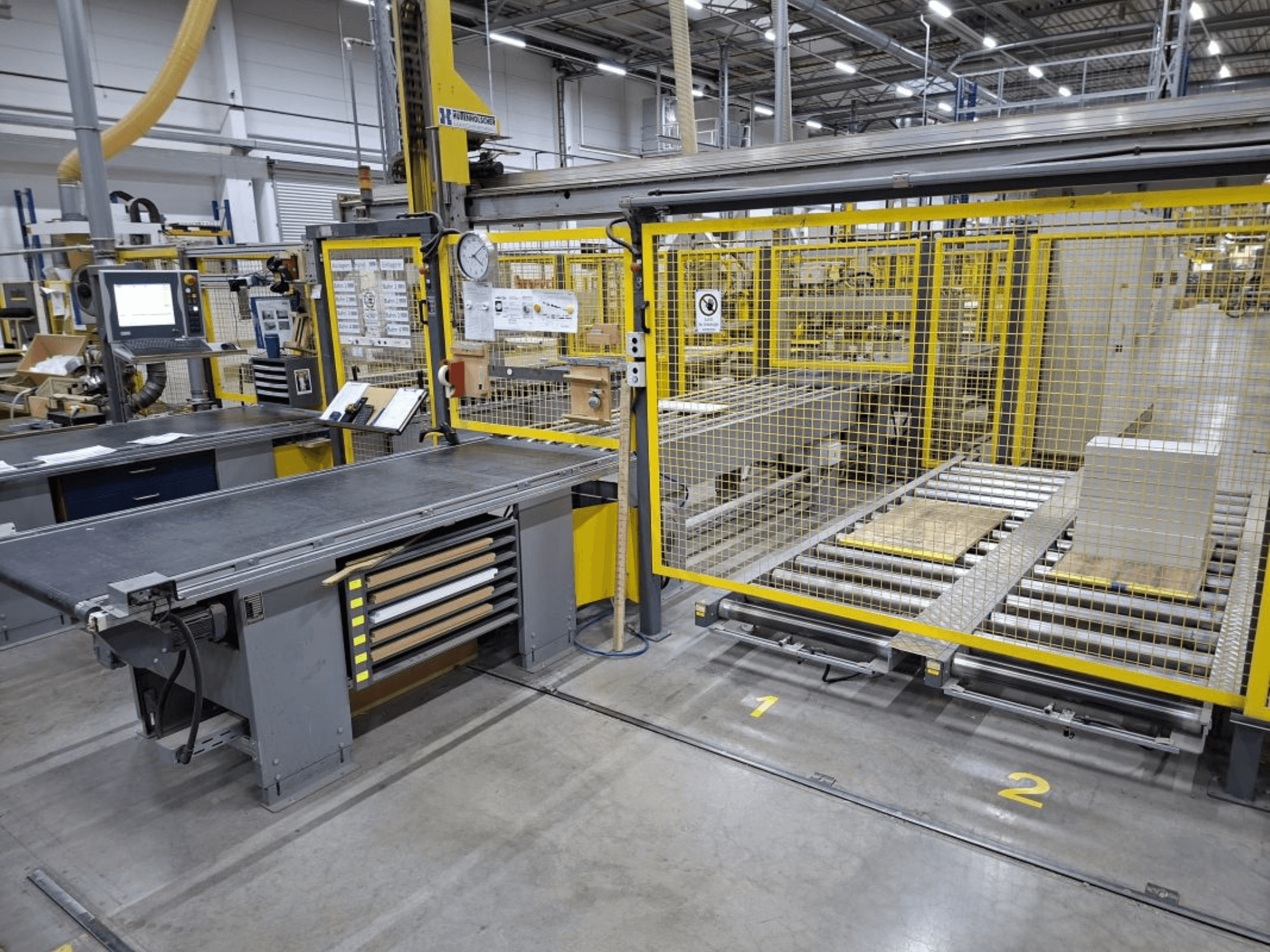

• Convoyeur à rouleaux au sol / alimentation des piles :

  • 4 lignes de convoyeurs à rouleaux, 930 mm de large x 3600 mm de long, AH 300 mm

  • Alimentation/retrait : chariot de transfert transversal manuel

• Stations de support / alimentation automatique :

  • Section de transport 950 mm de large x 4100 mm de long ; arrêt latéral intégré

• Alimentation manuelle :

  • Section à courroie crantée de 900 mm de large x 2500 mm de long

• Navette de transfert :

  • Courroie crantée de 900 mm de large x 2500 mm de long ; course horizontale d'environ 2500 mm par moteur triphasé

• Retour :

  • Section de transport de 950 mm de large x 4000 mm de long ; arrêt pneumatique

• Unité rotative à 90° :

  • Ventouse à vide ; course pneumatique ; rotation par moteur triphasé de +/- 90°.

• Stations de déchargement / enlèvement automatique :

  • Transport 950 mm de large x 3000 mm de long ; positionnement des pièces de l'armoire par encodeur

• Dépose manuelle :

  • Section de courroie crantée 900 mm de large x 3000 mm de long

• Système de protection pour l'alimentation :

  • Barrière de protection de 45 m avec 3 portes d'accès

  • 2 portes coulissantes pour l'alimentation des convoyeurs à rouleaux au sol

  • Entrée, demande et libération par acquittement
