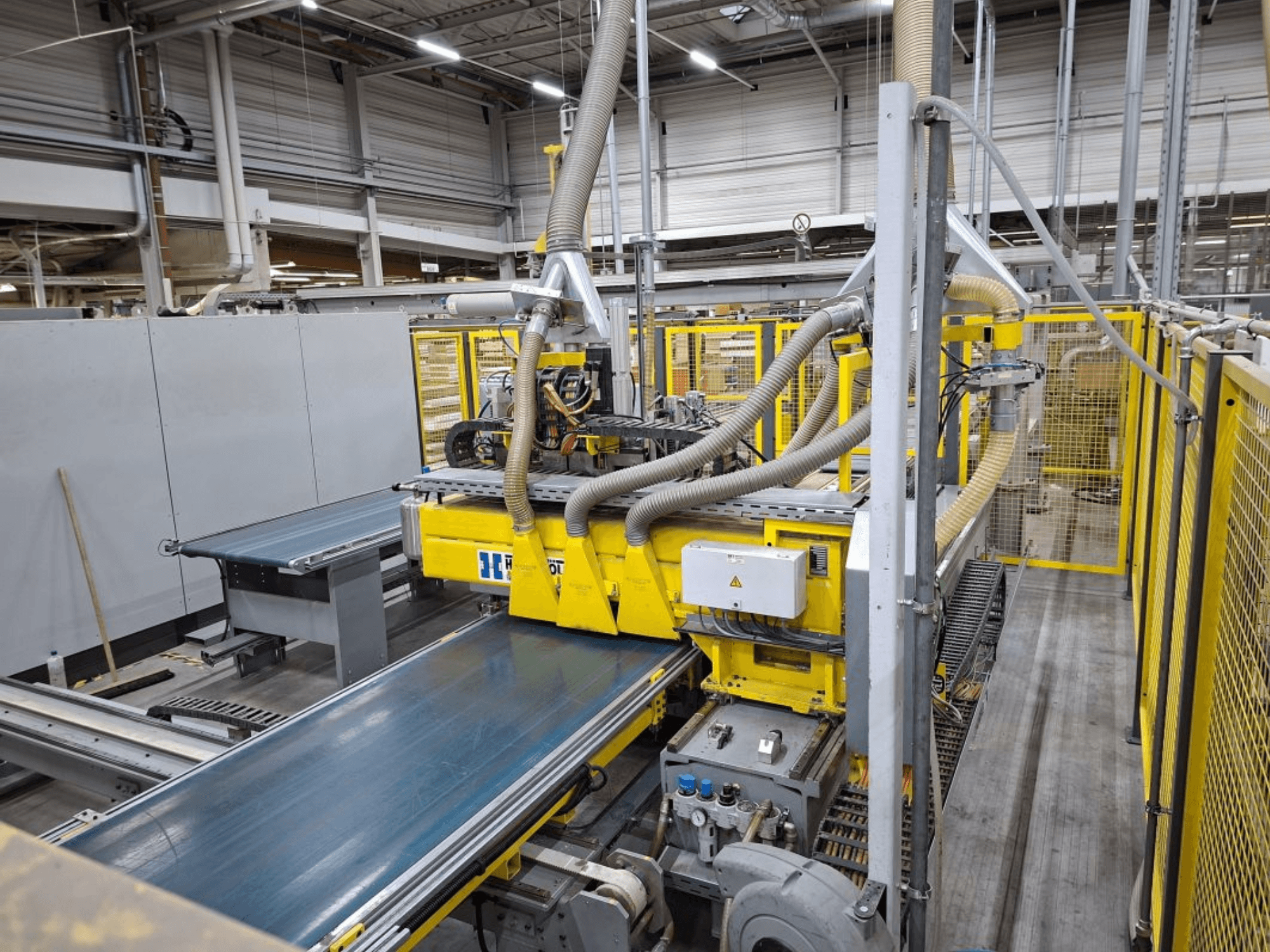

Hüttenhölscher - Drilling rigDE-BOR-HUT-2010-00001

Système de forage usagé composé d'un portique de chargement à 6 stations

robot portique à 2 axes

Axes Y/Z avec servomoteurs

Distances de déplacement : Axe Y 8500 mm, axe Z 1500 mm

Traverse d'aspiration avec alimentation en vide à quatre circuits

Génération de vide par éjecteur

Longueur : 300 - 2250 mm

Largeur : 350 - 710 mm

Épaisseur : 16 - 25 mm

Hauteur de la pile : Max. 1000 mm (60 pièces) y compris la plaque de protection

Système de perçage : Deux engrenages de perçage à 16 broches

Broches appelables : 8000 tr/min

Scie à rainurer (support 1) pour la découpe des rainures spéciales de la paroi arrière

Unité de sciage avec porte-outil, réglage de la vitesse par convertisseur de fréquence

2x broches de fraisage droite/gauche au bord avant (support 1)

Cadre de base en construction soudée avec surfaces vissées usinées

Le support peut être déplacé dans la direction X à l'aide d'un servomoteur

Engrenage de perçage a=32 mm, réglable par convertisseur de fréquence, mandrin de perçage Ø 10h7 avec vis sans tête

4 stations d'empilage

1 station d'appui manuel / alimentation automatique - manuelle

1 station d'enlèvement / automatique - enlèvement manuel

Convoyeur à rouleaux au sol / alimentation de la pile

4 lignes de convoyeurs à rouleaux : 930 mm de large x 3600 mm de long

AH 300 mm

Alimentation / retrait : chariot de transfert transversal manuel

Section de transport : 950 mm de large x 4100 mm de long

Arrêt latéral intégré

Alimentation manuelle

Section à courroie crantée : 900 mm de large x 2500 mm de long

Élévation pneumatique pour les convoyeurs à courroie crantée

Cylindres de serrage pneumatiques doubles, commandés par vis à billes et servo-moteur

Engrenage de perçage a=32 mm, réglable par convertisseur de fréquence

Position de travail pilotée pneumatiquement

Navette de transfert : Courroie crantée de 900 mm de large x 2500 mm de long

Section de transport de retour : 950 mm de large x 4000 mm de long

Butée pneumatique

Course horizontale d'environ 2500 mm par moteur triphasé

Rotation par moteur triphasé de +/- 90°.

Stations de déchargement / retrait automatique

Positionnement des éléments de l'armoire par encodeur

Système de protection pour l'alimentation

Barrière de protection de 45 m avec 3 portes d'accès

2 portes coulissantes pour l'alimentation des convoyeurs à rouleaux au sol
