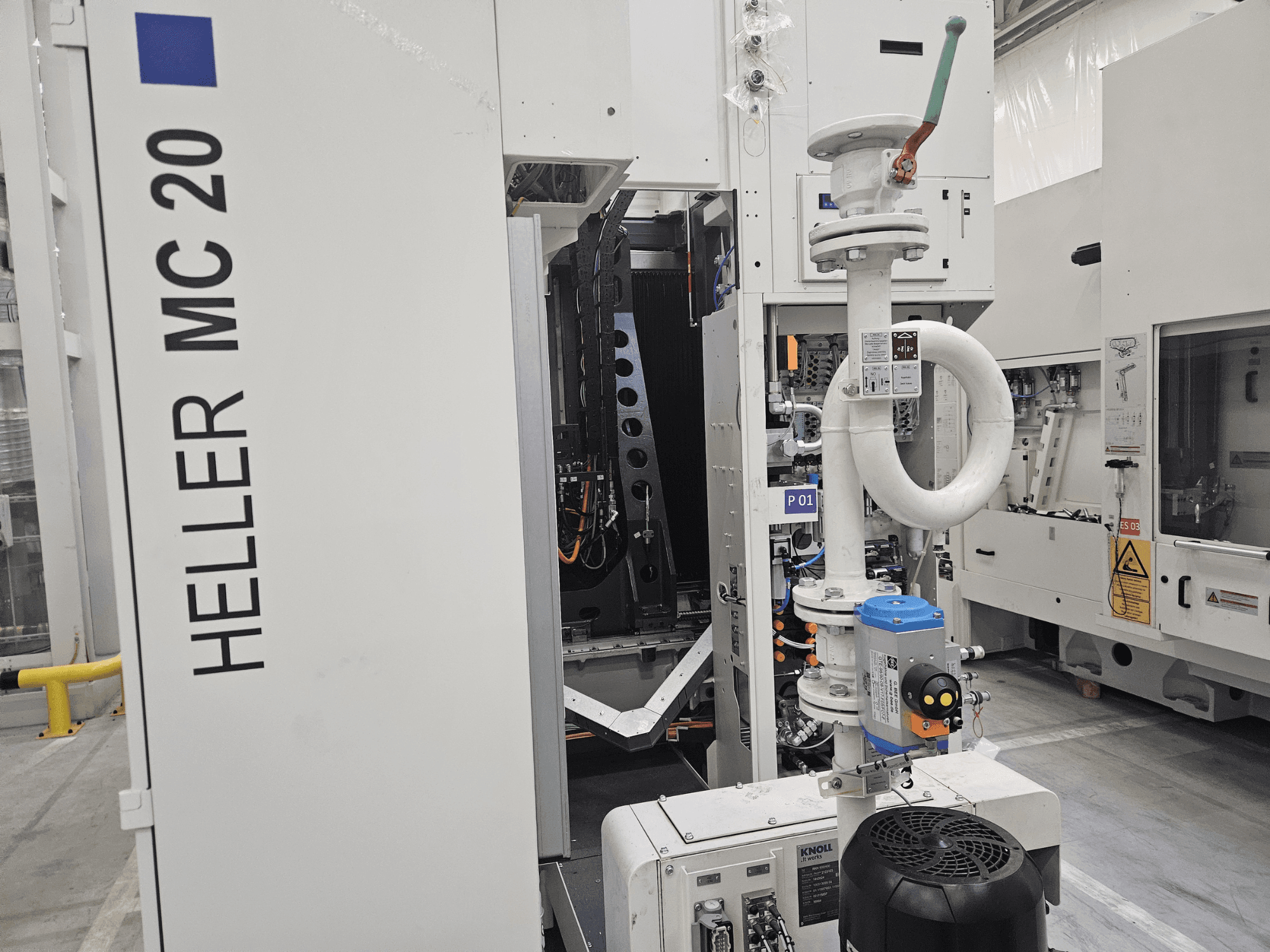

Machine Heller MC 20 dans une usine, montrant le panneau de commande et les composants mécaniques d'une vue latérale.
Machine Heller MC 20 dans une usine, montrant le panneau de commande et les composants mécaniques d'une vue latérale.

HELLER - MC 20PL-MIL-HEL-2019-00001

80.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette HELLER MC 20 à 5 axes a été fabriquée en 2019. Elle est équipée d'une commande Siemens 840D sl, de courses X/Y/Z de 800/750/800 mm et de vitesses de déplacement rapides jusqu'à 60 000 mm/min. La broche prend en charge les outils HSK-A63 à des vitesses allant jusqu'à 16 000 tr/min. Comprend un magasin d'outils à 44 positions et une table rotative de 520 mm de diamètre. Idéale pour les tâches d'usinage complexes. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

  • marque: HELLER
  • année: 2019
  • MODÈLE: MC 20
  • type d'application: Fraiseuse
  • Emplacement: Pologne
  • type de machine: Centre d'usinage horizontal
  • marque de l'unité de contrôle: SIEMENS

Informations techniques - HELLER MC 20

Unité de contrôle

  • Marque de commande: SIEMENS
  • Modèle de commande: 840D sl

Dimensions

  • Hauteur de la machine: 4000 mm
  • Longueur de la machine: 5300 mm
  • Poids de la machine: 13000 kg

Mouvement

  • Nombre d'axes: 5
  • Course de l'axe X: 800 mm
  • Course de l'axe Y: 750 mm
  • Course de l'axe Z: 800 mm

Spécification technique

  • Poids max. de l'outil: 12 kg
  • Puissance de broche: 34 kW
  • Vitesse de broche: 16000 RPM

Informations supplémentaires

Zone de travail

  • Forces d'avance (X/Y/Z) : 10,000 N

Vitesses et dynamiques

  • Course rapide X/Y/Z : 60 000 mm/min

  • Accélération : X 7 m/s², Y 8 m/s², Z 6 m/s²

Broche / unité d'usinage (HSK-A63)

  • Interface d'outil : HSK-A63

  • Diamètre de la broche dans le palier avant : 70 mm

Gestion des outils

  • Type de magasin d'outils : HSK-A63

  • Nombre de positions d'outils : 44

  • Poids maximal de l'outil avec toutes les poches occupées : 6 kg

  • Longueur maximale de l'outil : 550 mm

  • Diamètre maximal de l'outil : avec toutes les poches occupées 120/80/80 mm ; avec les poches adjacentes libres 150 mm

  • Durée minimale de copeau à copeau (VDI) : environ 3,3-4,4 s

Axes rotatifs (A/B/AB)

  • Diamètre de la table tournante (axe A/B) : 520 mm

  • Diamètre du cercle d'interférence : Axe A 1260 mm ; axe AB/B 800/900 mm

  • Vitesse de rotation : Axe A 17 tr/min ; Axe B/AB 40/50 tr/min

  • Résolution de l'indexation : Axe A 360 000 × 0,001° ; Axe B 360 000 × 0,001°

  • Précision d'indexation (VDI/DGQ 3441) : Axe A 12 secondes d'arc ; Axe B 10 secondes d'arc

Système de mesure

  • Système de mesure de la position : Échelles linéaires directes et absolues

Données d'installation

  • Alimentation électrique : 400 V / 50 Hz

  • Puissance totale connectée : environ 27-30 kVA

  • Besoin en air comprimé : 4,5-6 bars

Équipement supplémentaire

  • Machine en très bon état technique

  • Documentation d'entretien complète disponible

  • Système de chargement et de déchargement dédié

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

Votre gestionnaire de compte :

Borja Garcia

Borja Garcia est l'un de nos experts en commerce de machines d'occasion et sera votre contact direct pour toute autre question sur la machine. N'hésitez pas à la contacter.

prendre contact

Conditions de paiement

  • Paiement à l'avance

  • Financement d'actifs
