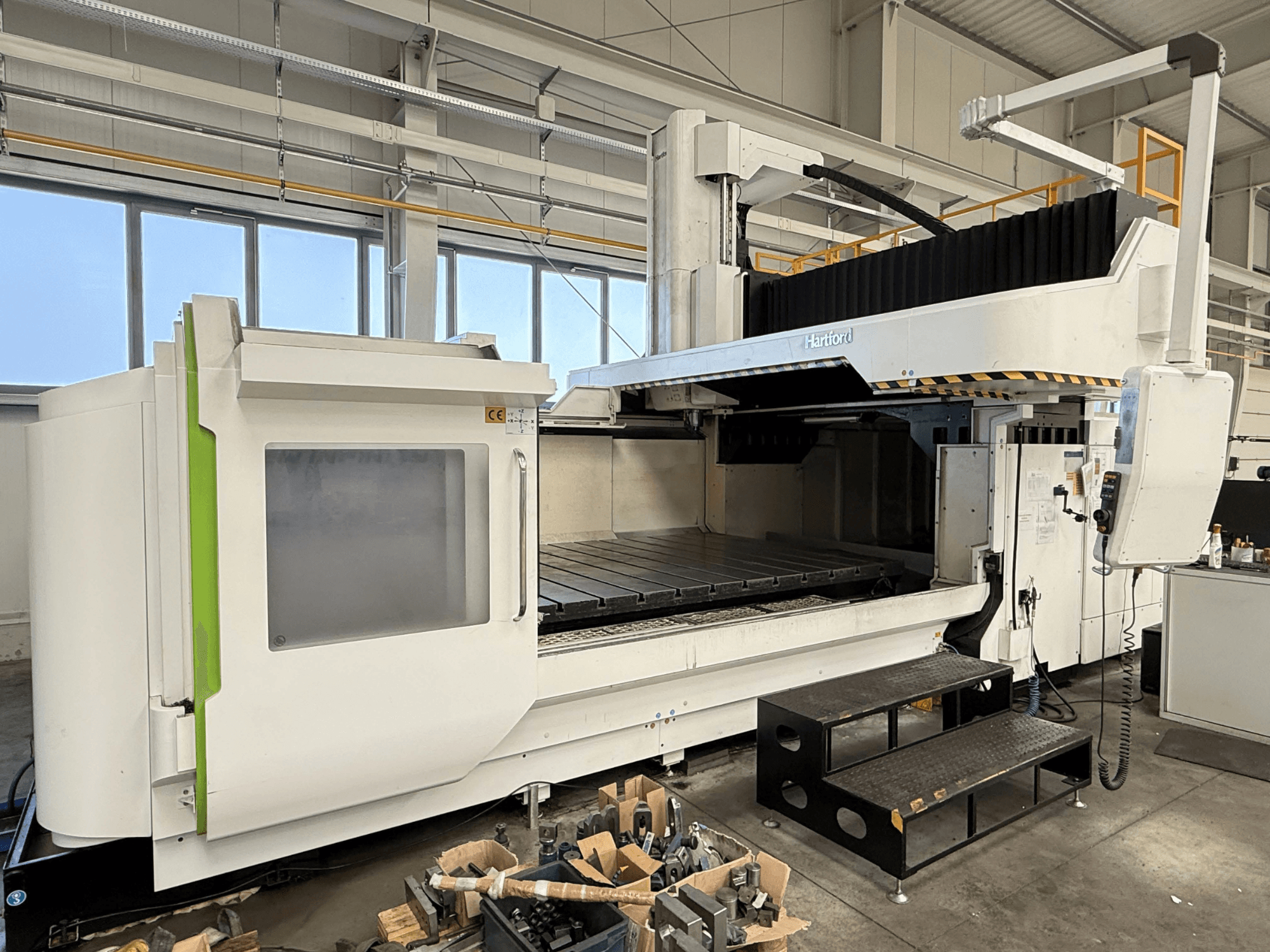

Vue avant de la fraiseuse à portique Hartford HSA-323, montrant son grand espace de travail et sa console de commande.
Vue avant de la fraiseuse à portique Hartford HSA-323, montrant son grand espace de travail et sa console de commande.

HARTFORD - HSA-323PL-MIL-HAR-2021-00001

215.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette fraiseuse à portique 3 axes HARTFORD HSA-323 a été fabriquée en 2021. Elle est dotée d'une table de taille importante de 3000 × 2200 mm et d'une charge maximale de 10 000 kg. La machine offre des distances de déplacement impressionnantes avec un axe X de 3000 mm, un axe Y de 2300 mm et un axe Z de 1000 mm. Si vous cherchez à obtenir des capacités de fraisage de haute qualité, considérez la machine HARTFORD HSA-323 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: HARTFORD
  • année: 2021
  • MODÈLE: HSA-323
  • heures de production: 1779
  • type d'application: Fraiseuse
  • Emplacement: Pologne
  • type de machine: Fraiseuse à Portique
  • marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - HARTFORD HSA-323

Unité de contrôle

  • Marque de contrôle: HEIDENHAIN
  • Modèle de contrôle: TNC 640

Dimensions

  • Hauteur de la machine: 6800 mm
  • Longueur de la machine: 11000 mm
  • Poids de la machine: 32000 kg
  • Largeur de la machine: 13000 mm
  • Charge de table: 10000 kg

Mouvement

  • Nombre d’axes: 3
  • Course de l’axe X: 3000 mm
  • Course de l’axe Y: 2300 mm
  • Course de l’axe Z: 1000 mm

Spécification technique

  • Poids max. de l’outil: 20 kg
  • Nombre d’outils: 32
  • Puissance de broche: 22 kW
  • Vitesse de broche: 6000 RPM
  • Taille du cône: ISO 50

Informations supplémentaires

  • Établi :

    • Dimensions de la table : 3000 × 2200 mm

    • Taille, quantité et espacement des rainures en T : 28 × 11 × 250 mm

  • Déplacements :

    • Nez de la broche à la table : 350-1350 mm

    • Centre de la broche à la colonne : 450 mm

    • Largeur de la porte : 2300 mm

  • Broche :

    • Vitesse de la broche à engrenages : 6000 tr/min (8000 tr/min en option)

    • Vitesse de la broche hybride : 10 000 tr/min

  • Avances :

    • Avance de coupe (X/Y/Z) : 12 000 / 12 000 / 12 000 mm/min

    • Avance rapide (X/Y/Z) : 20 000 / 18 000 / 16 000 mm/min

  • Changeur d'outils automatique (ATC) :

    • Capacité du magasin d'outils : 32 outils (en option 40 / 60 / 90)

    • Taille maximale de l'outil : Ø125 × 400 mm

    • Porte-outils : BT50 / BBT50 / CAT50 / DIN

    • Goujon de traction : P50T-1

  • Moteur :

    • Puissance de la broche (Fanuc) : 22 / 18,5 kW

    • Broche hybride en option : 35 / 30 kW

  • Précision de positionnement :

    • Précision de positionnement JIS (X/Y/Z) : ±0,010 / 0,010 / 0,012 mm

    • Répétabilité JIS : ±0,003 mm

    • Précision de positionnement VDI (X/Y/Z) : 0,016 / 0,018 / 0,026 mm

    • Répétabilité VDI (X/Y/Z) : 0,014 / 0,015 / 0,021 mm

  • Autre :

    • Pression d'air requise : 6,5 kg/cm².

    • Puissance requise : 45-70 kVA

  • Commande CNC : Heidenhain 640

  • État de la machine : Excellent état géométrique et de la broche

Equipement supplémentaire

  • Manivelle à distance

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

Votre gestionnaire de compte :

Borja Garcia

Borja Garcia est l'un de nos experts en commerce de machines d'occasion et sera votre contact direct pour toute autre question sur la machine. N'hésitez pas à la contacter.

prendre contact

Conditions de paiement

  • Paiement à l'avance

  • Financement d'actifs
