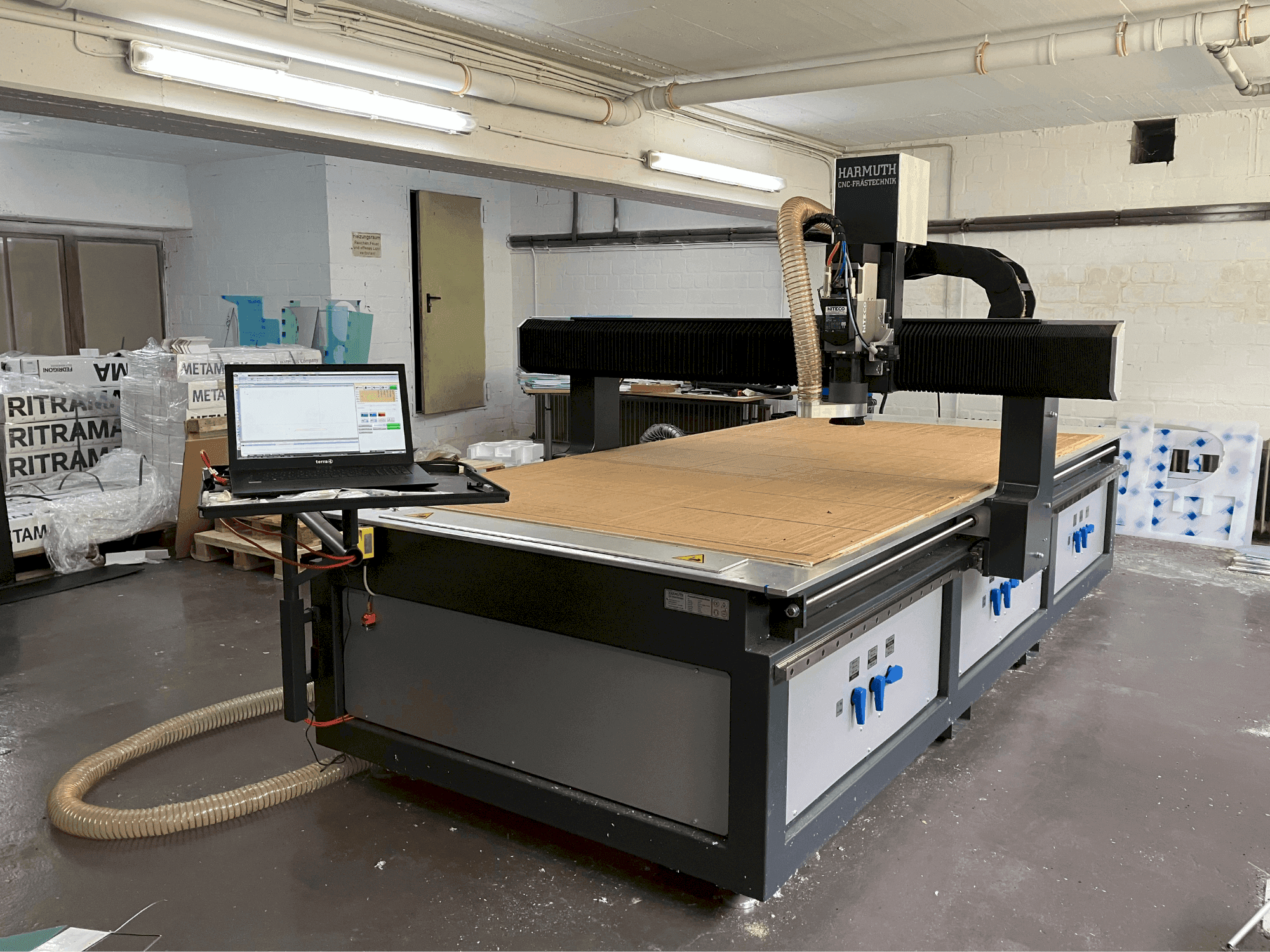

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Plage de vitesse de la broche : 300 - 24 fraisage sans vibrations, entraînement par moteur pas à pas, fonctions automatiques dans le logiciel de commande avantages qualitatifs de la machine : laser de pointage pour l'approche du point zéro, détection optique de la marque d'enregistrement,000 tr/min /puissance du moteur de la broche : 3. 8 kw /cône de l'outil : sk30
  • - Fraisage sans vibrations, système d'entraînement par moteur pas à pas, fonctions automatiques dans le logiciel de commande / avantages qualitatifs de la machine : laser de pointage pour l'approche du point zéro, détection optique de la marque d'enregistrement

Informations supplémentaires

• - -Dimensions extérieures : longueur = 3760 + unité de commande 1200 mm, largeur 2500 mm, hauteur 2000 mm. La base de la machine est entièrement en acier. Portail en profilé d'aluminium lourd (40KG/m) pour un fraisage sans vibrations. -Les entraînements se font par vis à billes (20x20mm X/Y et 16x5mm pour l'axe Z) Système d'entraînement par moteur pas à pas Vitesses de positionnement X / Y jusqu'à 12m/min , Z 6m/min L'électronique de commande est installée dans une armoire en acier directement sur la machine La connexion à l'ordinateur se fait par EtherCad 2 sorties de prise configurables, par ex. aspiration et vide 1 prise via l'interrupteur principal Marche et arrêt pour l'ordinateur de commande du guide d'extraction intégré, Logiciel de commande de la machine "Penta-Tec" avec des fonctions de commande très simples et de nombreuses fonctions automatiques, fonctions de dessin, calculs de contour, importation DXF, s4m et G-code Traitement 3D, affectation automatique du plan et de la fraise à partir d'un DXF palpeur de nivellement pour la mesure de la hauteur de la table (correction de la table de la machine) palpeur pour la mesure automatique de l'outil, table à vide Dans une plaque en aluminium moulé, un "motif en damier" de 15 mm est fraisé à différents endroits qui peuvent être activés via un robinet à bille. Un panneau MDF de 5 mm est ensuite placé sur cette table. L'air est aspiré sans percer le panneau ! Equipement de la machine : Broche de fraisage HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24 000 tr/min avec convertisseur de fréquence (la vitesse est contrôlée par le logiciel) -jeu complet de pinces de serrage Laser de pointage pour faciliter l'approche du point zéro. Aspirateur industriel Harmuth Fräse 3x1200 Watt, 80 Liter, 270mbar Système PC portable pour commande Pentatec Pompe à vide - régulée en pression 4 kW à 100Hz, SV 8.190/2-48 -380 mbar env. 175 m³/h - Commande de la pompe par capteur de contact ou en option par surveillance du vide de la vitesse de la machine (avec série Profi) - Pression du vide présélectionnable = la pompe régule la valeur tant que la puissance est suffisante (avec surveillance du vide série Profi) - Le prix comprend tous les composants Changeur d'outils 10 fois - pour porte-cônes, se déplace pneumatiquement à partir de la zone de travail de sorte qu'aucune course n'est limitée et qu'un composant plus long peut être poussé à travers - y compris l'électronique de commande, les vannes, l'extension du logiciel et les dispositifs de sécurité tels que : Interrogation du variateur de fréquence pour savoir si le moteur est à l'arrêt, le changeur d'outils ouvert, les postes d'outils libres ou occupés Supports coniques SK30-ER25 (ER32) pour pinces de 3 à 16 mm (20 mm, selon le système) Détection optique des marques d'enregistrement Système de caméra pour la détection des marques d'enregistrement et la correction des données de fraisage (ce système est intégré dans notre logiciel, aucun autre logiciel n'est installé) Contenu de la livraison : fraiseuse + unité de commande (PC + logiciel), ventouse, compresseur, pompe à vide
