- ➤ Foreuse Hüttenhölscher d'occasion | Foreuse multibroche

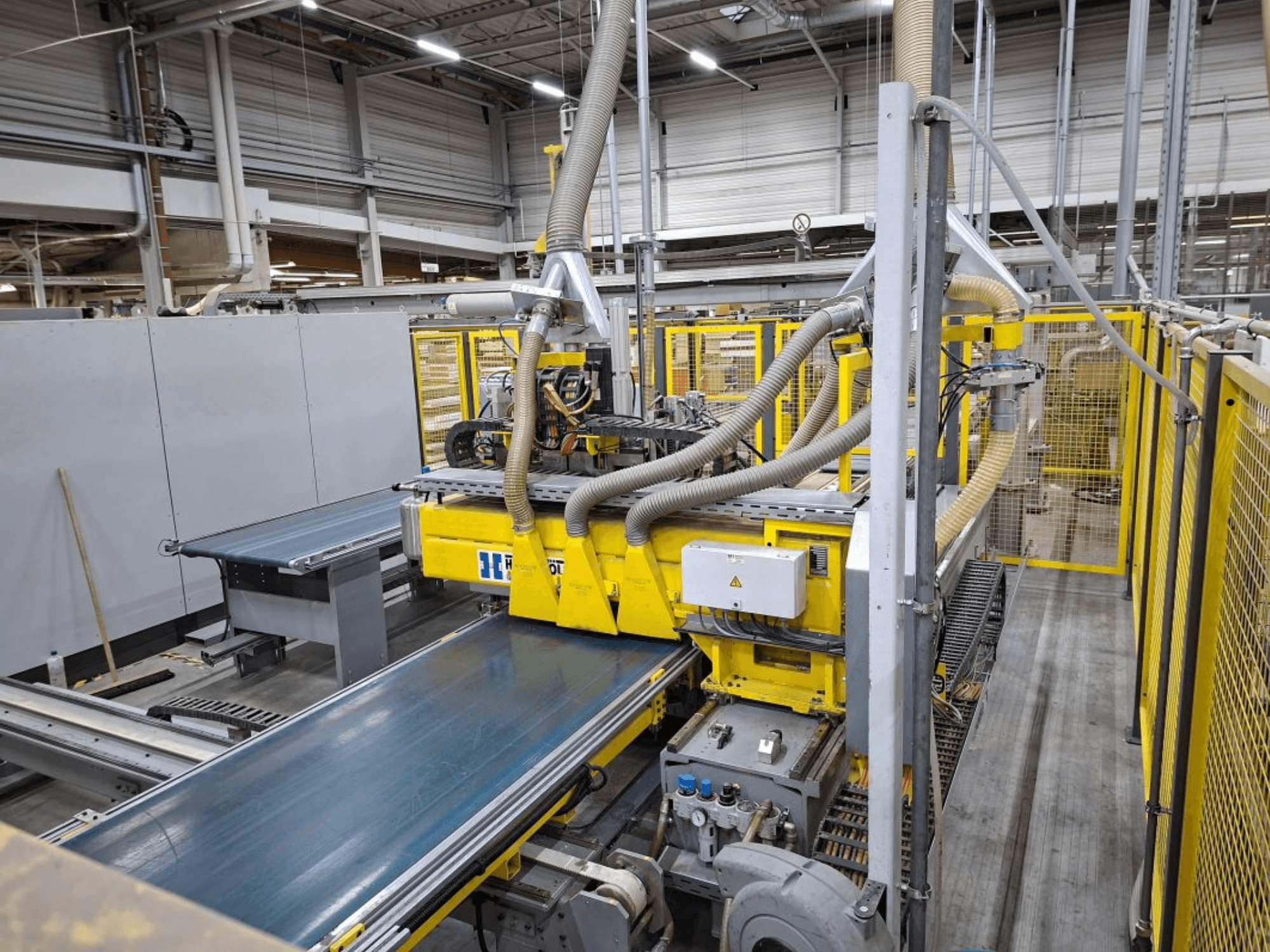

Cette foreuse Hüttenhölscher a été fabriquée en 2010. Elle est équipée d'une séquence de fonctions contrôlée par PC sous Windows 7, TwinCAT, et d'un système de forage d'occasion avec un portique de chargement à 6 stations. L'installation comprend un robot portique à 2 axes, des axes Y/Z avec des servomoteurs et une distance de déplacement de 8500 mm pour l'axe Y et de 1500 mm pour l'axe Z. Elle est également équipée d'une traverse d'aspiration. Il dispose également d'une traverse d'aspiration avec une alimentation en vide à quatre circuits. Contactez-nous pour plus d'informations sur cette machine.
Vue d'ensemble
- marque: Hüttenhölscher
- année: 2010
- MODÈLE: Drilling rig
- type d'application: Alésage et forage (bois)
- Emplacement: Allemagne
- type de machine: Perceuse multi-broches
Informations supplémentaires
Système de forage usagé composé d'un portique de chargement à 6 stations
robot portique à 2 axes
Axes Y/Z avec servomoteurs
Distances de déplacement : Axe Y 8500 mm, axe Z 1500 mm
Traverse d'aspiration avec alimentation en vide à quatre circuits
Génération de vide par éjecteur
Longueur : 300 - 2250 mm
Largeur : 350 - 710 mm
Épaisseur : 16 - 25 mm
Hauteur de la pile : Max. 1000 mm (60 pièces) y compris la plaque de protection
Système de perçage : Deux engrenages de perçage à 16 broches
Broches appelables : 8000 tr/min
Scie à rainurer (support 1) pour la découpe des rainures spéciales de la paroi arrière
Unité de sciage avec porte-outil, réglage de la vitesse par convertisseur de fréquence
2x broches de fraisage droite/gauche au bord avant (support 1)
Cadre de base en construction soudée avec surfaces vissées usinées
Le support peut être déplacé dans la direction X à l'aide d'un servomoteur
Engrenage de perçage a=32 mm, réglable par convertisseur de fréquence, mandrin de perçage Ø 10h7 avec vis sans tête
4 stations d'empilage
1 station d'appui manuel / alimentation automatique - manuelle
1 station d'enlèvement / automatique - enlèvement manuel
Convoyeur à rouleaux au sol / alimentation de la pile
4 lignes de convoyeurs à rouleaux : 930 mm de large x 3600 mm de long
AH 300 mm
Alimentation / retrait : chariot de transfert transversal manuel
Section de transport : 950 mm de large x 4100 mm de long
Arrêt latéral intégré
Alimentation manuelle
Section à courroie crantée : 900 mm de large x 2500 mm de long
Élévation pneumatique pour les convoyeurs à courroie crantée
Cylindres de serrage pneumatiques doubles, commandés par vis à billes et servo-moteur
Engrenage de perçage a=32 mm, réglable par convertisseur de fréquence
Position de travail pilotée pneumatiquement
Navette de transfert : Courroie crantée de 900 mm de large x 2500 mm de long
Section de transport de retour : 950 mm de large x 4000 mm de long
Butée pneumatique
Course horizontale d'environ 2500 mm par moteur triphasé
Rotation par moteur triphasé de +/- 90°.
Stations de déchargement / retrait automatique
Positionnement des éléments de l'armoire par encodeur
Système de protection pour l'alimentation
Barrière de protection de 45 m avec 3 portes d'accès
2 portes coulissantes pour l'alimentation des convoyeurs à rouleaux au sol
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
