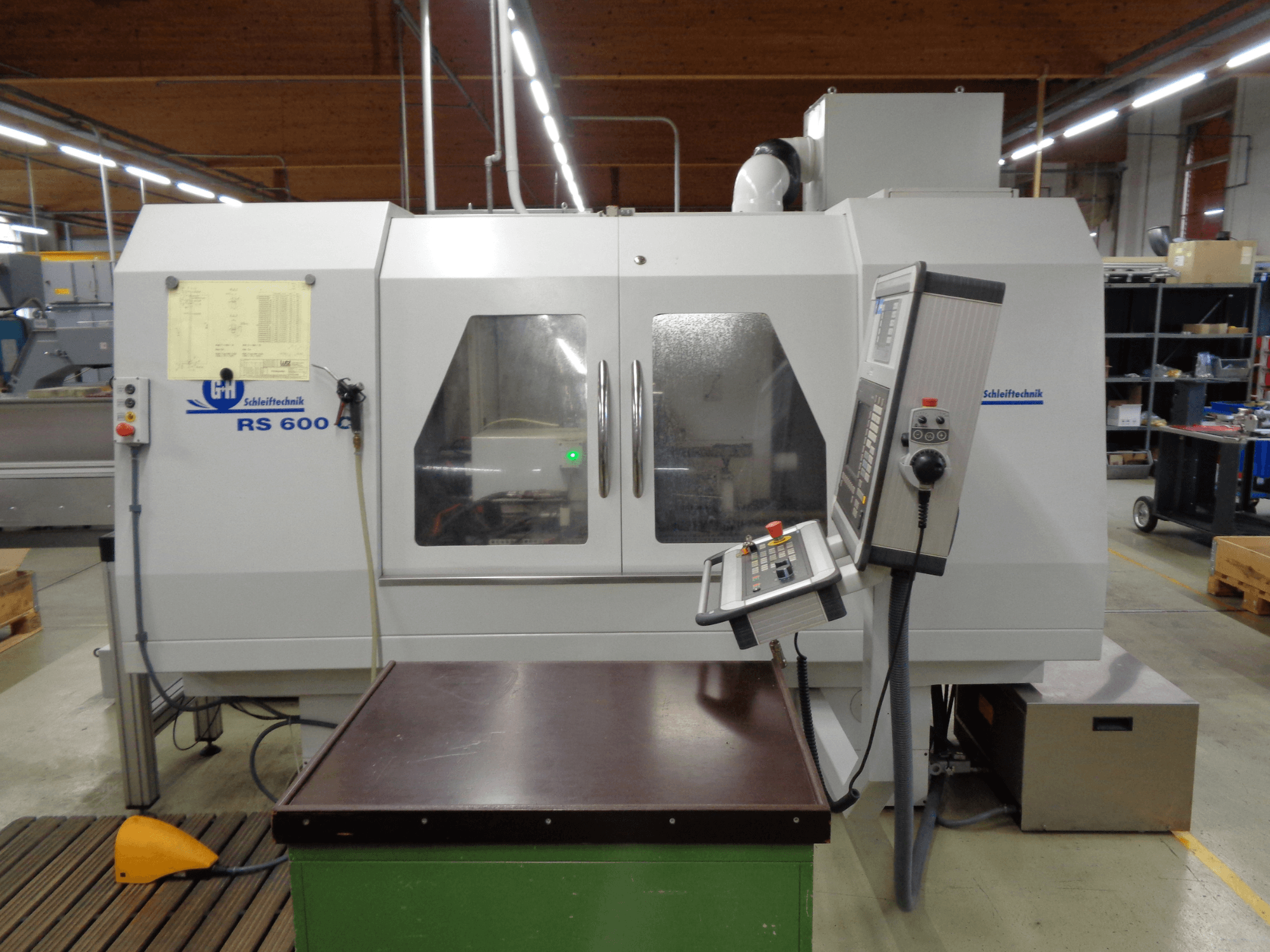

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Entraxe : 600 mm

• Hauteur du centre : 140 mm

• Diamètre de pivotement maximal : 275 mm

• Poids maximal de la pièce entre les centres : 100 kg

• Couple maximal de la pièce à usiner (volant) : 40 Nm

Broche de la pièce

• conique : MK4 et KK5

Contre-pointe

• Système : Vis cylindrique à ressort de pression

• Fonctionnement : Manuelle par levier à main

• Course du fourreau : environ 40 mm

• Cône : MK4

Broche de rectification

• Disposition : Gauche

• Puissance du moteur : 5,5 kW

• Vitesse de rotation : 700-2100 tr/min

• Roulement : Roulements de précision

• Lubrification : Lubrification à vie

Meule

• Taille standard : 400 × 50 × 127 mm

• Dimensions : 400 × 50 × 127 mm 400 × 50 × 127 mm

• Alésage : 127 mm

• Largeur : 20-50 mm

• Cône : 5°

• Diamètre maximal : 55 mm (référence conique)

• Diamètre de la bride : 175 mm

• Plage de vitesse : 15-35 m/s (contrôle de la vitesse de coupe constante)

Axes

Axe X

• Entraînement : Electromécanique avec vis à billes

• Vitesse d'avance : 0,01-8000 mm/min

• Réglage : Volant électrique ou boutons de direction

• Système de mesure : Echelle en verre, résolution 0,0005 mm

Axe Z

• Entraînement : Electromécanique avec vis à billes

• Vitesse de la table : 0,01-12000 mm/min

• Réglage : Volant électrique ou boutons de direction

• Système de mesure : Encodeur rotatif, résolution 0,001 mm

Contrôle / électrique

• Système de commande : Siemens 840D

• Système d'entraînement : Siemens SINAMICS

• Tension de service : 400 V, 50 Hz, 3 phases

• Tension de commande : 230/24 V

• Puissance électrique installée : environ 14 kW / 18 kVA

• Equipement de l'armoire électrique : Eclairage intérieur

• Prise de service : 230 V / 3 A

Pneumatique / liquide de refroidissement

• Besoin en air comprimé : environ 5 bar, sans huile

• Capacité du réservoir de liquide de refroidissement : environ 300 L

• Capacité de la pompe à liquide de refroidissement : 50 L/min à 3,5 bar

• Capacité de la pompe de nettoyage : 20 L/min à 1,5 bar

Données de fonctionnement

• Heures de fonctionnement : 2 420 heures

Équipement supplémentaire

• Unité d'extraction d'air

  • Capacité : environ 1000 m³/h

  • Dimensions : environ 460 × 840 × 580 mm

• Mandrin à trois mors

  • Diamètre : 160 mm

  • Fonctionnement : Manuel

  • Poids : environ 10 kg
