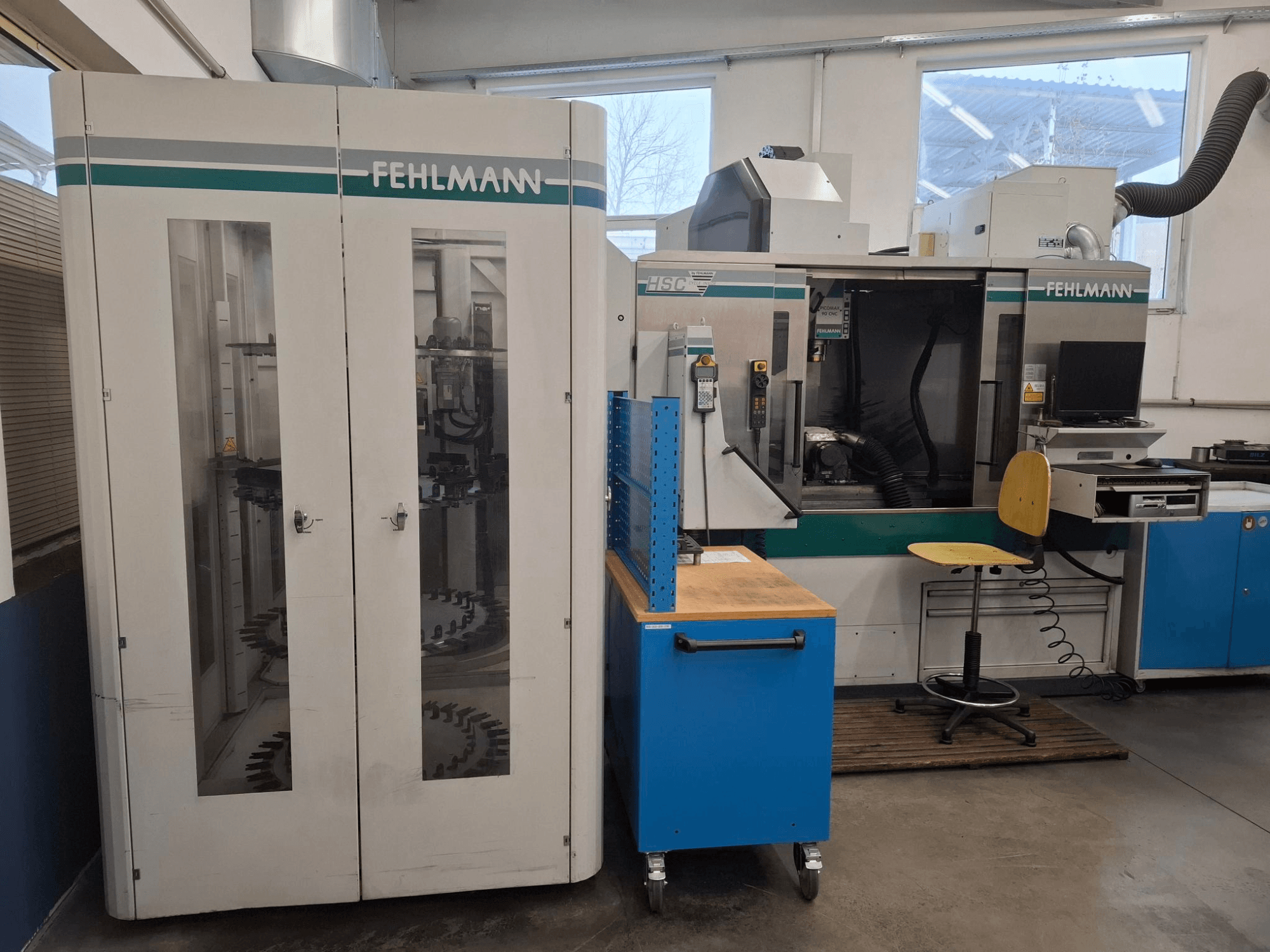

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Dimensions de la table : 1 260 x 490 mm

Équipement supplémentaire

• avec automatisation EROWA Robot Multi

• Pos. 20 (réf. 3391-176) : 1 unité de commande à trajectoire continue Heidenhain iTNC 530M (version de base standard) Pos. 30 (réf. 3360-181) : 1 pièce : option logicielle 1 pour iTNC 530M (usinage sur table rotative en mm/min, programmation de contours sur la surface cylindrique, inclinaison du plan d'usinage, y compris interpolation circulaire sur 3 axes) Poste 40 (réf. 3360-182) : 1 pièce Option logicielle 2 pour iTNC 530M (usinage 3D : déplacement en douceur, compensation d'outil 3D, TCPM, interpolation linéaire 5 axes, splines, temps d'exécution de bloc 0,5 ms) Poste 50 (réf. 3391-211) : 1 pièce. Système de serrage standard, référence 60 (n° d'article 3390-220) : 1 pièce. Table de machine 1 260 × 490 avec 9 rainures en T 12H8, espacement de 50 mm. Référence 70 (n° d'article 3391-240) : 1 pièce. Système de changement d’outils avec 28 emplacements de magasin HSK-E50, poste 80 (réf. 3390-270) : 1 pièce. Enceinte latérale de la zone d’usinage en tôle d’acier inoxydable, avec portes coulissantes à large ouverture à l’avant et vitres en polycarbonate. Avec 2 lampes anti-stroboscopiques. Porte latérale droite à ouverture manuelle ou automatique en option. Pos. 90 (réf. 3390-272) : 1 pièce. Porte latérale droite avec vitre, verrouillable. Pos. 100 (réf. 3390-275) : 1 pièce. Porte automatique de la cabine, à gauche de la P90, pour le chargement des pièces. Comprend 2 vérins pneumatiques, des guides, une vanne de commande et un circuit de commande pour la commande CNC. Poste 110 (réf. 3390-288) : 1 pièce. Enceinte complète de la zone d’usinage vers le haut (32/28 outils), avec renfoncement verrouillable pour grue de chargement. Poste 120 (réf. 3360-506) : 1 pièce. Fonction d’économie d’énergie étendue via une minuterie électronique. Mise en veille automatique des entraînements de la machine après l’exécution des programmes CN et redémarrage de l’installation. Poste 130 (réf. 3360-842) : 1 pièce. Système d’aspiration des brouillards d’huile pour la zone d’usinage. Poste 140 (réf. 3390-851) : 1 pièce. Système de refroidissement standard 3 bars / 30 l/min avec 2 pompes submersibles, tiroir à copeaux, insert de filtre à copeaux fin supplémentaire et filtre à mailles étirées. Réservoir de liquide de refroidissement d’une capacité de 240 l. Poste 150 (réf. 5130-101 Special) : 1 système de préparation pour la lubrification en quantité minimale. Flexibles acheminés à travers la tête de la machine jusqu’à la broche. Activable via les fonctions M. Pos. 160 (réf. 3363-872) : 1 pièce. Système de palpage 3D Renishaw MP 40, comprenant un insert de broche HSK E50, un stylet de palpage de Ø 6 mm et une transmission de signal sans fil via un système infrarouge. Auto-étalonnage avec balayage à 360°. Référence 170 (n° d'article 3390-877) : 1 pièce. Système laser NT pour la mesure et la surveillance de haute précision d'outils de D 0,15 à 63 mm. Mesure intégrée au cycle du diamètre et de la longueur ainsi que de la stabilité du contour. Comprend l’alignement et la vérification automatiques du tableau d’outils CNC. Pos. 180 (réf. 3360-918) : 1 pièce. Réglages FEHLMANN HSC (cycle 327) pour l’optimisation dynamique des entraînements d’axes numériques. Pos. 190 (réf. 4875-114) : 1 unité d’indexage et de pivotement automatique CNC ATS 160 CNC-SDKD--ITSPC en version numérique avec mandrin à serrage rapide Erowa ITS Power Chuck. Hauteur du centre : 160 mm. Plage de pivotement : de +18° à -5°. Diamètre max. de la pièce : 300 mm. Poids max. de la pièce : 50 kg. Couple de serrage de l’axe de pivotement : 1 000 Nm. Couple de serrage de l’axe d’indexage : 600 Nm. Poids : 110 kg. Pos. 200 (réf. 3390-714) : 1 pièce. Préparation côté machine pour le montage d’une unité d’indexation/de pivotement CNC ATS 160 CNC-D sur une Fehlmann Picomax 90 CNC. Pos. 210 (réf. 4875-787) : 1 pièce. Mandrin d'essai court (60 mm) pour le contrôle du point zéro de l'appareil. Pos. 220 (réf. 4875-876) : 1 pièce. Support de hauteur pour système de mesure laser. Pos. 230 (réf. 4875-950) : 1 jeu de matériel de fixation pour table à rainures en T de 12 mm. Système de chargement de pièces EROWA Robot Multi (ERM) : Poste 240 (réf. 5209-010) : 1 pièce. Système de chargement de pièces EROWA Robot Multi avec magasins combinables pour les types de palettes ITS50, Holder 72, ITS148, UPC. Référence 250 (n° d'article 5209-020) : 1 pièce. Bras de préhension RCS I fixe. Pos. 260 (réf. 5208-031) : 1 unité pneumatique pour la commande du mandrin n° 1 sur la table de machine n° 1. Pos. 270 (réf. 5209-040) : 1 pcs. Pince RCS pour ITS 50. Pos. 280 (réf. 5209-100) : 4 pcs. Plaque de magasin pour ITS 50, support 72, verticale, max. 6 plaques de 30 porte-électrodes chacune, dimensions maximales recommandées de la pièce : env. 100 x 100 x 200. Référence 290 (réf. 5201-150) : 1 pièce de palette d’alignement ITS 115. Référence 300 (n° d’article 3390-295) : 1 pièce de structure de montage pour robot avec tôles de protection, bac de récupération et jeu de câbles. Pos. 310 (réf. 5220-001) : 1 pièce. FEHLMANN Milling Center Manager (MCM) version 5 pour centres d’usinage à chargement automatique des pièces. Matériel PC avec Windows XP inclus. Pos. 320 (réf. 5220-803) : 1 pièce. Console de commande MCM avec tiroir à clavier verrouillable et support pour 4 outils HSK50. Kit d'accessoires pour machine HSC HSK-E50 : Article 330 (réf. 8079-002) : 1 pièce. Goupille d'étalonnage 12/10 mm. Article 340 (réf. 8520-000) : 1 pièce : nettoyeur de cône HSK 50. Système d’aspiration de poussière de graphite : Référence 350 (n° d’article 5002-001) : 1 pièce : système d’aspiration industriel pour poussière de graphite, type 16.2.5, automatique. Turbine d'aspiration 3,1 kW, débit d'air nominal 1 680 m³/h, insonorisée à 75 dBA, réservoir de 100 l. Poste 360 (réf. 5002-011) : 1 pièce. 1 point d’aspiration à droite, tuyauterie de 100 mm. Poste 370 (réf. 5002-090 Spécial) : 1 pièce. Point d’aspiration pour le nettoyage manuel de la salle d’usinage. Pos. 380 (réf. 3390-565) : 1 unité de refroidissement de l'armoire de commande pour PICOMAX 90.
