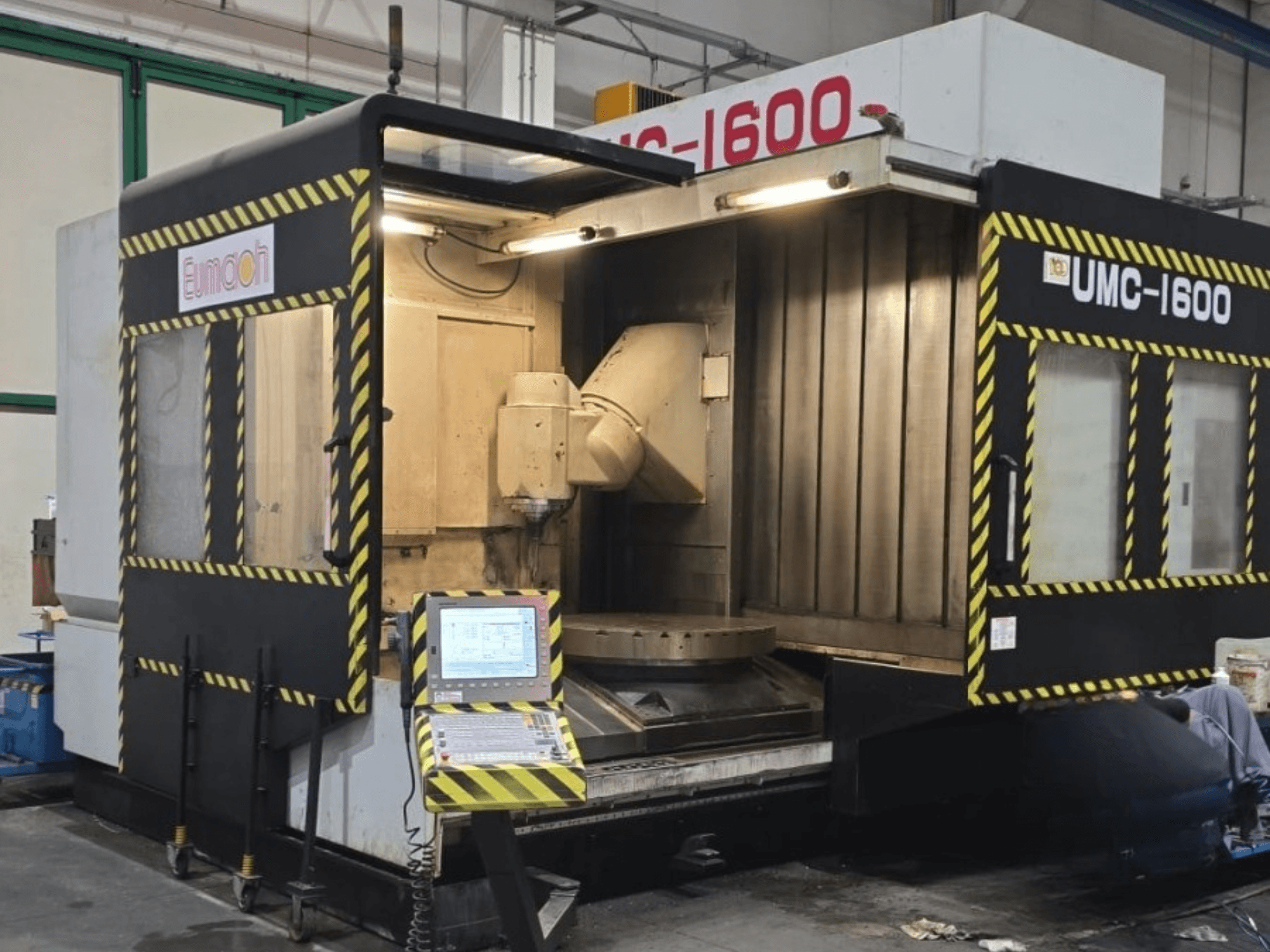

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• Certification CE : Oui

Courses et avances

• Plage de pivotement de l'axe B : de +10° à −190°

• Rotation de l'axe C : 360°

• Déplacement rapide X/Y/Z : 24 / 24 / 24 m/min

• Avance de coupe X/Y/Z : 20 / 20 / 20 m/min

Table rotative (axe C)

• Diamètre de la table : Ø 1 320 mm

• Vitesse maximale de la table : 30 tr/min

• Incrément d'indexation minimal : 0,001°

• Entraînement : moteur couple à entraînement direct

• Rainures en T : 13 rainures, taille 18H, pas de 100 mm

• Hauteur de la table par rapport au sol : 1 085 mm

Tête pivotante (axe B)

• Entraînement : moteur couple à entraînement direct

• Temps de pivotement vertical ↔ horizontal : 3 s

• Plage de pivotement : +10° / −190°

Broche

• Puissance S1/S6 : 37,4 / 54 kW

• Couple S1/S6 : 170 / 390 Nm

• Diamètre du palier avant de la broche : 100 mm

• Distance entre le centre de la broche et la colonne : 1 105 mm

• Cône de broche : à confirmer (la documentation mentionne les normes HSK-A100, BT, CAT et SK50 comme possibles)

Distances de travail

• Distance verticale entre l'extrémité de la broche et la surface de la table : 150–1 200 mm

• Distance horizontale entre le centre de la broche et la surface de la table : 100 à 1 150 mm

• Distance verticale entre l'extrémité de la broche et le centre de la table : de −300 à 960 mm

• Distance horizontale entre le centre de la broche et le centre de la table : de −250 à 1 010 mm

Changeur d'outils automatique

• Type : à came

• Diamètre maximal de l'outil : Ø 150 mm

• Longueur maximale de l'outil : 350 mm

• Position de changement d’outil : horizontale

Glissières et vis à billes

• Dimensions des guidages linéaires X/Y/Z : 55 / 55 / 55 mm

• Nombre de rails de guidage X/Y/Z : 4 / 2 / 2

• Nombre de blocs de guidage X/Y/Z : 8 / 4 / 6

• Diamètre des vis à billes X/Y/Z : Ø55 / Ø55 / Ø63 mm

• Pas des vis à billes X/Y/Z : 16 / 12 / 12 mm

Caractéristiques électriques

• Tension : 400 V

• Fréquence : 50/60 Hz

• Puissance connectée : 80 kVA

Le schéma d'encombrement confirme les dimensions d'installation

Fonctionnalités intégrées/options

• Usinage simultané sur 5 axes

• Tête pivotante à entraînement direct sur l’axe B

• Table rotative à entraînement direct sur l'axe C

• Commande HEIDENHAIN iTNC 530 HSCI avec interface RS-232

• Règles linéaires sur les axes X, Y, Z

• Codeurs rotatifs sur les axes B et C

À confirmer (informations sur la machine)

• Cône de broche exact

• Heures de fonctionnement

• Heures de fonctionnement de la broche

• Confirmation que le magasin de 60 outils et tous les équipements mentionnés sont installés sur cette machine spécifique

Équipement supplémentaire

• Convoyeur à copeaux à chaîne

• Deux vis sans fin d'évacuation des copeaux

• Protection anti-éclaboussures complète avec toit (enceinte)

• Système de refroidissement programmable

• Soufflage d'air sur la broche

• Refroidisseur d’eau de la broche (refroidisseur)

• Éclairage de travail

• Voyant d'état de la machine

• Manuels d'utilisation et de commande

• Boîte à outils

• Environ 40 porte-outils HSK-100 fournis avec la machine.

À confirmer (accessoires)

• Arrosage par la broche (CTS)

• Palpeur (palpage de la pièce)

• Système de mesure d'outils (régleur d'outils)

• Liste complète des porte-outils et accessoires fournis
