Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

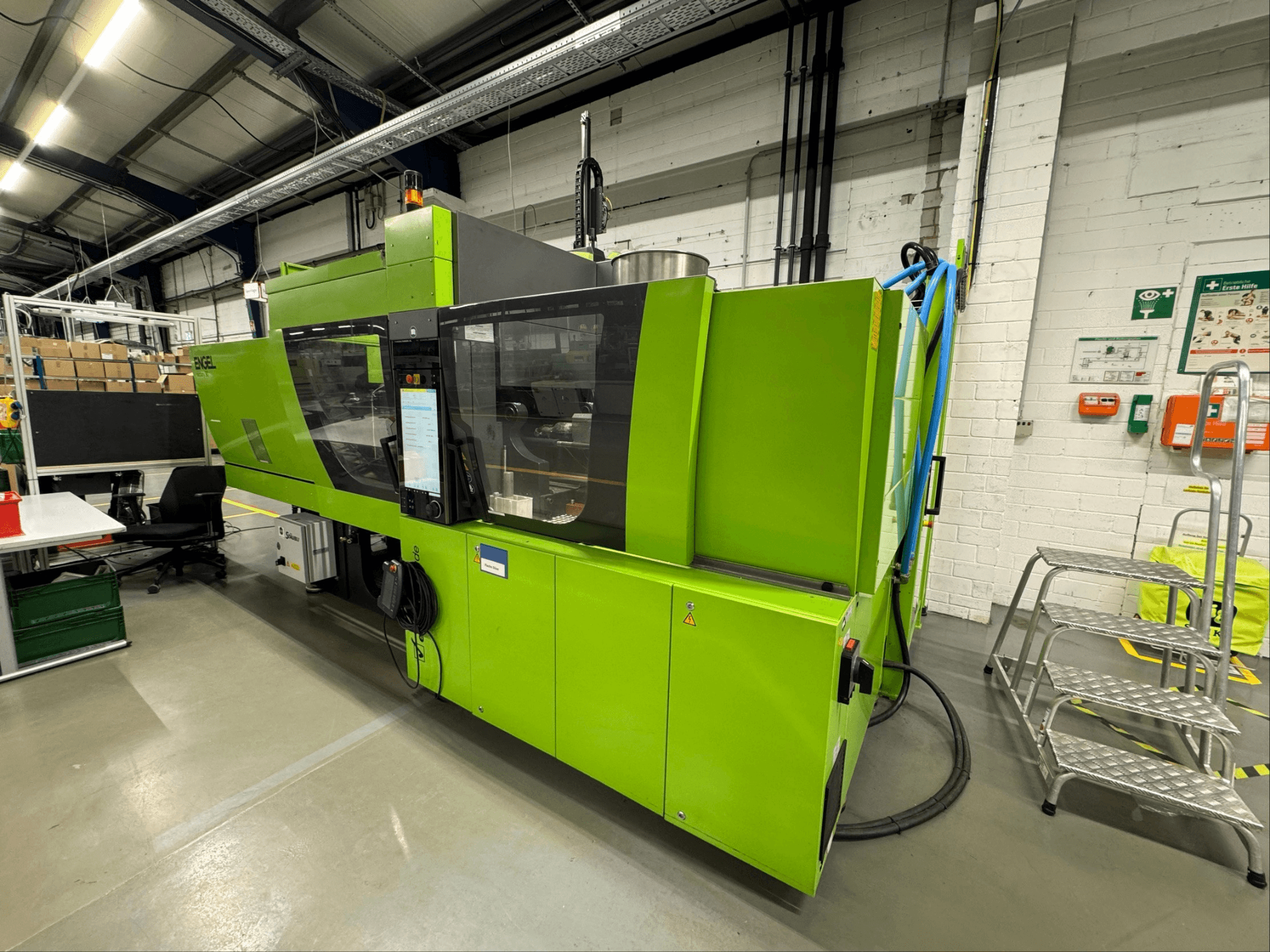

ENGEL Victory 200/90 tech

- Force de serrage : 90 tonnes

- Taille de l'unité d'injection : 200

- Nombre total d'heures de fonctionnement (machine) : 15 903 h

- Heures de fonctionnement en mode automatique (robot) : 12 086 h

- Conception du plateau de fermeture : plateau standard sans tirants, conforme à la norme EUROMAP

- Diamètre de centrage : 125 mm EUROMAP

- Système de serrage magnétique : plaque de serrage magnétique Stäubli

- Système d'éjection : éjecteur central avec interface de sécurité

- Système de chauffage : bandes chauffantes céramiques de 230 V sur le cylindre

ENGEL Viper 6 RC300

- Poids maximal de manipulation (charge utile) : 5 kg

- Courses des axes du robot :

Course X : 400 mm

Course Y (simple) : 1 000 mm

Course Z : 2 360 mm

Axe C : axe rotatif pneumatique compact, pivotement de 0 à 90°, couple de 6 Nm

- Hauteur minimale de dépôt : 1 450 mm (centre de l'axe C non pivoté, sans tête de préhension ni pièce)

- Dimensions maximales verticales de la pièce / de la tête de préhension (TV) : 200 mm

- Hauteur totale maximale du système : 4 100 mm (manutention et machine, patins de machine compris)

- Côté de dépôt de la pièce : arrière de la machine

- Mouvement d'entrée : vertical
