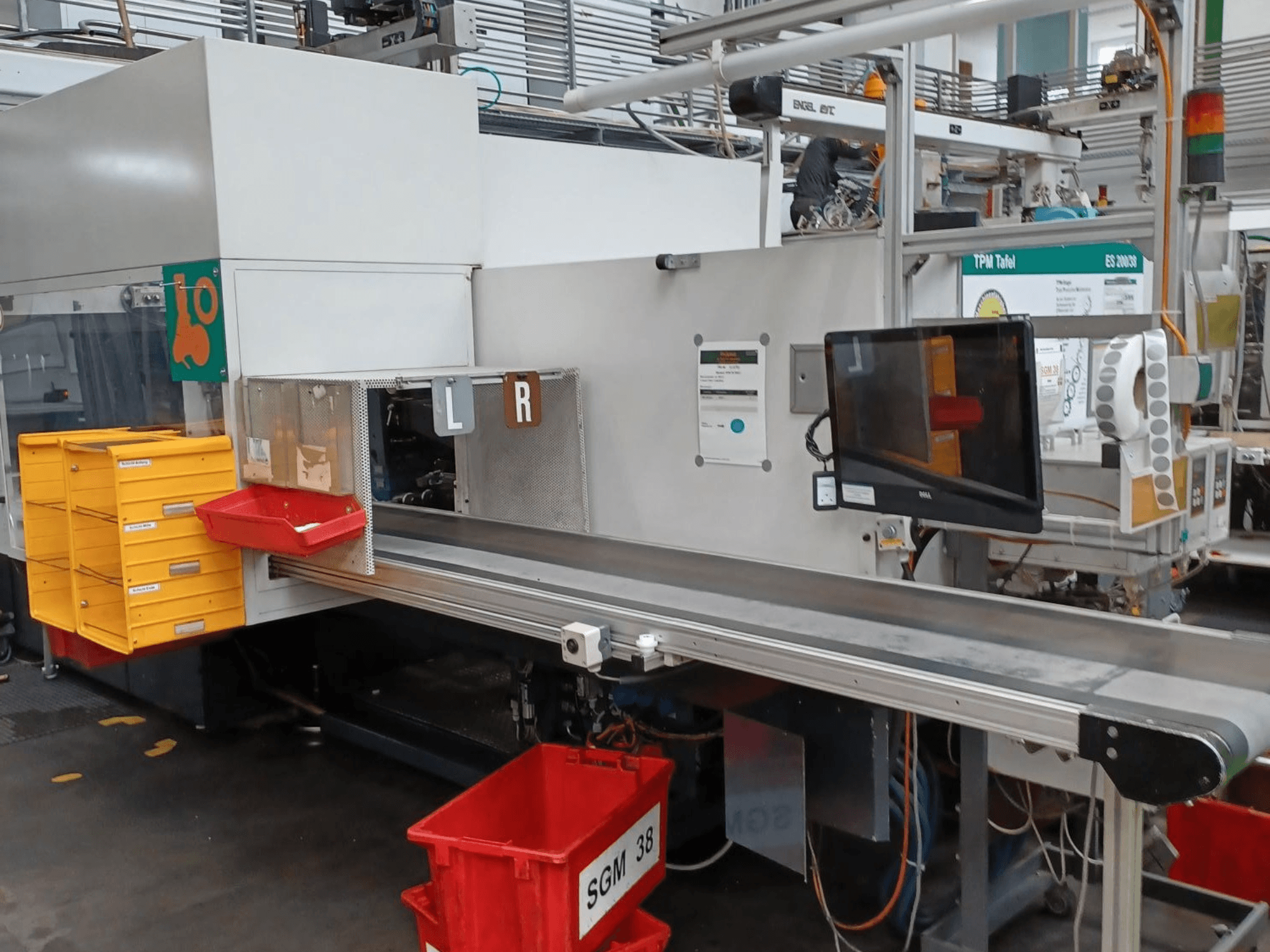

Engel - Engel ES650H/200W-200HL-2F (2000)DE-INJ-ENG-2000-00002

• État de l'appareil : Bien entretenu et révisé

• Unité de fermeture :

  • Poids du moule : 1500 kg

  • Poids total : 3000 kg

  • Distance entre les barres d'attache (H × V) : 920 × 750 mm

  • Taille du plateau : 1150 mm

  • Course d'ouverture : 700 mm

  • Lumière du jour (ouverture) : 700 mm

  • Hauteur minimale du moule : 450 mm

  • Hauteur maximale du moule : non spécifiée

  • Course de l'éjecteur : 150 mm

  • Force d'éjection : 61 kN

  • Force de retour : non spécifiée

  • Diamètre de centrage (côté A) : 110 mm

  • Diamètre de centrage (côté B) : 90 mm

  • Système de verrouillage : Hydraulique / Pneumatique

  • Nombre de noyaux : 4

  • Contrôle de la table rotative : Oui

  • Contrôle de l'extraction des noyaux : Oui

  • Contrôle de la plaque d'indexation : Oui

• Unité d'injection 1 (650H) :

  • Volume d'injection max. : 200 cm³

  • Volume de course : 392 cm³

  • Diamètre de la vis : 50 mm

  • Rapport L/D : 20

  • Vitesse de rotation de la vis : 290 tr/min

  • Pression d'injection : 1240 bar

  • Vitesse d'injection : 120 g/s

  • Taux de plastification : 41 g/s

  • Orifice de la buse : 15 mm

  • Pompe installée : 30 / 12,3 kW

• Unité d'injection 2 (200W) :

  • Volume d'injection max. : 140 cm³

  • Volume de course : 69 cm³

  • Diamètre de la vis : 25 mm

  • Rapport L/D : 24

  • Vitesse de rotation de la vis : 480 tr/min

  • Pression d'injection : 2000 bar

  • Vitesse d'injection : 60 g/s

  • Taux de plastification : 12 g/s

  • Orifice de la buse : 15 mm

  • Pompe installée : ~6,8 kW

• Contrôles et fonctions :

  • SPC (Statistical Process Control) : Oui

  • Interface de pression : Oui

  • 2ème barillet d'injection : Oui

  • Surveillance du moule : Non

  • Programmes spéciaux : Oui

Équipement supplémentaire

• Dispositif d'extraction (robot) : ERC 23/1-E

  • Déplacements : X = 500 mm, Z = 1400 mm

  • Dimensions maximales du moule (axe Y) : 1000 mm

• Contrôle des canaux chauds : 18 zones

• Système de capteurs WZ : p-z-t-σ (Kistler)

• Équipement supplémentaire : GealanXcomp

• Cellule d'automatisation : Non

• Filtre sécheur : Non
