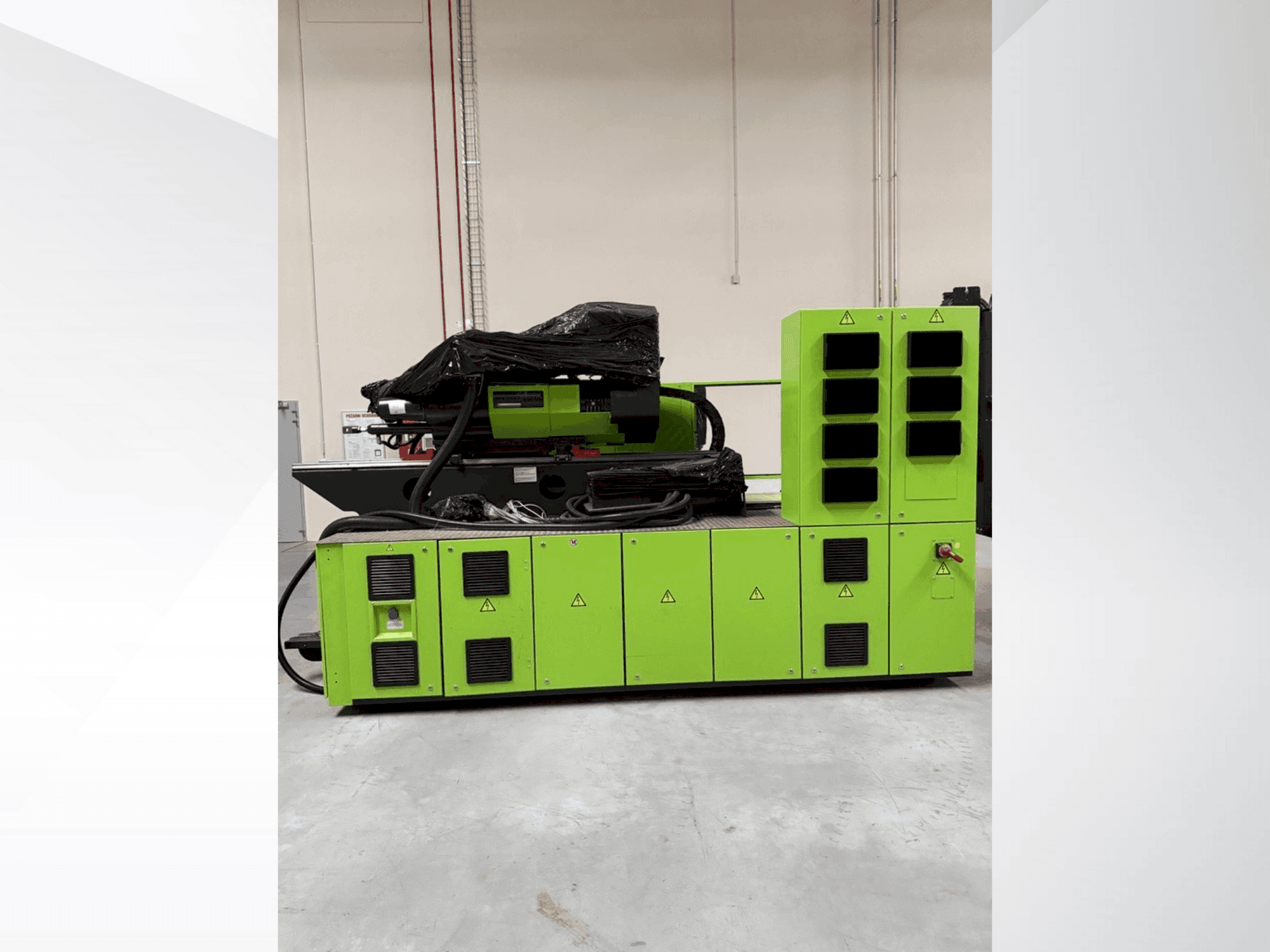

Engel - E-Duo 740H-740L-700 combiCZ-INJ-ENG-2017-00001

2 circuits de commande de canaux chauds à vis 3 zones d50 / 32

Poids maximal du moule (total) : 11000 kg / poids max. du moule par plaque : 7300 kg / distance maximale du centre de gravité des moules par rapport aux surfaces de serrage : 315 mm

Force d'ouverture (avec coussin de pression) kN 510

Force d'ouverture : 130 kN

Dimensions du plateau (H × V) : 1510 × 1440 mm

Distance entre les barres d'ancrage (H × V) : 1100 × 960 mm

Diamètre des barres d'ancrage : 175 mm

Poids maximal du moule : 11000 kg

Unité d'injection 1

• Capacité d'injection : 318 cm³

• Rapport L/D (vis à 3 zones) : 24

• Taux de récupération (vis à 3 zones) : 31 g/s

• Débit d'injection : 281 cm³/s

• Course de la buse : 600 mm

• Puissance de chauffage : 16 kW

• Entraînement électrique de la vis : 34 kW

• Couple à 60 % du cycle de travail : 903 Nm

Unité d'injection 2

• Capacité d'injection : 318 cm³

• Rapport L/D (vis à 3 zones) : 24

• Taux de récupération (vis à 3 zones) : 31 g/s

• Débit d'injection : 281 cm³/s

• Pression d'injection (régénérative) : 2400 bar

• Course de la buse : 600 mm

• Capacité de chauffage : 16,2 kW

• Nombre de zones de chauffage, y compris la buse : 6

• Entraînement électrique de la vis : 34 kW

• Couple à 60 % du cycle de travail : 903 Nm
