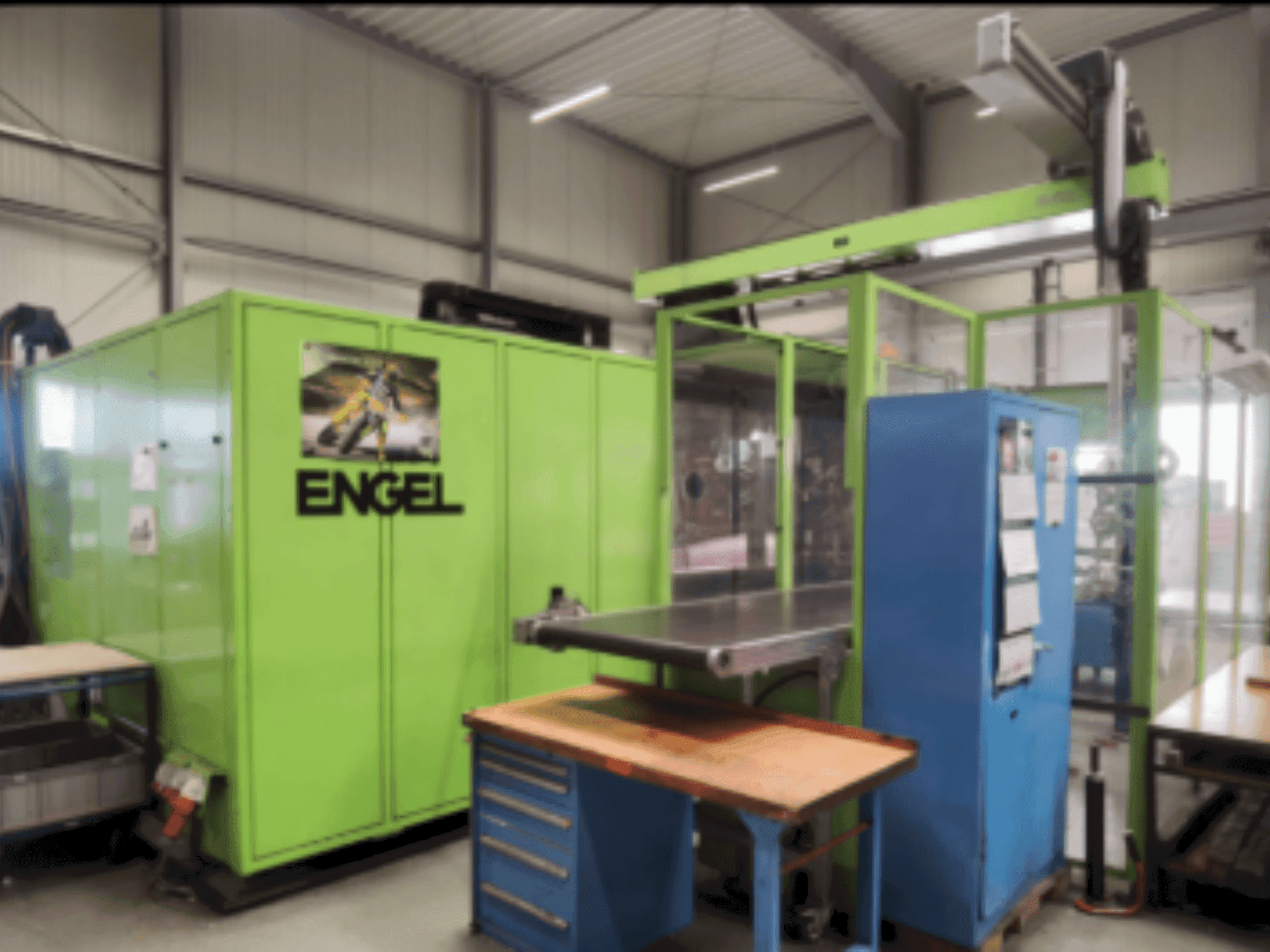

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Unité de fermeture

• Force de serrage : 11 000 kN

• Force d'ouverture (avec coussins de pression) : 760 kN

• Force d'ouverture : 615 kN

• Course d'ouverture : 2 350 mm

• Hauteur d'installation du moule, min. 700 mm

• Hauteur d'installation du moule, max. 1 280 mm

• Distance maximale entre les plateaux : 3 050 mm

• Dimensions du plateau de montage (horizontal × vertical) : 2 340 × 2 040 mm

• Espacement des barres d'attache (horizontal × vertical) : 1 575 × 1 320 mm

• Diamètre des tirants : 230 mm

• Poids maximal du moule : 30 000 kg

• Course de l'éjecteur : 300 mm

• Force d'éjection : 230 kN

• Cycle de séchage (Euromap 6) - durée : 5,2 s

• Cycle de séchage (Euromap 6) - course : 1 100 mm

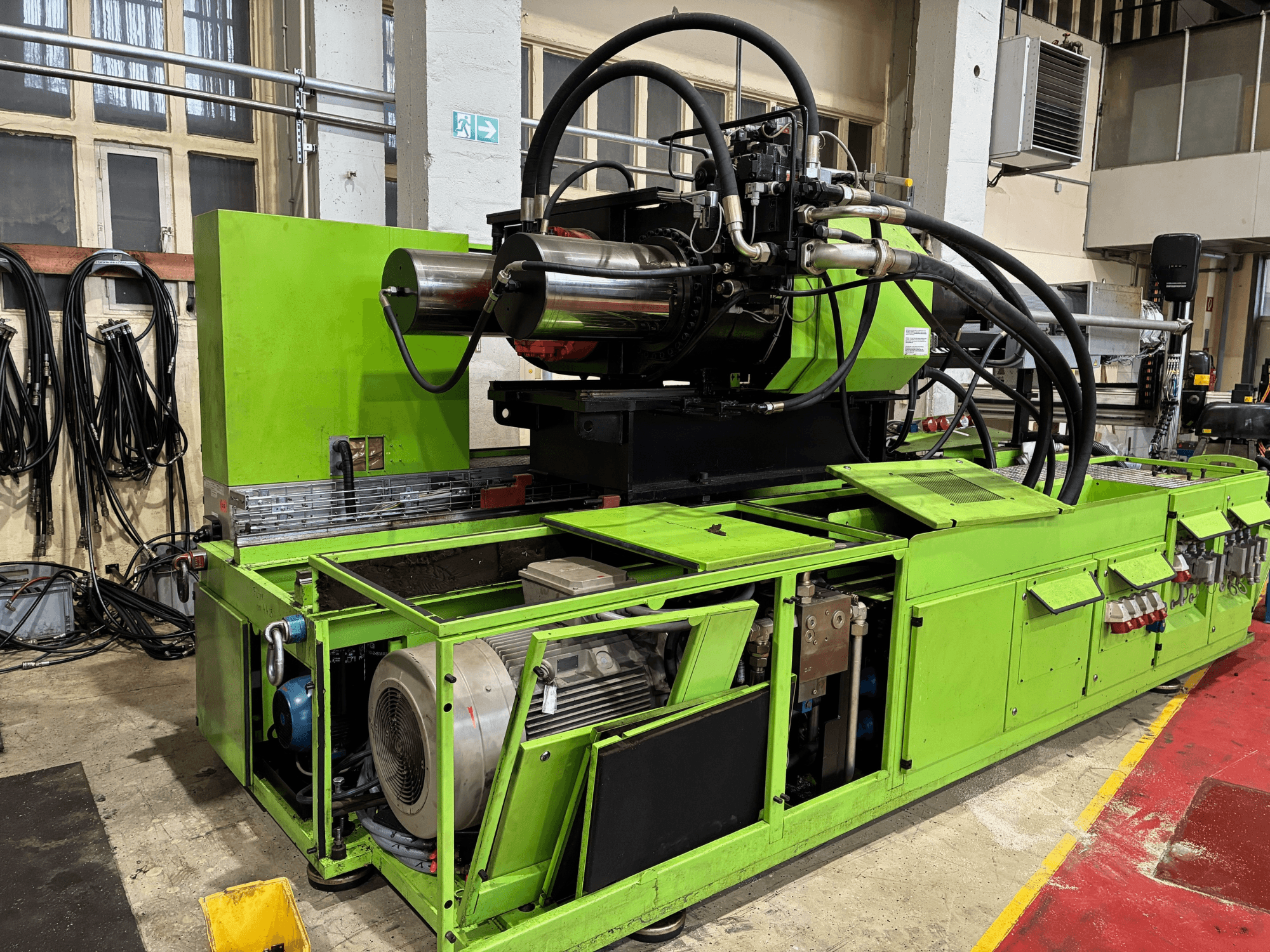

Unité d'injection 1

• Diamètre de la vis : 135 mm

• Course de dosage : 570 mm

• Volume d'injection maximal : 8 159 cm³

• Vitesse maximale de la vis : 120 tr/min

• Rapport L/D de la vis (3 zones) : 20

• Taux de plastification (3 zones) : 166 g/s

• Rapport L/D de la vis (barrière) : 22

• Taux de plastification (barrière) : 256 g/s

• Taux d'injection : 1 255 cm³/s

• Taux d'injection à pression d'injection accrue : 915 cm³/s

• Pression d'injection spécifique : 1 170 bar

• Pression d'injection spécifique (augmentée) : 1 600 bar

• Course de la buse : 950 mm

• Force d'appui sur la buse : 150 kN

• Capacité de chauffage (standard) : 93 kW

• Nombre de zones de chauffage avec buse : 6

• Puissance d'entraînement de la pompe : 130 kW

• Volume de remplissage d'huile : 1 600 l

Poids

• Poids net (unité de fermeture / unité d'injection) : 62 t / 18 t
