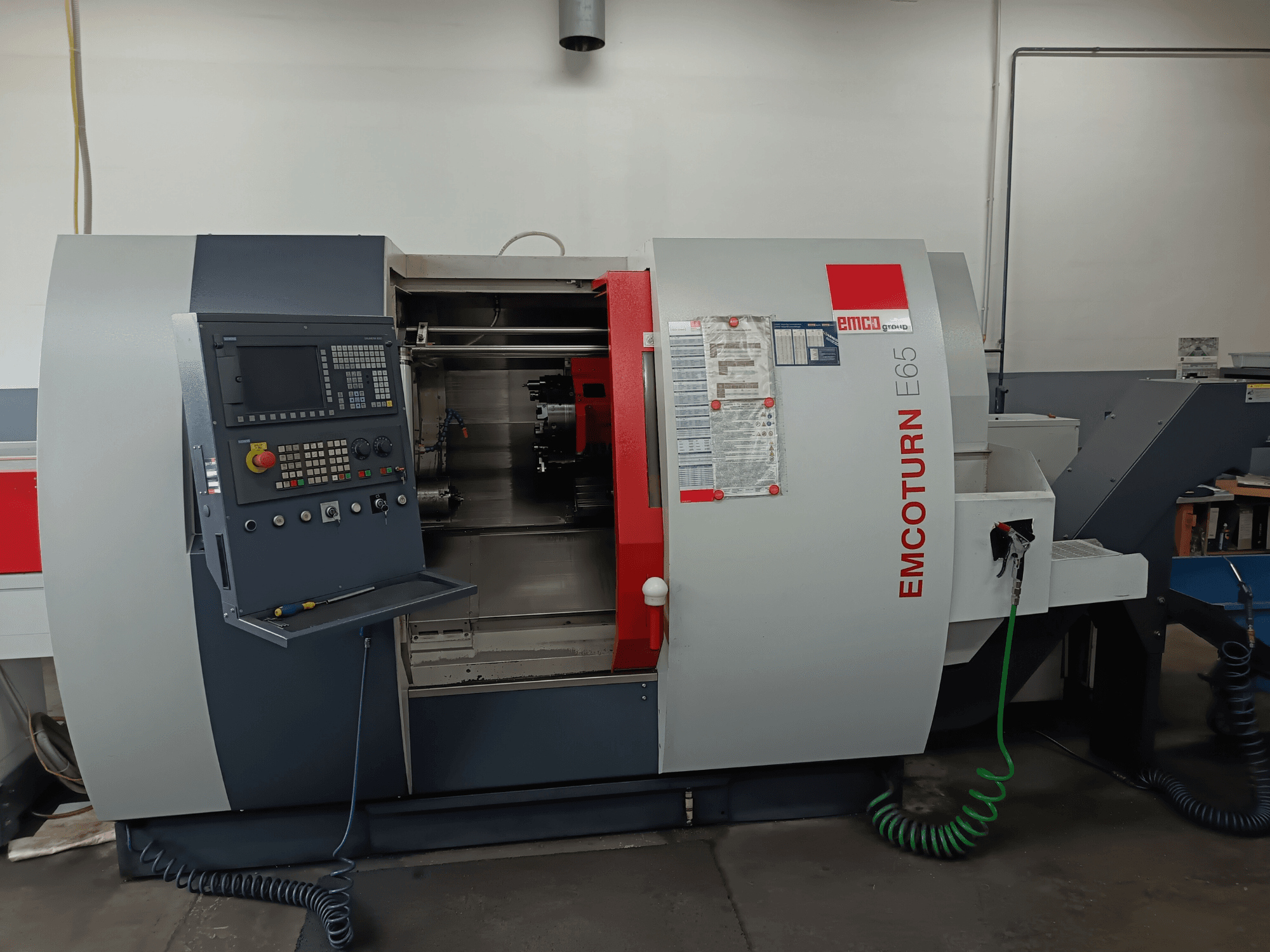

EMCO - EMCO EMCOTURN E65 SI-TUR-EMC-2018-00001

• Espace de travail :

  • Lit basculant : Ø610 mm

  • Chariot transversal pivotant : Ø360 mm

  • Distance entre les centres : 682 mm

  • Distance entre les nez de broches : 840 mm

  • Diamètre d'usinage max : Ø500 mm

  • Longueur maximale d'usinage : 520 mm

  • Capacité maximale de la barre : Ø65 mm

• Broche principale (entraînement par courroie) :

  • Couple (40% DC) : 305 Nm

  • Nez de broche : A2-6

  • Roulement Ø : 105 mm

  • Alésage de la broche : Ø73 mm

  • Taille max. du mandrin : Ø250 mm

• Contre-broche :

  • Vitesse : 60-5000 tr/min

  • Puissance (40% DC) : 11 / 16,5 kW

  • Couple (40% DC) : 80 / 125 Nm

  • Nez de broche : A2-6

  • Alésage de la broche : Ø73 mm

  • Mandrin max : Ø200 mm

• Axe C :

  • Résolution : 0.001°

  • Vitesse rapide : 100 tr/min

• Tourelle (VDI30) :

  • Stations d'outils : 12

  • Outils entraînés : oui

  • Vitesse maximale : 5000 tr/min

  • Puissance maximale : 6,7 kW

  • Couple maximal : 25 Nm

  • Temps d'indexation : 0,2 s

• Outils rotatifs (VDI30) :

  • Vitesse : 0-5000 tr/min

  • Couple : 25 Nm

  • Puissance : 6,7 kW

• Entraînements d'avance :

  • Avance rapide (X/Y/Z) : 30 / 15 / 30 m/min

  • Poussée d'avance X : 5000 N

  • Poussée d'avance Z : 7000 N

  • Accélération : 0,4 m/s²

• Contre-pointe :

  • Course : 500 mm

  • Force : 8000 N

  • Cône : MT4

• Système d'arrosage :

  • Capacité du réservoir : 230 l

  • Puissance de la pompe : 0,57 / 2,2 kW

  • Pression : 3,5 bar (14 bar en option)

  • Débit : 15 / 65 l/min : 15 / 65 l/min

• Unité hydraulique :

  • Réservoir : 10 l

  • Pression maximale : 50 bar

• Pneumatique :

  • Pression : 6 bar

  • Consommation d'air : 5 l/min

• Alimentation électrique :

  • Tension : 3x400V

  • Fréquence : 50/60 Hz

  • Charge connectée : 25 / 39 kVA

• Niveau sonore :

  • Moyenne : 75 dB(A)

• Caractéristiques principales :

  • Broche principale à axe C

  • Outils entraînés

  • Contre-pointe hydraulique

  • Programmation ShopTurn

  • USB + Ethernet

  • Écran tactile 15" + simulation 3D

  • Documentation CE

Equipement supplémentaire

• Alimentateur de barres : EMCO SL1200

  • Diamètre de la barre : 8-95 mm

  • Longueur de la barre : 150-1200 mm

  • Vitesse d'alimentation : 60 m/min

  • Capacité : 10 barres Ø55 mm / 70 barres Ø8 mm

  • Poids : ~500 kg

• Mandrin à pinces : HAINBUCH BZI 100 (A2-8)

  • Capacité max : Ø100 mm

  • Butée de pièce incluse

  • Vitesse maximale : 5000 tr/min

• Attrape-pièces :

  • Longueur maximale : 175 mm

  • Diamètre max. : 65 mm (95 mm en option)

  • Poids maximal : 4,5 kg

• Convoyeur de copeaux :

  • Longueur : 1200 mm

  • Convient pour : les copeaux longs, les copeaux enchevêtrés, l'usinage à sec et à l'eau

• Pistolet d'arrosage (Multiflow) :

  • Jet réglable + électrovanne

  • Support magnétique + tuyau spiralé
