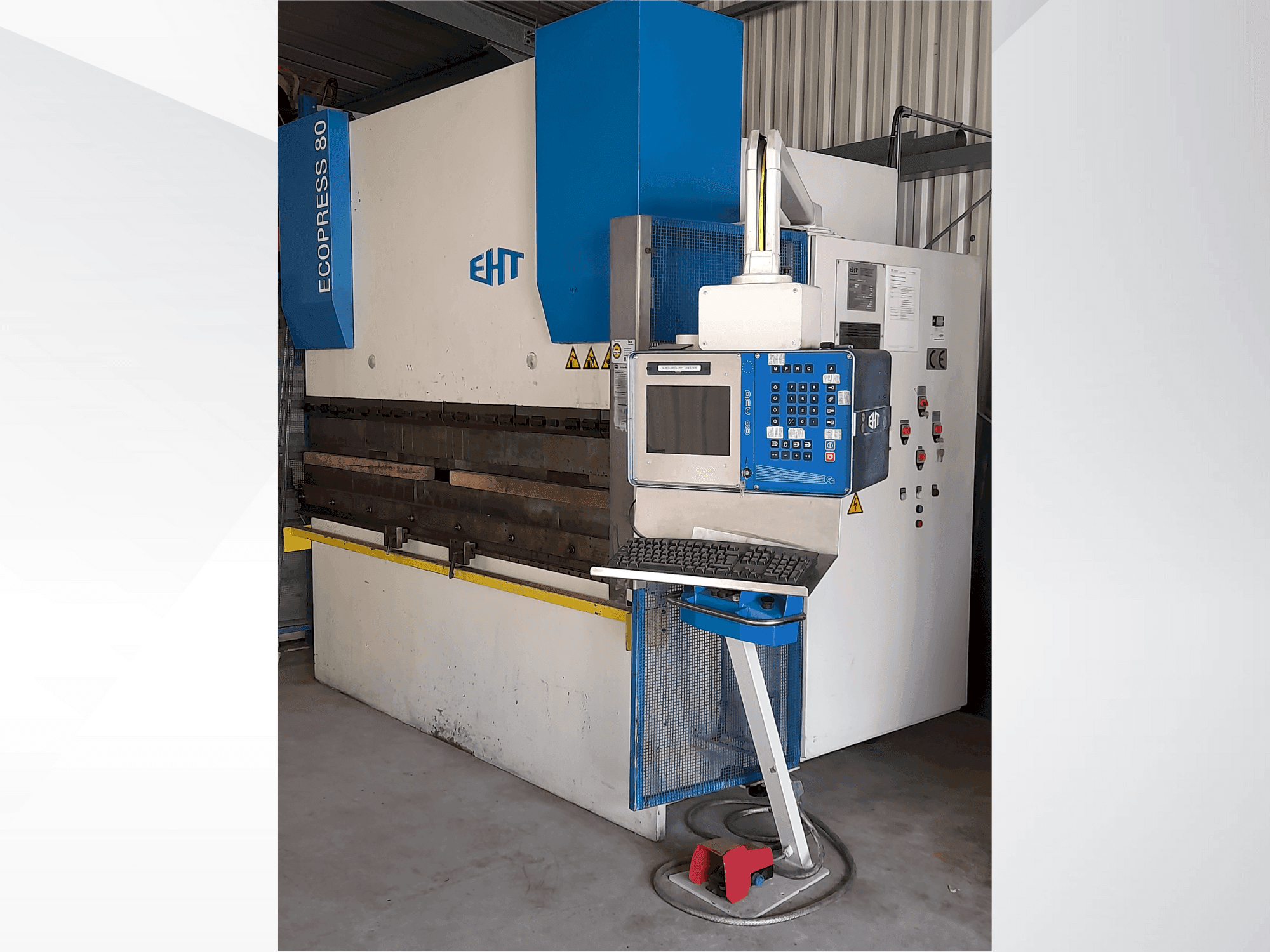

EHT - Ecopress 80DE-BEN-EHT-1997-00003

Équipement supplémentaire

• L'unité de pliage doit être placée manuellement dans le wagon

Informations supplémentaires

Principales données de la machine/ 2.2.1 Dimensions/ Longueur totale : 4300 mm/ Largeur hors tout : 3490 mm/ Hauteur totale au-dessus du sol : 2750 mm/ 2.2.2 Données fonctionnelles/ Longueur de travail : 2550 mm/ Distance entre les colonnes de la machine : 2050 mm/ Dépassement de la colonne : 300 mm/ Course du coulisseau : 240 mm/ Distance entre la table et le vérin : min. 320 mm, max. 560 mm/ Force de pression maximale : 800 kN/ Vitesses de course : Vitesse à vide : 150 mm/s/ Vitesse de pressage : 10 mm/s/ Vitesse de rétraction : 140 mm/s/ Poids de la machine : 7300 kg/ 2.2.3 Données de sécurité Distance de sécurité : min. 220 mm/ Temps d'arrêt admissible : 137 ms/ 2.2.4 Hydraulique / Pneumatique/ Pression dans le système hydraulique : max. 280 bar/ Pression du système pneumatique : 4,5-6 bar/ Capacité du réservoir d'huile : 200 l/ 2.2.5 Valeurs de raccordement/ Tension de fonctionnement : 3x400V/ Courant nominal du fusible principal : 50 A/ Charge connectée : 10 kW/ Puissance d'entraînement du moteur principal : 7,5 kW/ 2.3 Arrêt arrière/ 2.3.1 Réglage du faisceau d'arrêt/ Plage de butée de l'axe X (à partir de la ligne de pliage) : 5-1000 mm/ Vitesse de réglage de l'axe X : 250 mm/s/ Puissance d'entraînement de l'axe X : 0,5 kW
