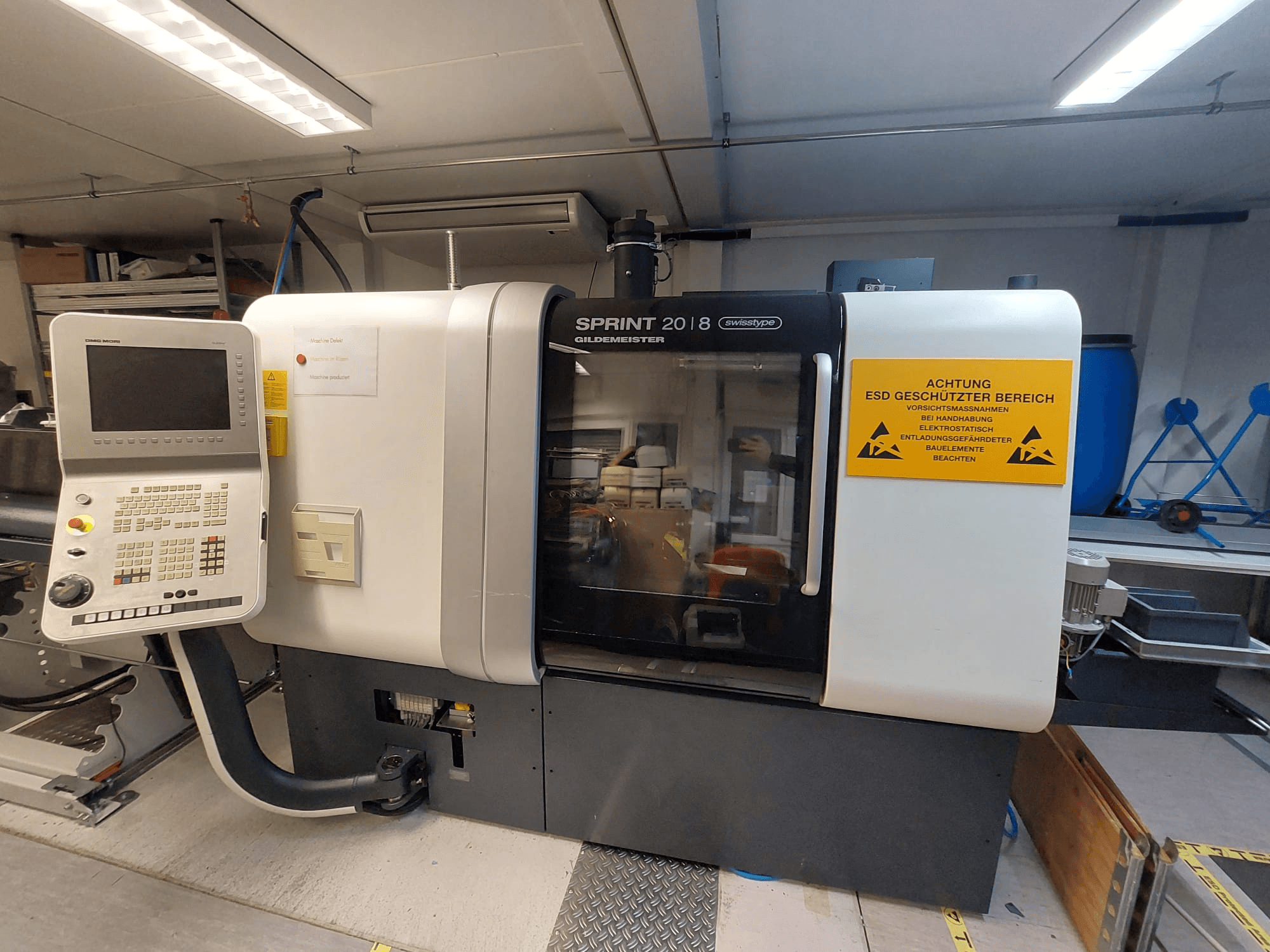

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Contrôle / CNC : Fanuc 31i avec moniteur couleur TFT de 15 pouces

• Système CNC : Fanuc 31i

• Axes : 6+2 axes / total 8 axes

• Axes Y : 2

• Canaux : 2

• Broches : 2

Données de la broche

• Diamètre max. de la contre-broche : 20 mm (25 mm en option)

• Vitesse de la contre-broche max : 10 000 tr/min

• Puissance de la contre-broche (S1) : 3,7 kW

Courses / déplacements

• Course Z1 : 80 mm

• Course Z2 : 300 mm

• Course rapide Y1 : 40 m/min (30 m/min)

• Accélération max X1 : 10 m/s²

• Force d'avance S1 axes Z1 / Z2 / X2 / Y2 : 250 daN

• Force d'avance S1 axe Y1 : 500 daN

• Force d'avance axe linéaire X1 : 60 daN

Chariot 1

• Course X1 : 50 mm

• Course Y1 : 350 mm

• Positions de l'outil : 6 positions, 12x12 mm

• Outils entraînés : 5 y compris la broche ESX16

Chariot 2

• Course X2 : 240 mm

• Positions d'outils externes : 4 positions, 12x12 mm

• Positions d'outils internes : 4 positions, Ø20 mm

• Outils entraînés : 5 avec ESX/16 (option)

Liquide de refroidissement

• Type de liquide de refroidissement : Emulsion

• Capacité du réservoir de liquide de refroidissement : 250 l

• Capacité de la pompe à liquide de refroidissement max : 120 l/min

• Pression du liquide de refroidissement : 1,5 bar

Données électriques

• Raccordement électrique : 400 V ±10%

• Fréquence : 50 Hz

• Fusible : 100 A

• Tension de commande : 24 V DC

• Tension d'éclairage : 24 V DC

• Courant nominal : 86 A

• Puissance requise : environ 56 kVA

• Type de réseau : TN-S requis

Protection / conditions d'utilisation

• Classe de protection machine : IP67

• Classe de protection de l'armoire électrique : IP54

• Température ambiante : +10 à +35 °C

• Humidité maximale : 75%.

• Altitude d'installation max : 1000 m

• Niveau sonore : <70 dBA

Fonctions CNC

• Système de mesure : Métrique ou pouce

• Résolution d'entrée : 0,001 mm

• Plage d'avance : 0,001 mm/tour à rapide

• Priorité à l'avance : 0-120%

• Vitesse de la broche : Vitesse de rotation programmable

• Orientation de la broche : M5 ou M19

• Systèmes de coordonnées : Cartésien, polaire, cylindrique

• Vitesse de surface constante : oui

• Programmation des outils : Avec données d'outils

• Mémoire de décalage d'outil : 200 décalages

• Compensation de rayon : G40 / G41 / G42

• Contrôle de la durée de vie de l'outil : Oui (option)

• Surveillance de l'outil : Contrôleur de charge (option)

• Stockage des programmes : 1 Mo, jusqu'à 1000 programmes

• Interface Ethernet : Oui

• Entrée/sortie de programme : Série, clavier, PCMCIA, USB

• Cycles : Tournage, surfaçage, rainurage, filetage, perçage, polygonage

• Niveaux de sous-programme : Jusqu'à 4

• Synchronisation des diapositives : Oui

• Programmation des variables : Jusqu'à 600 variables

• Diagnostics : Affichage ladder PLC intégré, oscilloscope

• Affichage : LCD TFT DE 15 POUCES

• Langues : Multiples

Données générales

• Dimensions de la machine : 2200 x 1050 x 1770 mm

• Heures de fonctionnement : 12,276 h

• Durée d'exécution du programme : 4,426 h

• Application : Usinage du magnésium

Caractéristiques de la machine

• Éjecteur pneumatique

• Synchronisation des broches

• Axe C

Equipement supplémentaire

• Convoyeur de copeaux

• Table d'alimentation en barres
