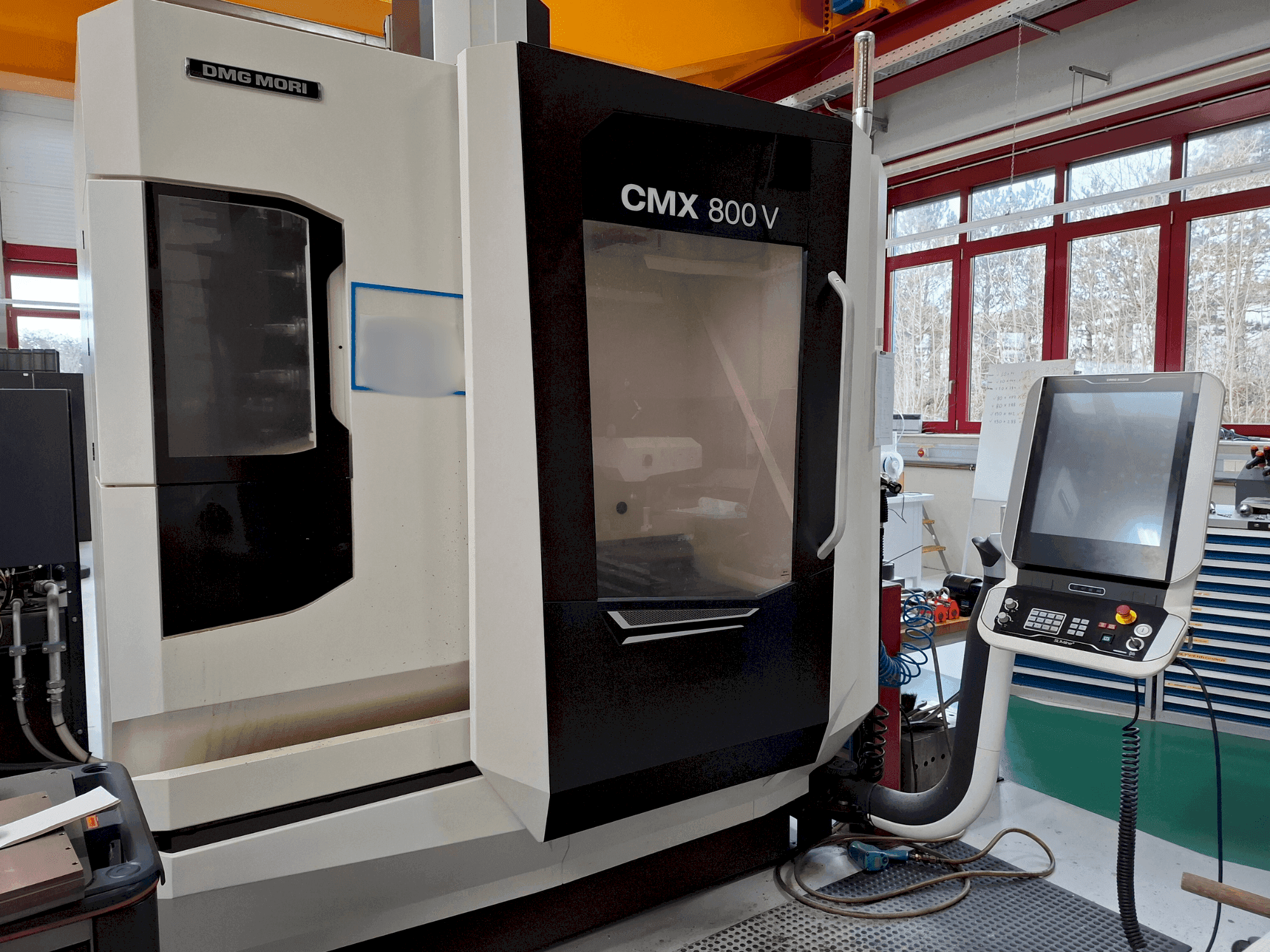

DMG MORI - CMX 800VDE-MIL-DMG-2019-00002

Avantages de la machine

Avantages qualitatifs de la machine

• Mode de configuration (mode 3) : axes x, y, z : 20-5000 mm/min axes a, c : 6. 6 rpm

Avantages techniques de la machine

• Couple : max. Couple de la broche à 40 % du cycle de travail : 82 nm ; couple nominal à 100 % : 54 nm
• Le temps d'échauffement avant le début de l'usinage pour la distribution de l'huile comprend 30 secondes à une vitesse maximale de 500 tr/min, suivies d'une augmentation progressive de la vitesse jusqu'à un maximum de 1500 tr/min et de 3000 tr/min pendant 30 secondes supplémentaires.
• Le temps de rodage après plus de 6 mois d'arrêt comprend 5 minutes à un maximum de 2000 tours/minute, suivies d'une augmentation progressive de la vitesse jusqu'à un maximum de 4000 tours/minute et 6000 tours/minute pendant 5 minutes supplémentaires.
• Force de serrage de l'outil sk40/bt40 : 10 kn
• Force de serrage de l'outil cat40 : 9 kn
• Servomoteurs ac pour les axes x, y, z
• Résolution : axes x, y, z : 6 μm
• Incertitude de positionnement : p (selon iso 13041-4) : x, y, z : 6 μm
• Précision d'entrée (contrôle) : axes x, y, z : 1 μm
• Mode de configuration (mode 2) : axes x, y, z : 20-2000 mm/min axes a, c : 2. 6 rpm

Informations supplémentaires

Machine encore sous tension // Table 1100 x 560 mm/ Course rapide des axes linéaires 30 m/min/ Plage de vitesse de 20 à 12 000 tr/min/ Entraînement principal AC 13/9 kW (cycle de travail 40/100%)/ Porte-outil SK 40 selon DIN 69871/ Serrage d'outils selon DIN 69872/ Magasin d'outils pour 30 outils avec double pince/ Commutation liquide de refroidissement/souffle d'air/ externe via la fonction M/ Bac à copeaux/ Commande DMG MORI SLIMline Multi-Touch (19" / HEIDENHAIN TNC 620)/ Paquet de production 3/ L'option comprend : Alimentation interne en liquide de refroidissement 40 bar/ Filtre à bande en papier avec capacité de réservoir : 6001/ Convoyeur à copeaux (bande racleuse) Capacité du réservoir : 220 l (gauche)/ Rinçage du lit et de l'ATC (changeur d'outils automatique) via la fonction M/ Pistolet d'arrosage/ Volant électronique externe/ Toit de cabine automatique (fonction M)/ Feu de signalisation 4 couleurs/ Remarque : Nous recommandons de la combiner avec l'option "Séparateur de brouillard d'huile"/. Nous recommandons de la combiner avec l'option "RotoClear". Options pour l'entraînement principal : WZA SK40/ DIN 69871/ L'air de soufflage à travers le centre de la broche peut être activé via la fonction M avec un faible taux d'huile proportionnel./ Séparateur de brouillard d'huile et d'émulsion (disponible uniquement avec l'option toit de cabine !)/ Remarque : L'option n'est disponible que pour les machines équipées d'un toit de cabine./ Système de mesure directe des positions X, Y, 2, avec purge d'air pour les systèmes de mesure/ Jauge de longueur HEIDENHAIN pour la mesure de la pièce/ L'option comprend : Mesureur de longueur TS 460/ Transmission du signal/ Cycles de mesure/ Anneau d'étalonnage/ Mallette de transport
