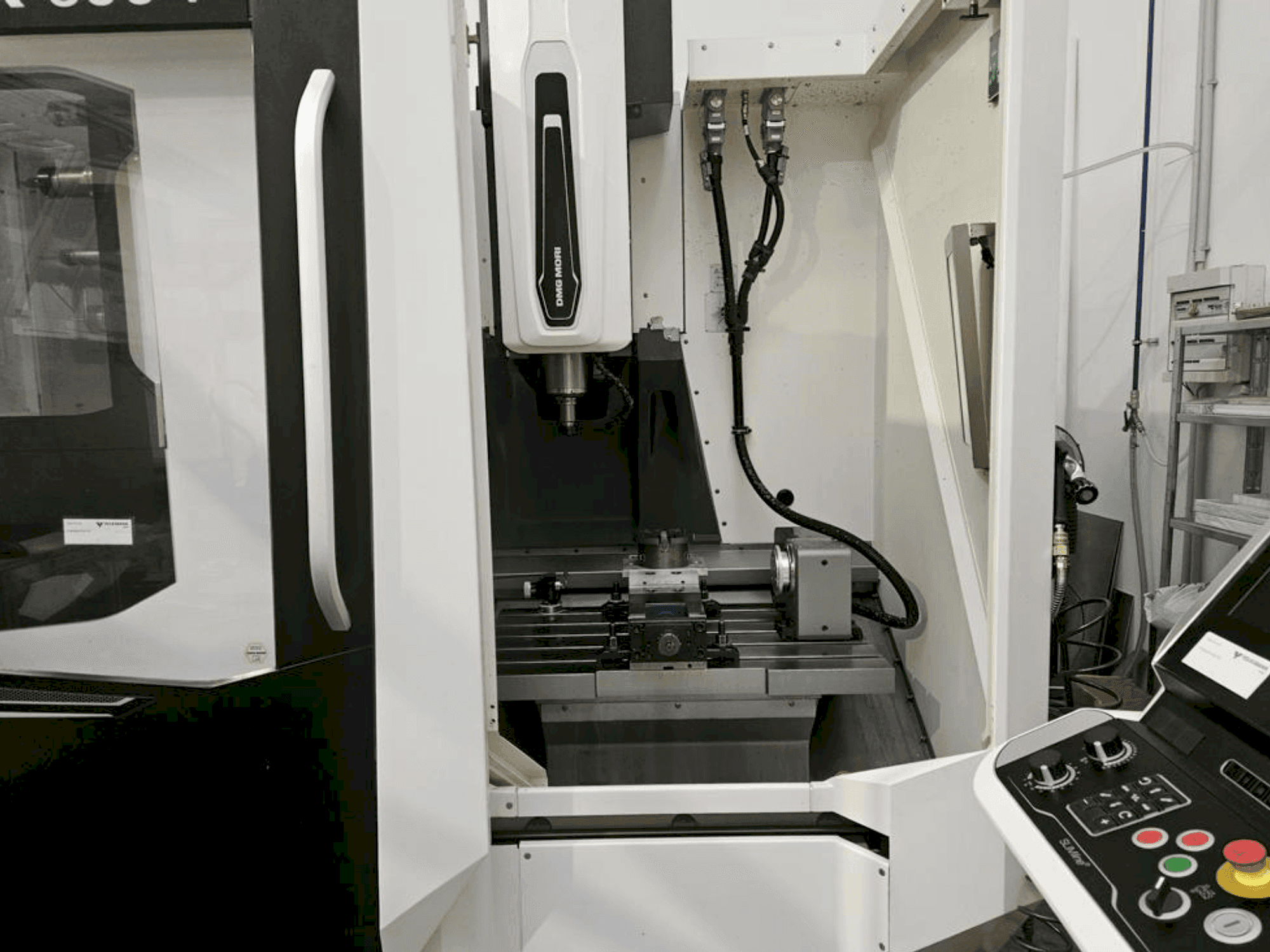

Vue de face de la machine DMG MORI CMX 600 V

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

DMG MORI CMX 600 V

Galerie de photos

DMG MORI - CMX 600 VAT-MIL-DMG-2022-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
Centre d'usinage vertical DMG MORI CMX 600 V

Afficher dans la langue d'origine

Ce centre d'usinage vertical DMG MORI CMX 600 V a été fabriqué en 2022. Il possède 4 axes avec une table rotative NC (4ème axe) de Lehmann avec un système de mesure indirecte. Les dimensions de la table sont de 900 x 560 mm. Le centre d'usinage est équipé d'une commande DMG MORI SLIMline® basée sur Siemens et d'un système de mesure directe en X/Y/Z. En option, il est équipé d'un convoyeur à copeaux (tapis racleur, capacité du réservoir : 200 l) et d'un kit de palpage Renishaw pour Siemens. Voir l'aperçu des spécifications techniques au format PDF (DE) ci-joint.

Vue d'ensemble

marque: DMG MORI
année: 2022
MODÈLE: CMX 600 V
heures de production: 3071
type d'application: Fraiseuse
Emplacement: Autriche
type de machine: Centre d'usinage vertical

Informations techniques - DMG MORI CMX 600 V

Données générales

Largeur des mesures: 2859 MM
Profondeur des mesures: 3490 MM
Hauteur des mesures: 2985 MM
Poids de la machine: approx. 5000 kg

Unité de contrôle

Modèle: SLIMline (SIEMENS)
Interface: Multi-Touch Control 19"

Entraînement principal

Plage de vitesse de la broche: 20 - 12000 1/MIN
Puissance du moteur de la broche: 13/9 kW
Conicité de l'outil: SK 40

Mouvement

X-AXIS Mouvement: 600 MM
Y-AXIS Mouvement: 560 MM
Z-AXIS Mouvement: 510 MM

Table

Longueur extérieure: 900 mm
Largeur extérieure: 560 mm

Tools

Nombre de stations: 30
Type de porte-outil: SK 40

Supports

Convoyeur de copeaux: Oui

Informations supplémentaires

Équipement supplémentaire

Convoyeur à copeaux (tapis racleur) // Capacité du réservoir : 200l (gauche) // Bac à copeaux
Pistolet de pulvérisation du liquide de refroidissement
Feu de signalisation 4 couleurs
Kit de palpeur Renishaw pour commande SIEMENS (palpeur PP40 avec transmission optique du signal)
Magasin d'outils avec 30 outils à double pince

Avantages de la machine

Avantages qualitatifs de la machine

Système de mesure directe en x/y/z
Dmg mori cad/cam system siemens nx
Dmg mori connectivity pack
Dmg mori planning & control - sme - pack
Palpeur 3d renishaw pp40
Sonde de mesure ots pour la mesure d'outils
Mandrin de calibrage avec porte-outil
Anneau d'étalonnage
Table rotative nc (4ème axe) lehmann ea-510. L
Caméra de service

Avantages techniques de la machine

Table rotative nc (4ème axe) lehmann avec système de mesure indirecte
Type de table rotative : ea-510. L
Préparation du logiciel pour l'usinage sur table rotative
Logiciel d'usinage tracyl
Cycle de pivotement (cycle 800) // couple de serrage : 800 nm // max. Vitesse : 80 rpm // hauteur de la broche 150 mm
Table rotative pour le positionnement le long de l'axe x sur le côté droit de la table de travail (pour le système de commande siemens)
Axe linéaire à déplacement rapide 30 m/min
Commutation de la courroie de soufflage du liquide de refroidissement externe par la fonction m
Heures de broche : 1231h

Informations supplémentaires

La machine sera vendue SANS les dispositifs de serrage et les outils // Ces systèmes et accessoires ont été fournis par l'usine et sont entièrement intégrés à la machine.

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
