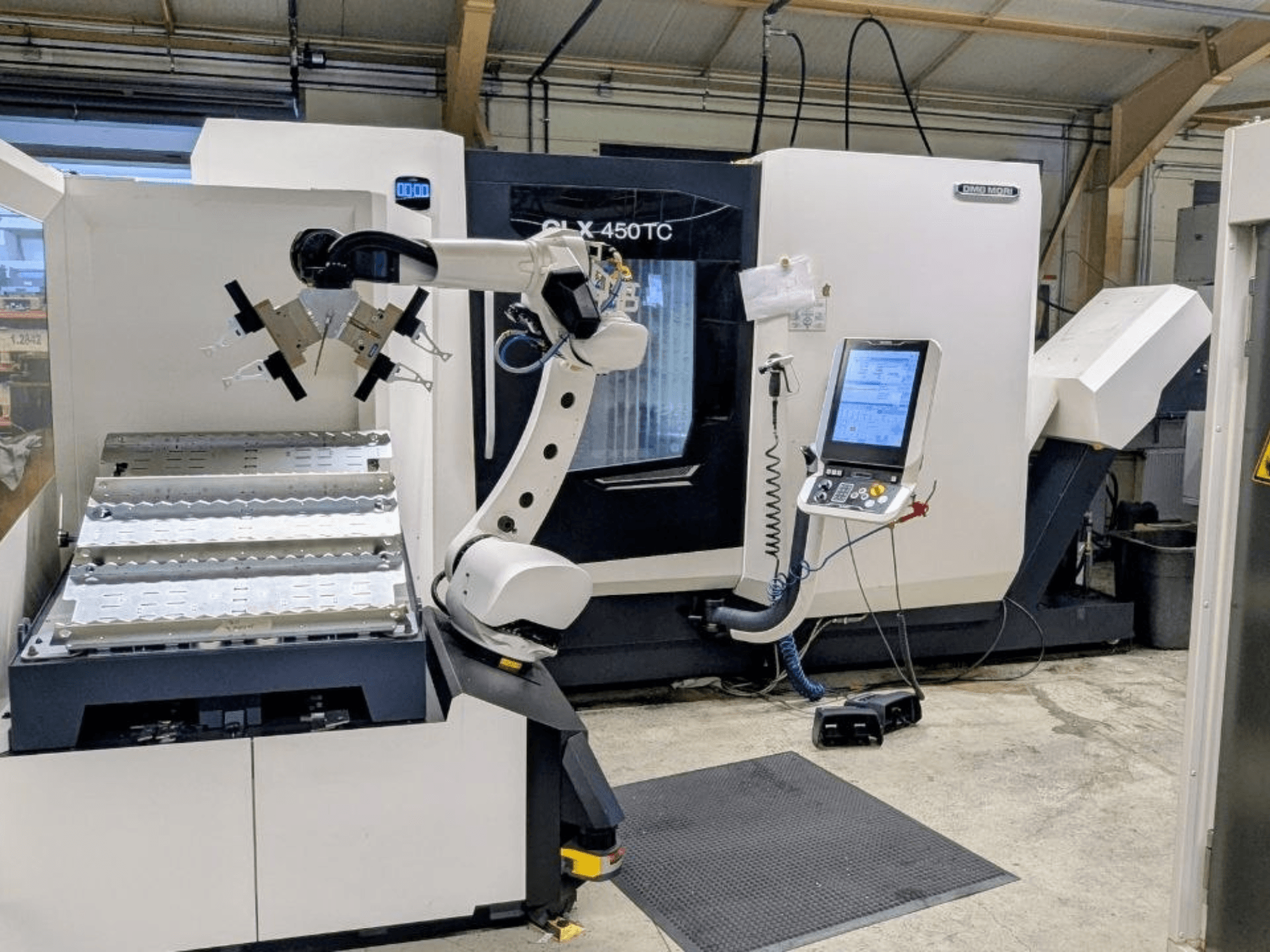

DMG MORI CLX 450 TC équipée du système Robo2go, vue de face, mettant en évidence le bras robotisé et le panneau de commande situés à côté de la machine.
DMG MORI CLX 450 TC équipée du système Robo2go, vue de face, mettant en évidence le bras robotisé et le panneau de commande situés à côté de la machine.

DMG MORI - CLX 450 TC + Robo2goDE-TUR-DMG-2021-00001

354.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette machine DMG MORI CLX 450 TC + Robo2go à 5 axes a été fabriquée en 2021. Elle offre un diamètre de rotation au-dessus du banc de 500 mm, un diamètre de tournage de 400 mm et une longueur maximale de tournage de 1 100 mm. La machine est équipée d'une puissante broche de fraisage pouvant atteindre 12 000 tr/min et d'un magasin d'outils à 30 positions. Si vous recherchez des capacités de tournage de haute qualité, pensez à la machine DMG MORI CLX 450 TC + Robo2go que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

  • marque: DMG MORI
  • année: 2021
  • MODÈLE: CLX 450 TC + Robo2go
  • heures de production: 1992
  • type d'application: Tournage
  • Emplacement: Allemagne
  • type de machine: Tour horizontal
  • marque de l'unité de contrôle: SIEMENS

Informations techniques - DMG MORI CLX 450 TC + Robo2go

Unité de contrôle

  • Marque de contrôle: SIEMENS
  • Modèle de contrôle: SINUMERIK 840D sl SLIMline

Dimensions

  • Hauteur de la machine: 2470 mm
  • Longueur de la machine: 5190 mm
  • Poids de la machine: 11200 kg
  • Largeur de la machine: 2110 mm

Mouvement

  • Nombre d’axes: 5
  • Course de l’axe X: 300 mm
  • Course de l’axe Y: 500 mm
  • Course de l’axe Z: 1100 mm

Spécification technique

  • Contre-broche: Oui
  • Outils entraînés: Oui
  • Puissance de broche: 10.5 kW
  • Vitesse de broche: 12000 RPM
  • Refroidissement par broche: Oui
  • Stations d'outils: 30

Informations supplémentaires

  • Statut : machine de démonstration/formation/exposition

  • Commande : Siemens SINUMERIK 840D sl SLIMline, écran multitactile SLIMline 19 pouces

  • Dépassement sur le banc : 500 mm

  • Diamètre maximal de tournage : 400 mm

  • Longueur maximale de tournage : 1 100 mm

  • Capacité de barre : 65 mm

  • Alésage de la broche principale : 87 mm

  • Diamètre du palier avant : 130 mm

  • Vitesse de pliage : 485 tr/min

  • Couple de la broche (à 100 % de charge) : 275 Nm

  • Couple de la broche (à 40 % de charge) : 345 Nm

  • Interface de la broche de fraisage : HSK-A63 (DIN 69893)

  • Vitesse de la broche de fraisage : jusqu'à 12 000 tr/min

  • Puissance de la broche de fraisage (à 100 % de charge) : 8,8 kW

  • Puissance de la broche de fraisage (à 40 % de charge) : 10,5 kW

  • Couple de la broche de fraisage (à 100 % de charge) : 73 Nm

  • Couple de la broche de fraisage (à 40 % de charge) : 90 Nm

  • Couple de maintien (en position verrouillée) : 850 Nm

  • Plage de pivotement : ±120°

  • Magasin d'outils : à chaîne

  • Capacité du magasin d'outils : 30 outils

  • Diamètre maximal des outils : 78 mm

  • Diamètre maximal de l'outil avec emplacements libres adjacents : 125 mm

Équipement supplémentaire, prix sur demande

  • Système flexible de chargement/déchargement de pièces Robo2Go avec robot industriel à 6 axes

    • Stockage interchangeable des pièces avec plateaux

    • Capacité : jusqu’à 88 pièces (Ø ≤ 60 mm) ; jusqu’à 29 pièces (Ø ≤ 125 mm)

    • Charge utile du robot : jusqu’à 35 kg (modules : 10 / 20 / 35 kg)

    • Base de la pince : triangulaire avec buse de soufflage ; réglage manuel de la pression

    • Pince à 3 mâchoires pour pièces à serrer (interne/externe)

      • Longueur minimale de la pièce : 20 mm

      • Plage de diamètres externes : Ø 20–100 mm (selon le module)

      • Plage de diamètres internes : Ø 65–210 mm

    • Variantes de pinces à 3 mâchoires pour pièces d'arbres : Ø 20–170 mm

    • Pinces à 2 mâchoires supplémentaires pour pièces de mandrin/d'arbre : Ø 20–80 mm (pièces d'arbre)

    • Plateaux : charge max. 500 kg ; pièce Ø 20–170 mm ; longueur 120–950 mm ; jusqu’à 5 niveaux

    • Interfaces : interface électrique pour Robo2Go, Profibus, air comprimé supplémentaire, Ethernet supplémentaire

    • Terminal de commande séparé ; intégration dans la commande CELOS

    • Revêtement spécial du robot : RAL 9010

  • Machine préparée pour l’intégration dans un système d’automatisation


*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
