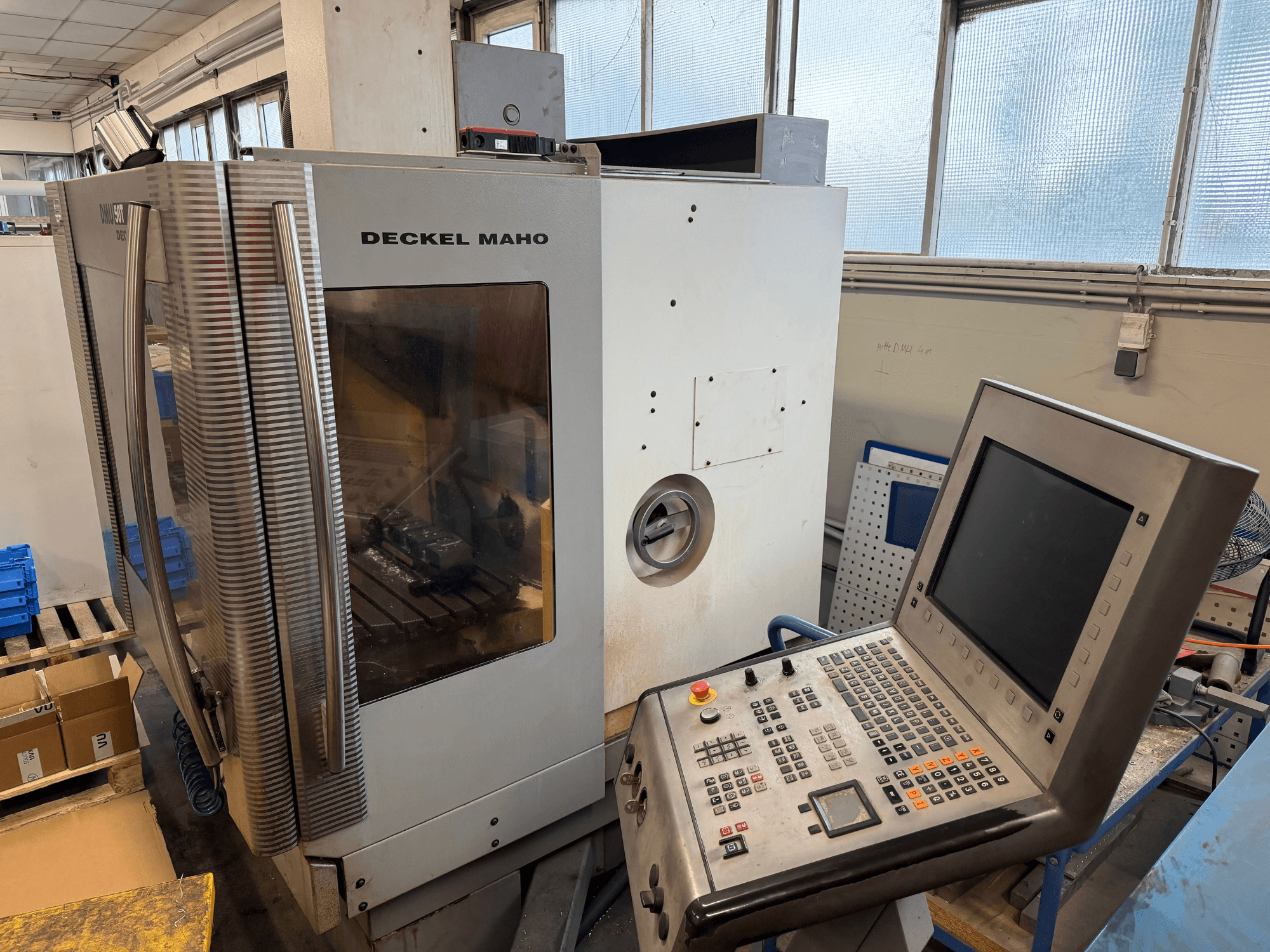

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Plage de vitesse de l'entraînement principal : 20 à 9 000 tr/min (réglage en continu)

- Puissance de l'entraînement principal (100 % de charge continue) : 9 kW

- Puissance de l'entraînement principal (charge de service de 40 %) : 13 kW

- Porte-outil : SK 40 DIN 69871

- Goupille de traction : DIN 69872 ou ISO 7388/2 type A

- Capacité du magasin de changement d'outils : 16 emplacements

- Diamètre maximal de l'outil : 80 mm (130 mm si les emplacements adjacents sont libres)

- Longueur maximale de l'outil à partir du nez de broche : 290 mm

- Poids maximal de l'outil (changement automatique) : 6 kg

- Poids total maximal des outils dans le magasin : 80 kg

- Surface de serrage rigide de la table : 700 x 500 mm

- Plage de pivotement de la table (axe B) : +95° / -10°

- Plage de rotation de la table (axe C) : 360°

- Charge maximale admissible sur la table : 200 kg

- Vitesse d'avance (X, Y, Z) : réglable en continu jusqu'à 10 000 mm/min

- Déplacement rapide (X, Y, Z) : 12 m/min

- Résolution d'entrée (X, Y, Z) : 0,001 mm

- Tolérance de position (X, Y, Z) : 0,010 mm

- Tension d'alimentation : 400 V CA (+6 % / -10 %), 3N/PE, 50/60 Hz

- Puissance absorbée (100 % ED) : 17 kVA

- Courant nominal (100 % de service continu) : 28 A

- Fusible réseau recommandé : 35 A

- Pression d'alimentation pneumatique : 5,5 - 8,0 bar

- Consommation d'air comprimé (sans air de soufflage) : 7 m³/h

- Consommation d'air comprimé (avec air de soufflage des outils) : 20 m³/h

- Poids maximal de l'ensemble (machine + pièce à usiner + outils + liquide de refroidissement) : environ 3 400 kg

- Équipement inclus : manivelle électronique HR 410 (en option), système de lubrification centralisée, unité de refroidissement, porte-liste d'outils sur la paroi du bâti
