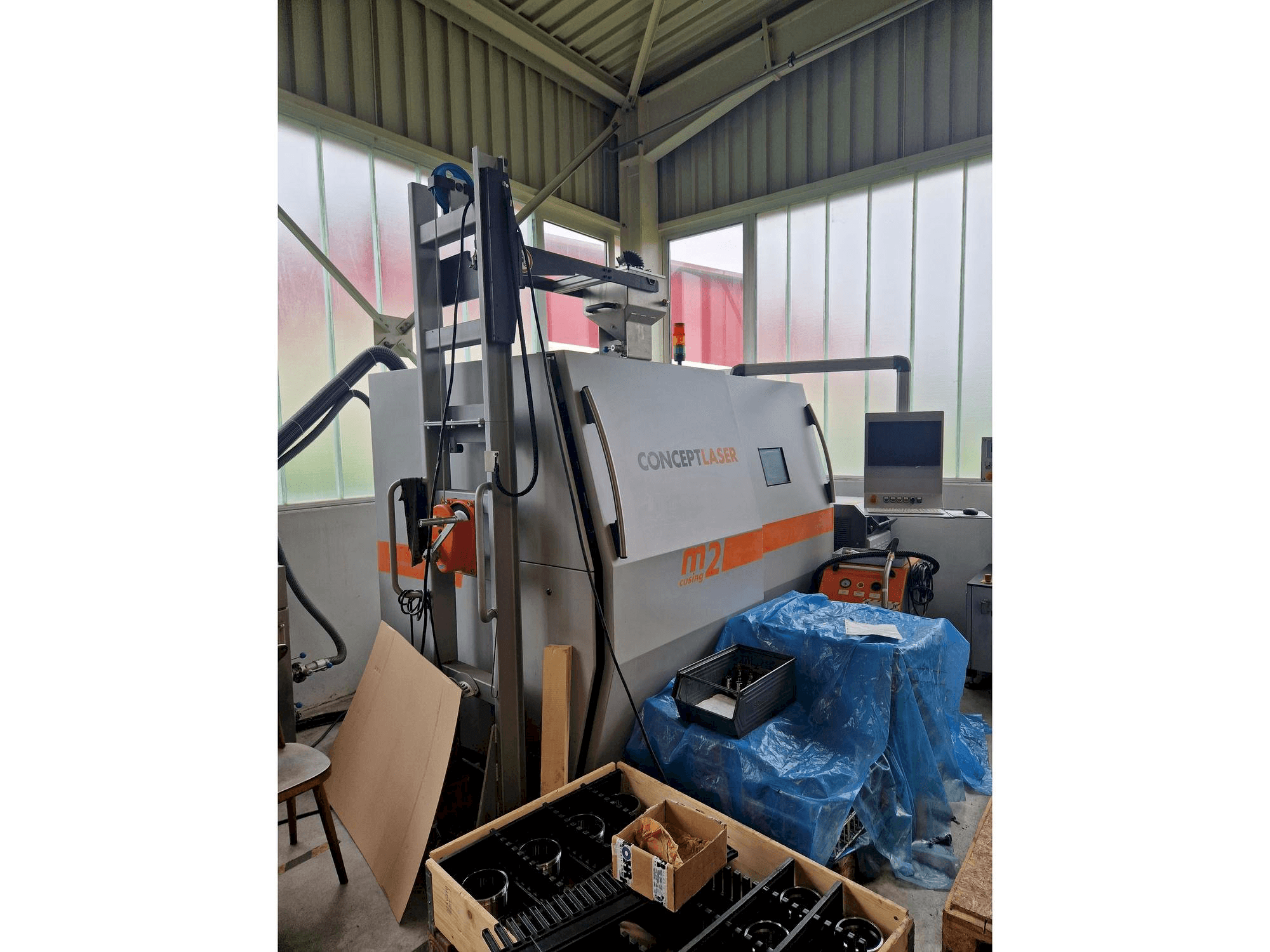

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Avantages de la machine

Avantages techniques de la machine

• Champ d'exposition : 90x90 mm

• Hauteur d'installation : 100 mm

• Longueur d'onde : 1070 mm

• Performance : 200 - 400w

Poids :

Poids total : environ 2 240 kg

Machine M2 cusing : environ 2 000 kg

Système laser : environ 170 kg

Unité d'extraction et de filtrage : environ 70 kg

Dimensions (en mm) :

Système total : environ 5 900 (L) × 4 200 (L) × 3 009 (H)

Machine M2 cusing : environ 2 440 (L) × 1 630 (L) × 2 354 (H)

Système laser : environ 610 (L) × 1 200 (L) × 1 120 (H)

Unité d'extraction et de filtrage : environ 550 (L) × 550 (l) × 1 450 (H)

Version standard :

Dimensions de la chambre de construction : 250 × 250 × 280 mm (L × L × H)

Dimensions de la chambre de dosage : 250 × 250 × 280 mm (L × L × H)

Volume de la chambre de construction : environ 18 dm³

Volume de la chambre de dosage : environ 18 dm³

Hauteur du bâtiment : 280 mm plus l'épaisseur de la plaque de construction

Surface d'exposition : 245 × 245 mm

Réduction de la chambre de construction (100 mm) :

Dimensions de la chambre de construction : 100 × 100 × 100 mm

Dimensions de la chambre de dosage : 100 × 100 × 100 mm

Volume de la chambre de construction : environ 1 dm³

Volume de la chambre de dosage : environ 1 dm³

Hauteur du bâtiment : 100 mm plus l'épaisseur de la plaque de construction

Surface d'exposition : 90 × 90 mm

Réduction de l'espace de construction (80 mm) :

Dimensions de la chambre de construction : 80 × 80 × 100 mm

Dimensions de la chambre de distribution : 80 × 80 × 100 mm

Volume de la chambre de construction : environ 0,64 dm³

Volume de la chambre de distribution : environ 0,64 dm³

Hauteur du bâtiment : 100 mm plus l'épaisseur de la plaque de construction

Surface d'exposition : 70 × 70 mm

Réduction de l'espace de construction (50 mm) :

Dimensions de la chambre de construction : 50 × 50 × 100 mm

Dimensions de la chambre de distribution : 50 × 50 × 100 mm

Volume de la chambre de construction : environ 0,25 dm³

Volume de la chambre de distribution : environ 0,25 dm³

Hauteur du bâtiment : 100 mm plus l'épaisseur de la plaque de construction

Surface d'exposition : 40 × 40 mm Extension de la chambre de distribution

Dimensions de la chambre de construction : 250 × 250 × 280 mm (L × L × H)

Dimensions de la chambre de distribution : 250 × 250 × 480 mm (L × L × H)

Volume de la chambre de construction : environ 18 dm³

Volume de la chambre de distribution : environ 30 dm³

Hauteur du bâtiment : 280 mm plus l'épaisseur de la plaque de construction

Surface d'exposition : 245 × 245 mm

Connexions électriques :

Raccordement électrique : 3/N/PE AC 400 V, 32 A

Consommation électrique maximale : 7,4 kW

Connexion au réseau : Ethernet 100 MB/s, connexion machine : Prise RJ45

Connexion à l'air comprimé :

Pression du gaz : 6-10 bar

Qualité : DIN ISO 8573-1 Classe 1.6.1

Débit maximal : 100 l/min

Raccordement de gaz inerte (argon) :

Pression du gaz : 5 bar

Pureté : ≥ 3.0

Raccordement de gaz inerte (azote) :

Pression du gaz : 5 bar

Pureté : ≥ 2.5

Données de performance

Vitesse de production : 2 cm³/h à 20 cm³/h (en fonction du matériau)

Vitesse de balayage : max. 7 m/s

Épaisseur de la couche LaserCUSING® : 20 µm - 50 µm

Consommation de gaz de protection : environ 2 m³/h

Système laser

Type de laser : Laser à fibre 200F ou 400F

Classe de protection : Classe de protection laser 4

Puissance : max. 200 W 400 W (fonctionnement en ondes entretenues)

Longueur d'onde : 1 070 nm (infrarouge)

Diamètre du faisceau laser : 50 µm

Conditions d'utilisation

Température de stockage et de transport : -20 à 35 °C (-4 à 95 °F)

Température de fonctionnement : 15 à 35 °C (59 à 95 °F)

Changement de température : max. 2 °C/h (2 °F/h)

Humidité relative : max. 80 % (sans condensation)

Altitude d'installation : max. 2 000 m au-dessus du niveau de la mer

Accessoires inclus :

Tamis et agitateur, générateur d'azote, réservoir tampon, aspirateur de poudre, système de filtration, 5 plaques de pression.
