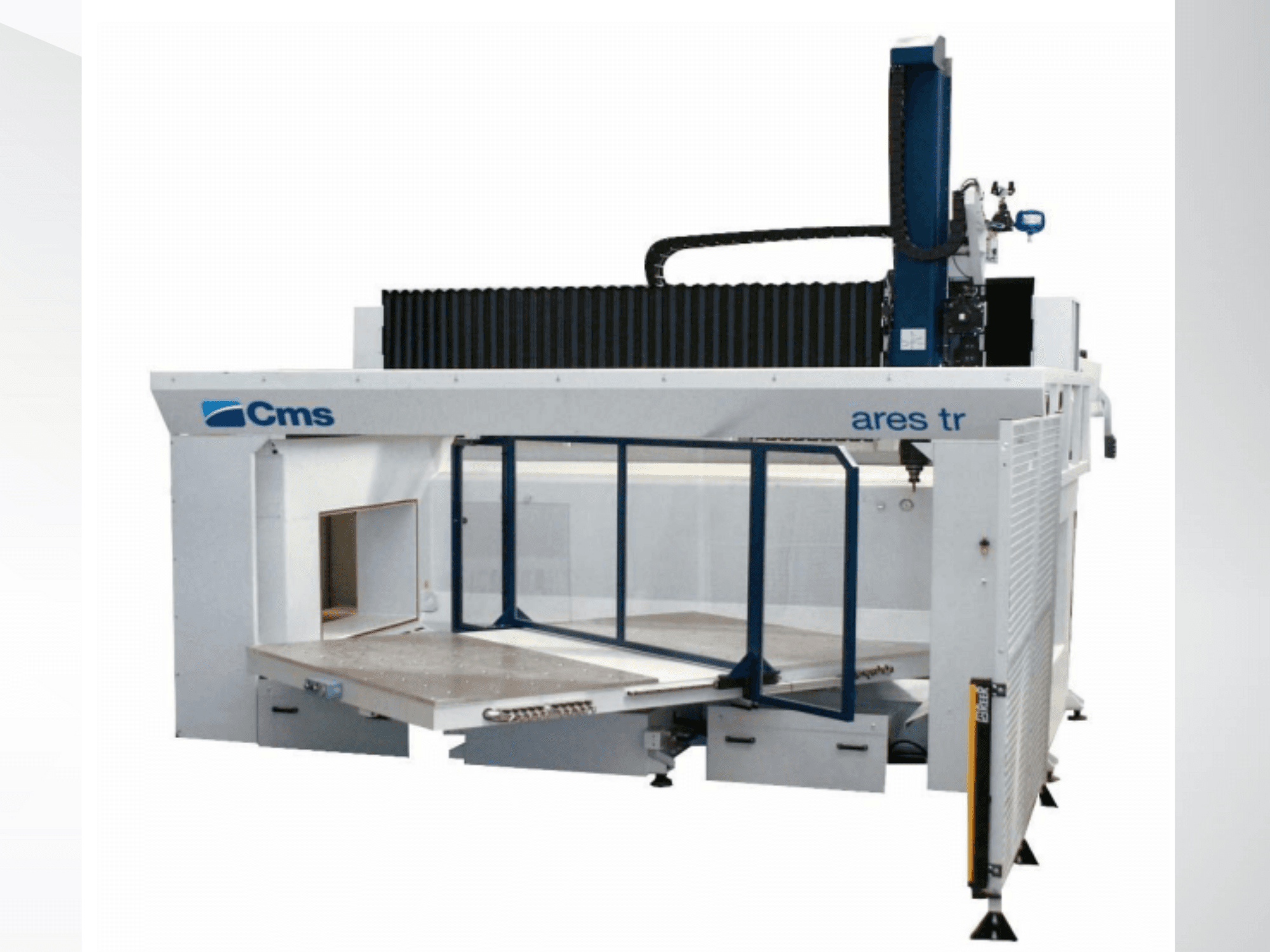

La machine CNC CMS Ares TR, vue de côté, est dotée d'une grande table de travail et d'une conception fermée pour les applications de découpe de précision.

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

CMS ARES-3618-TR-PX5-Z1200

Galerie de photos

CMS - ARES-3618-TR-PX5-Z1200 US-MIL-CMS-2022-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ CMS ARES-3618-TR-PX5-Z1200 | Gantry Mill à vendre

Afficher dans la langue d'origine

Cette machine à 5 axes CMS ARES-3618-TR-PX5-Z1200 a été fabriquée en 2022. Elle est dotée d'un pont mobile, d'une table fixe et de tous les axes interpolés. La machine offre un déplacement rapide de 80 m/min (X, Y) et 70 m/min (Z), avec une vitesse de broche pouvant atteindre 24 000 tr/min. La plate-forme à double table commandée par CN améliore la polyvalence. Si vous cherchez à obtenir des capacités de fraisage de haute qualité, considérez la machine CMS ARES-3618-TR-PX5-Z1200 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: CMS
année: 2022
MODÈLE: ARES-3618-TR-PX5-Z1200
type d'application: Fraiseuse
Emplacement: États-Unis
type de machine: Fraiseuse à Portique

Informations techniques - CMS ARES-3618-TR-PX5-Z1200

Mouvement

Axe B max: 120°
Axe C: 270°

Informations supplémentaires

Informations complémentaires

Axes : 5
Type de machine Centre d'usinage à portique à grande vitesse 5 axes
Structure : Pont mobile ; table fixe ; tous les 5 axes interpolés

Contrôleur : FANUC 31i-B5
Caractéristiques : Sécurité à double contrôle, TCP lisse à grande vitesse, compensation des fraises 3D, interpolation hélicoïdale, plan de travail incliné, mise à l'échelle, etc.
PC : PC industriel HP, Windows 7 (32-bit), 2 GB RAM, 250 GB HDD
Puissance de la broche : 15 kW (S1) / 19 kW (S6-40%)
Vitesse maximale : 24000 tr/min
Couple : 12,1 Nm (S1) / 15,4 Nm (S6)
Refroidissement : Liquide (circuit fermé)
Interface d'outil : HSK 63F
Roulements : Céramique (avant et arrière)
Déplacement rapide : 80 m/min (X, Y) / 70 m/min (Z)
Accélération : 3 m/s²
Précision (VDI-DGQ 3441) :
X : ±0,055 mm | Répétabilité ±0,027 mm
Y : ±0,040 mm | Répétabilité ±0,020 mm
Z : ±0,080 mm | Répétabilité ±0,040 mm
Magasin d'outils :
Type : Changeur d'outils automatique à 8 stations
Poids de l'outil : 3 kg (max. 20 kg au total)
Diamètre max. de l'outil : 200 mm
Longueur maximale de l'outil : 265 mm (arrière) / 165 mm (avant)
Table rotative : Plate-forme à deux tables commandée par CN (temps de rotation ~7 s)
Taille de la table : 2 × (2400 × 1115 mm)
Tables à vide : 2 × (1900 × 1100 mm), aluminium, 28 mm d'épaisseur
Système de vide : 2 × pompes rotatives sèches, 100 m³/h chacune, 3 kW par pompe, 10 connexions par collecteur, 2 collecteurs au total
Unité de lubrification minimale : Brouillard d'huile avec réservoir de 3 L
Système d'alignement : RENISHAW TS27R + barre calibrée
Soufflerie d'air désionisé pour l'élimination de l'électricité statique
Protection des soufflets : Soufflet X/Y + double racleur Z
Armoire électrique : IP54, climatisée
Système d'air comprimé : 6 bar (90 PSI)
Couleurs de la machine : RAL 7035 (gris clair) & RAL 7037 (gris poussière)
Alimentation électrique :
Tension : 480 V ±5%, 3 phases, 60 Hz (transformateur UL inclus)
Puissance installée : environ 50 kW
Accessoires inclus :
8 × porte-outils HSK 63F
8 × pinces de serrage ETS 32/40
Dispositif de préréglage des outils
Clés de serrage et clés standard
Manuels sur CD (machine et commande)

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
