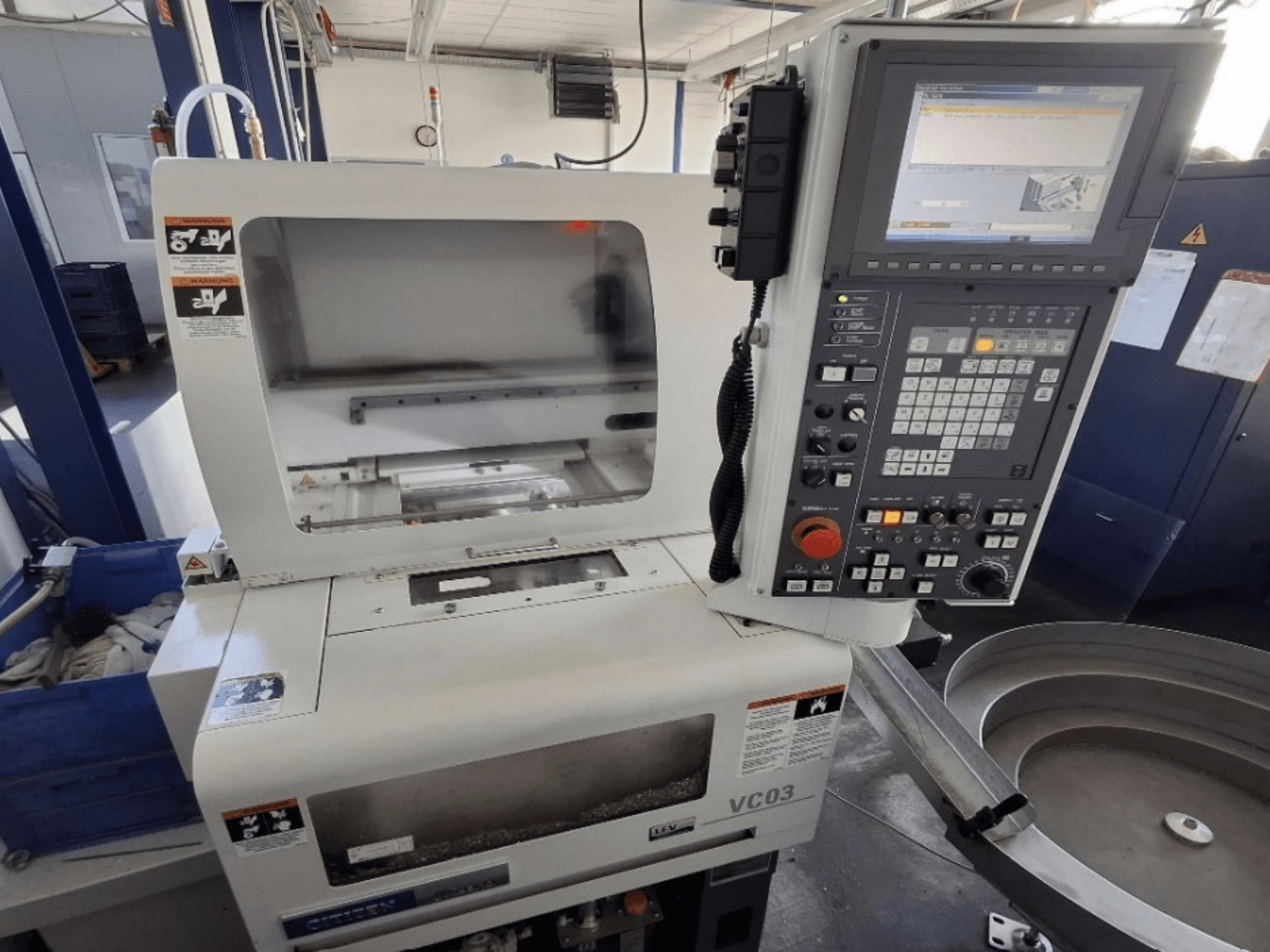

Citizen - MIYANO VC-03DE-TUR-CIT-2017-00001

- Heures de fonctionnement (sous tension) : 8494 h

- Temps de coupe / temps de fonctionnement : 3888 h

- Nombre de pièces traitées : 8536

- Tension d'entrée : AC 200 V, 3 phases, 50/60 Hz

- Puissance nominale : 11 kVA

- Courant à pleine charge : 32 A

- Capacité d'interruption en cas de court-circuit : 2,5 kA

- Diamètre de rotation max. Diamètre de tournage : φ45 mm (mandrin pneumatique de haute précision) / φ40 mm (mandrin à pince de serrage)

- Longueur max. Longueur de tournage : 50 mm

- Longueur de tournage max. Longueur de tournage avec chargeur : 40 mm (fixe : 35 mm)

- Forme du nez de la broche : Extra plat

- Vitesse max. Vitesse de la broche : 8000 min-¹ (Standard : 60 - 6000 min-¹)

- Diamètre du tube de traction de la broche / Diamètre du trou de passage : Ø10 mm

- Nombre de glissières d'outil : 1

- Forme du chariot : Type d'outil peigne, horizontal

- Nombre d'axes contrôlés : 2 axes (axes X et Z simultanément)

- Moteur d'alimentation de l'axe X : 2,7 kW

- Moteur d'alimentation de l'axe Z : 5,8 kW

- Vitesse de déplacement rapide (axe X) : 20 m/min

- Vitesse de déplacement rapide (axe Z) : 30 m/min

- Taille de l'outil / de la queue : 20 mm (options : 10, 12, 16)

- Nombre d'outils (standard) : 5

- Taille du trou d'alésage de l'outil : φ20 mm

- Capacité du réservoir de liquide de refroidissement : 90 litres

- Débit de la pompe à liquide de refroidissement : 110 / 145 L/min (50/60 Hz)

- Puissance de la pompe à liquide de refroidissement : 0,18 kW

- Pression d'alimentation en air pneumatique : 0,5 MPa

- Capacité du réservoir de l'unité de lubrification : 0,8 litre

- Type de pompe de lubrification : MLZ (débit par coup : 1,5 - 2,5 ccm)

- Hauteur de la ligne centrale de la broche : 875 mm

- Type de chargeur : Chargeur à portique (type R) - 2 axes contrôlés, 1 chariot, 2 pinces

- Taille de pièce max. Taille de la pièce : φ40 x 40 mm

- Poids max. Poids maximal de la pièce : 250 g

- Vitesse d'avance du chargeur (gauche/droite) : 108 m/min

- Vitesse d'avance du chargeur (haut/bas) : 90 m/min

- Système d'entraînement du chargeur : Entraînement par crémaillère et pignon

- Équipement d'automatisation en option non inclus : Système d'alimentation par Fa. Steyer, unité de séparation/alimentation par bande transporteuse, bande transporteuse de décharge avec tampon pour les pièces finies.

- Caractéristiques incluses : Coupe oscillante (LFV), mandrin pneumatique, porte-outils, verrouillage du pare-éclaboussures, éclairage de la machine, soufflage d'air (outil et broche), spécification CE, interrupteur de niveau de liquide de refroidissement, coupure automatique de l'alimentation, voyant d'avertissement LED.
