➤ CHIRON FZ 18 W d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

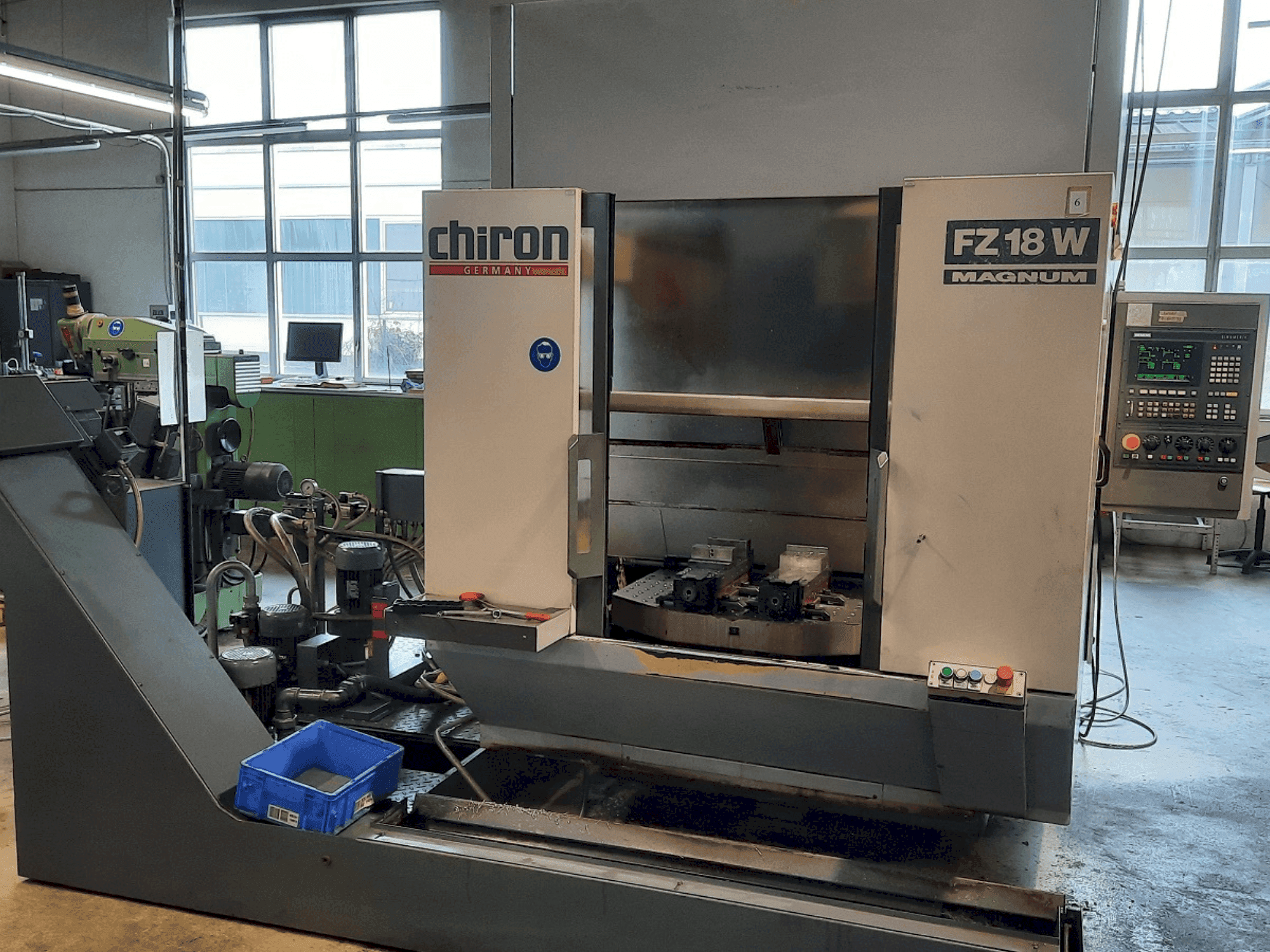

Ce CHIRON FZ 18 W à 4 axes, fabriqué en 1996, est un centre d'usinage vertical de conception robuste. Il comprend un entraînement de la broche principale d'une puissance maximale de 13 kW, une vitesse de déplacement rapide de 30 m/min et un changeur d'outils automatique de grande capacité à 20 positions. La machine prend en charge des opérations complexes avec la commande SINUMERIK 810M pour un contournage 3D précis. Idéale pour les environnements à forte demande, elle est également équipée de deux convoyeurs de copeaux et d'un système de refroidissement avancé. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

marque: CHIRON
année: 1996
MODÈLE: FZ 18 W
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Centre d'usinage vertical
marque de l'unité de contrôle: SIEMENS

Informations techniques - CHIRON FZ 18 W

Unité de contrôle

Marque: SIEMENS
Modèle: Sinumerik 810M

Entraînement principal

Plage de vitesse de la broche: 20 - 7100 rpm 1/MIN
Puissance du moteur de la broche: 13 kW
Nombre d'axes: 4

Mouvement

X-AXIS Mouvement: 630 mm
Y-AXIS Mouvement: 400 mm
Z-AXIS Mouvement: 425 mm

Tools

Poids maxi: 5 kg
Diamètre maximal de l'outil: 65 mm

Équipement supplémentaire

- 2.2 Convoyeurs de copeaux : bande à raclettes, hauteur de décharge 1050 mm
- Couverture en acier : Dans tous les axes

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - Couple de la broche : 300 nm
- - Vitesse de déplacement rapide : 30 m/min
- - Entraînement de l'alimentation : servomoteur à courant alternatif, système de mesure indirecte de la position
- - Surface de serrage : 2 x 850 x 470 mm avec filetage et alésage
- - Charge de transport maximale par côté : 250 kg (jusqu'à 400 kg avec une durée prolongée)
- - Temps de changement de pièce : environ 4,0 s, augmentant jusqu'à environ 7 s avec des charges maximales
- - Changeur d'outils automatique : 20 positions d'outils
- - Caractéristiques de l'outil : cône raide 40 din, diamètre 65 mm, diamètre avec positions adjacentes libres 180 mm, poids 5 kg
- - Temps de changement d'outil : 0,9 s // temps de changement de puce : 2,4 s
- - Système de refroidissement : réservoir de 500 litres, avec pompe n (200 ltr/min à 1,5 bar) et pompe hd (20 ltr/min à 20 bar), circuit hd avec nettoyage 60 um

Informations supplémentaires

- Sécurité : Protection contre les éclaboussures vissée, protégée électriquement, avec porte de chargement Hauteur : Environ 2600 mm au-dessus du sol, y compris l'éclairage de la machine Panneau de commande : Mini panneau de commande avec bouton de démarrage et d'acquittement pour l'organisation des palettes Unité de contrôle Type de commande : SINUMERIK 810M - Commande de contournage à 3 axes Mémoire de programme : 32000 caractères (environ 28000 caractères disponibles) Caractéristiques remarquables : Cycles de perçage G81-G89, Interpolation circulaire, Redémarrage du programme, Technique des sous-programmes avec paramètres, Guidage de l'opérateur, Programmation simultanée, Coordonnées polaires, Décalages d'outils, Compensation de la trajectoire du point d'intersection/rayon de coupe, Décalages du zéro, Interpolation 3D, Programmation directe de la vitesse de rotation de la broche, Insertion de chanfreins et de rayons, Connexion RS 232C, Diagnostics CN, Diagnostics de la machine

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
