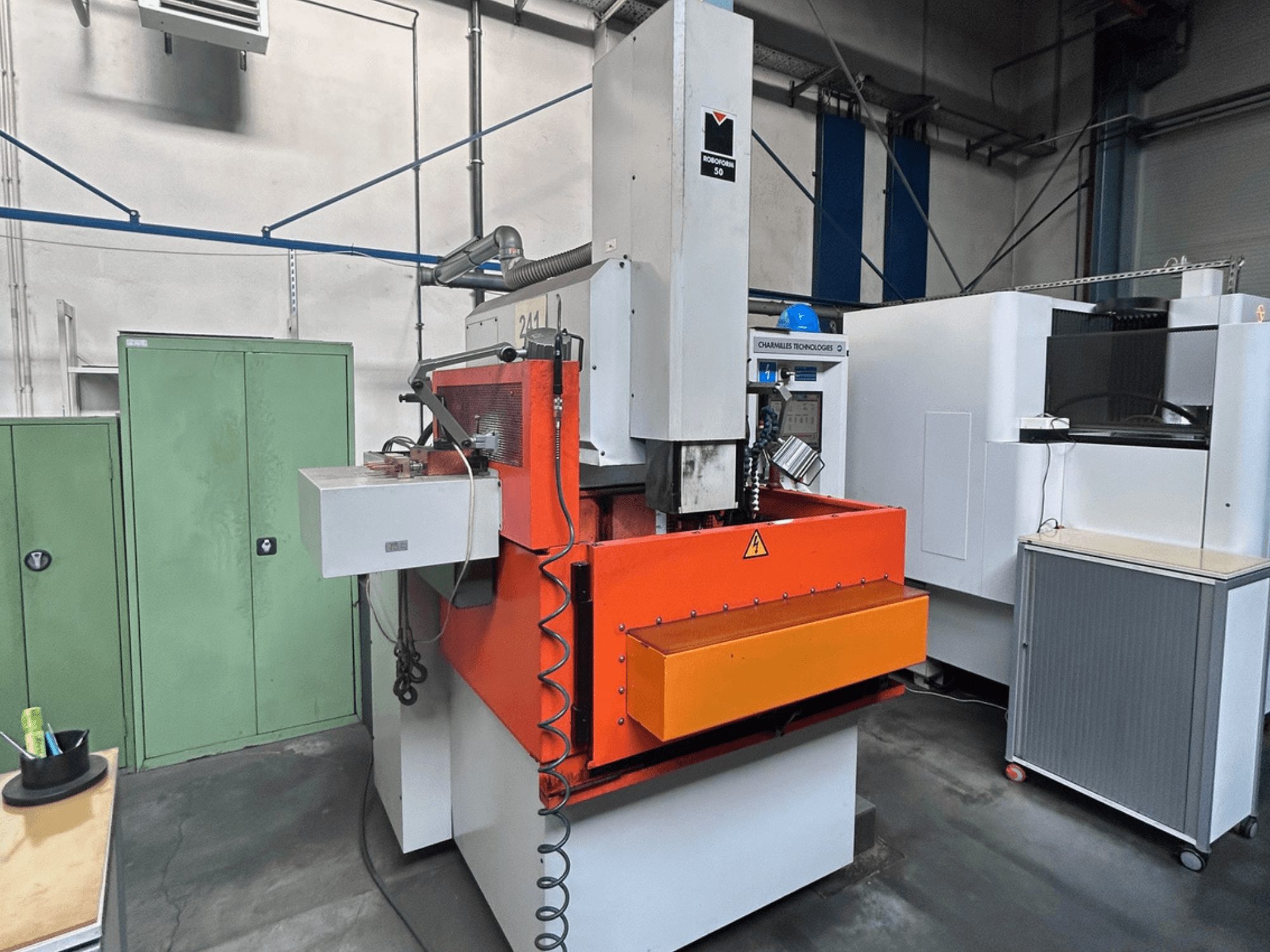

Vue avant de la machine d'électroérosion par enfonçage CHARMILLES ROBOFORM 50 avec le panneau orange, l'interface de commande et les équipements environnants.
Vue avant de la machine d'électroérosion par enfonçage CHARMILLES ROBOFORM 50 avec le panneau orange, l'interface de commande et les équipements environnants.

CHARMILLES - ROBOFORM 50PL-EDM-CHA-1998-00001

15.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette machine d'électroérosion par enfonçage CHARMILLES ROBOFORM 50 à 4 axes a été fabriquée en 1998. Elle a une capacité de charge maximale de 1000 kg et une table de 750 x 500 mm. La machine offre des limites de déplacement de 600 mm sur l'axe X, 400 mm sur l'axe Y et 450 mm sur l'axe Z. Si vous cherchez à obtenir des capacités d'emboutissage de haute qualité, considérez la machine CHARMILLES ROBOFORM 50 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: CHARMILLES
  • année: 1998
  • MODÈLE: ROBOFORM 50
  • heures de production: 53574
  • type d'application: EDM
  • Emplacement: Pologne
  • type de machine: Machine à enfonçage par électroérosion
  • marque de l'unité de contrôle: CHARMILLES

Informations techniques - CHARMILLES ROBOFORM 50

Unité de contrôle

  • Marque de contrôle: CHARMILLES

Dimensions

  • Hauteur de la machine: 2850 mm
  • Longueur de la machine: 2300 mm
  • Poids de la machine: 3430 kg
  • Largeur de la machine: 1560 mm
  • Longueur de table: 750 mm
  • Largeur de table: 500 mm

Mouvement

  • Nombre d’axes: 4
  • Course de l’axe X: 600 mm
  • Course de l’axe Y: 400 mm
  • Course de l’axe Z: 450 mm

Informations supplémentaires

  • Type de cadre : L

  • État de conservation : Très bon, prêt pour les tests

  • Distance maximale entre la surface de la table et la pointe de la broche :

    • Avec panneau isolé : 650 mm

  • Poids maximal des électrodes (sans changeur) : 100 kg

  • Table :

    • Poids maximal de la pièce : 1000 kg

    • Dimensions maximales de la pièce (H × L × L) : 370 × 1000 × 700 mm

    • Fentes en T : 4

    • Largeur des rainures en T : 12 mm

    • Espacement des rainures en T : 125 mm

  • Mouvements :

    • Course X/Y/Z : 600 / 400 / 450 mm

    • Déplacement de l'axe C : 360°.

    • Résolution de la mesure : 0,5 µm

    • Résolution de positionnement : 1 µm

    • Vitesse maximale (mode manuel) : 15 mm/s

    • Vitesse de rotation maximale (C) : 100 tr/min

    • Inertie de l'électrode avec l'axe C : 2000 kg-cm²

  • Diélectrique / Cuve de travail :

    • Dimensions effectives de la cuve (H × L × L, sans changeur) : 465 × 1220 × 795 mm

    • Capacité : 415 l

    • Niveau mini / maxi : 135 / 425 mm

    • Ouverture frontale (sans changeur) : 1140 mm

    • Ouverture latérale (sans changeur) : 740 mm

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
