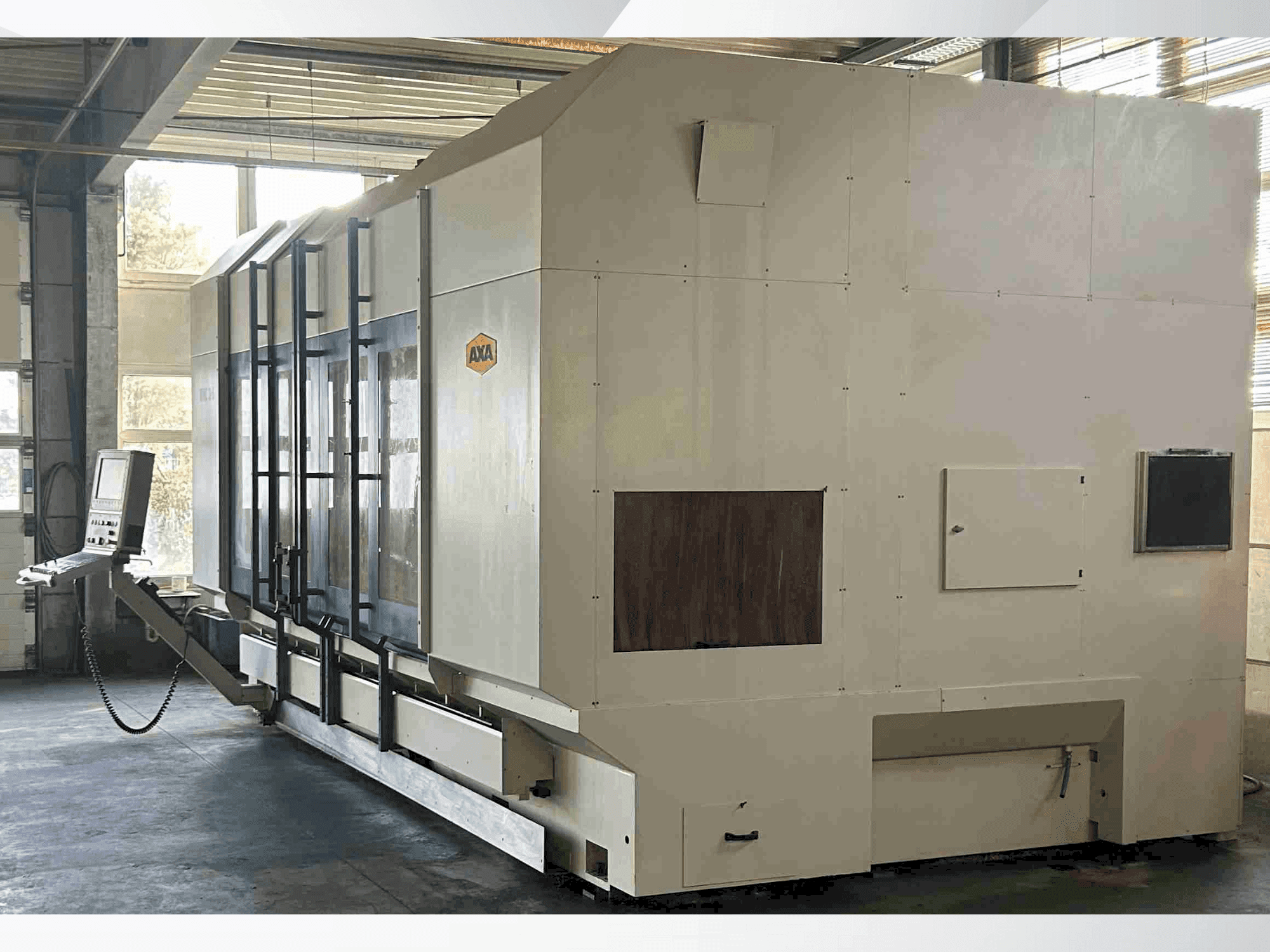

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Équipement supplémentaire

• - Les machines sont équipées d'un axe C et d'une tête d'axe B de +/-100º.

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Max. Couple à 40% : 143 (-255) nm
  • - Max. Puissance à 40% : 30 (40) kw
  • - Alimentation en liquide de refroidissement par la broche : 40 bar
  • - Force d'avance max. Force d'avance : 9000 n
  • - Course de l'axe x : 1760 - 9000 mm
  • - Course du pendule : environ course en x/2 - 500 mm
  • - Course de l'axe y (horizontale/verticale) : 700 (900) mm
  • - Course de l'axe z (horizontale/verticale) : 850 (950) mm
  • - Distance entre la table et le nez de la broche (horizontale/verticale) : 250 - 1100 mm / 40 - 890 mm
  • - Rainures en t, rainure centrale comme rainure d'alignement h7 : 14 h9 mm
• Avantages qualitatifs de la machine:
  • - Espacement des rainures en t : 160 mm
  • - Sonde 3d : rmp 60 renishaw
  • - Sonde d'outil : tt140 heidenhain
  • - Tête pivotante nc, réglable en continu, plage de pivotement ± 100°.
  • - Plage de pivotement de l'axe b : ± 90°.
  • - Verrouillage : 2,5° (1°, en continu)
  • - Min. Temps de changement d'outil : 5 sec.
  • - Précision de positionnement sur 1000 mm : ± 0,015 (0,0075) mm
  • - Répétabilité : ± 0,005 mm
  • - Fraisage en st 60 max : 800 cm³/min

Informations supplémentaires

• - Machine encore sous tension / Perçage dans St 60 max : Ø 35 mm/ Filetage dans l'acier 60 max : M 30/ Poids supplémentaire par mètre de course X : environ 2500 kg/ Poids de la machine de base (X = 1760) : environ 14500 kg/ Hauteur de travail : min. 40 mm max. 890 mm (vertical)/ min. 250 mm max. 1100 mm (horizontal)/ Puissance d'entraînement : le moteur AC à arbre creux fournit une puissance de 30 kW/143 Nm à 40% ED./ Vitesse de la broche : la broche a une plage de vitesse de 30 à 6 000 U/min. Changeur d'outils : il dispose d'un magasin à chaîne avec 22 emplacements d'outils (SK40 DIN69871A/69872 A). Dimensions : Poids : environ 16,500 kg / Dimensions (L×B×H) : environ 5,7 m×3,9 m×3,4 m (+1,7 m pour le convoyeur de copeaux)./ Encapsulation de l'espace de travail : Un couvercle à soufflet avec des lamelles en tôle est utilisé pour l'encapsulation./ Extension de la course de l'axe Y à 900 mm et de la course de l'axe Z à 950 mm/ Fonctionnement de la navette avec une plaque de navette en aluminium, comprenant une fenêtre de visualisation et un interrupteur de sécurité. Extension du magasin d'outils à 36 emplacements/ Serrage hydraulique pour le porte-outil SK 40/ Tête pivotante CN à 1 axe, positionnable en continu sur une plage de ±100∘/ et programmable par pas de 0,001∘/ Puissance d'entraînement accrue grâce à un moteur à arbre creux à courant alternatif (n° 111). La puissance maximale est de 27 kW/100% ED ou 40 kW/40% ED. Le couple maximum est de 127 Nm/100% ED ou 191 Nm/40% ED. Augmentation des vitesses de broche dans une plage de 30 à 12 000 U/min avec lubrification par pulvérisation d'huile/ Alimentation en liquide de refroidissement par la broche, y compris un réservoir externe de 400 litres avec un système de filtre à bande de papier et une pompe à haute pression. Cette dernière peut fournir jusqu'à 40 bars de pression. Cette option nécessite l'option convoyeur de copeaux/ Un convoyeur de copeaux à bande articulée (gauche ou droite) avec un réservoir de liquide de refroidissement intégré de 200 litres et une pompe pour le refroidissement externe/ Une table rotative CN à 5 axes RTA 4L-800 avec un diamètre de plateau de 1000 mm. La table est conçue pour une installation horizontale avec serrage hydraulique/ La table rotative RTA est intégrée pour être au même niveau que la table rigide/ Un système de commande Heidenhain iTNC 530, associé à une commande d'entraînement numérique et à un écran TFT de 15 pouces/ Un palpeur 3D (Renishaw RMP 60) pour l'étalonnage de l'outil, qui est stocké dans le magasin d'outils et peut être changé automatiquement. Le logiciel du palpeur est utilisé pour la détermination du point zéro et de la position, le centrage et l'alignement électrique de la pièce/ Un système de palpage d'outils (Heidenhain TT 130) pour mesurer les longueurs et les rayons d'outils, qui peut être monté dans la zone d'usinage et mesurer avec un outil fixe ou rotatif.
