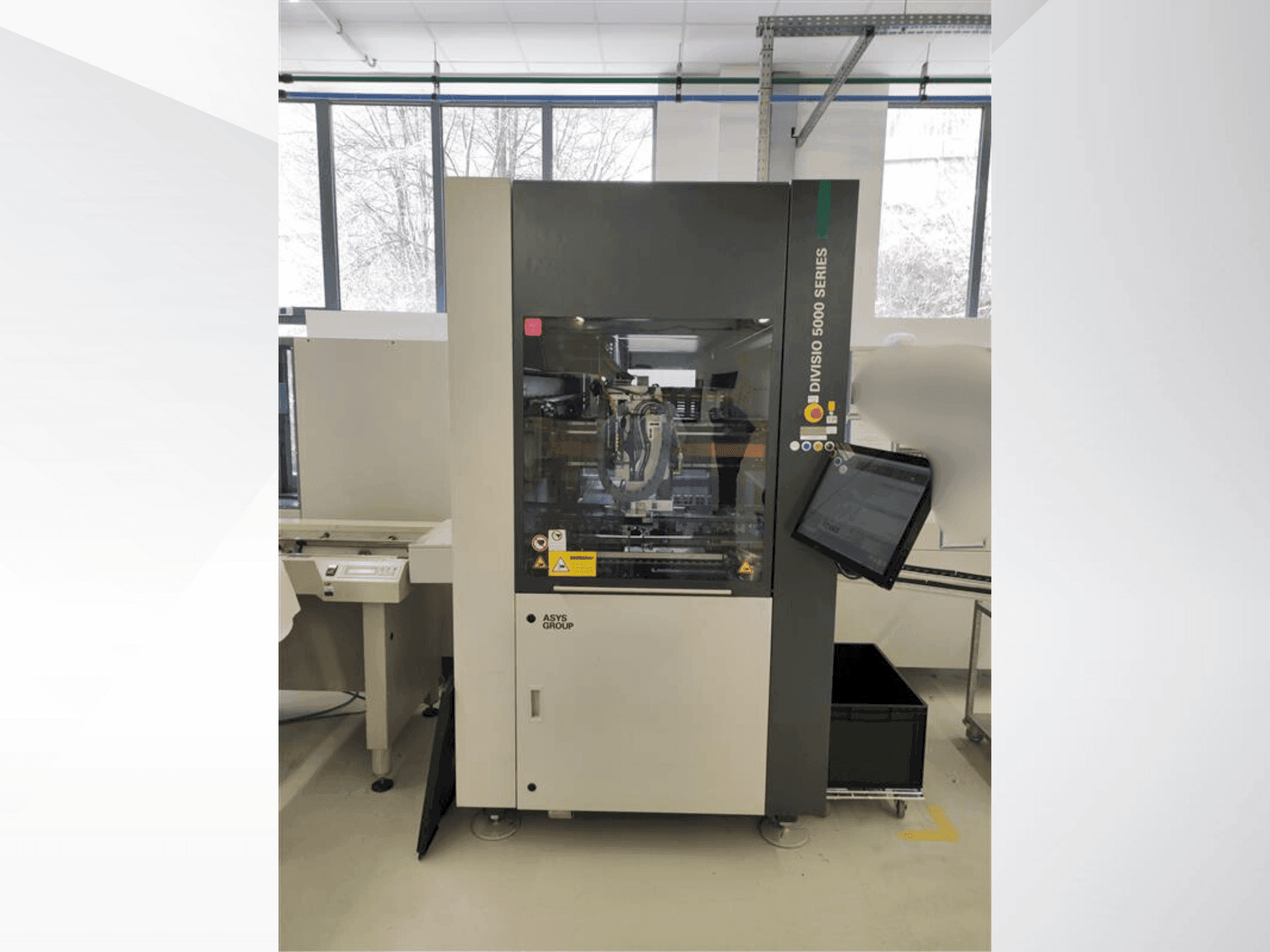

ASYS - Divisio 5100CZ-OTH-ASY-2023-00001

Équipement supplémentaire

• Changement automatique des fraises avec fonction d'éjection
• Contrôle du débit d'aspiration par le vide
• Changeur automatique de doigts de pince
• Nettoyeur de poussière Router, 3x400V ; 4.0 kW
• Modules de caméra et de logiciel : Fonction d'apprentissage, reconnaissance des mauvaises marques, tri des bons et des mauvais éléments de l'interface.
• Convertisseur de données CAO ASYCAM
• Système de convoyeur pour le transport des transporteurs
• Convoyeur de sortie, à bande plate, 1000 mm
• PARIO 500 Basis Gauche, Droit : PARIO 500 Base droite, droite : Pario 500 Adaptation du plateau
• PARIO 500 Basis gauche, droit PARIO 500 Basis droit, droit Pario 500 Tray Adaption

Avantages de la machine

Avantages qualitatifs de la machine

• Épaisseur du panneau : 0,5 à 5,0 mm
• Poids max. Poids du panneau : 1,5 kg
• Poids max. Poids de la pcb : 1,5 kg
• Hauteur des composants, côté broche : 8 mm ; partielle 18 mm (autre hauteur sur demande)
• Hauteur des composants, côté pince : 40 mm
• Plateaux sur le couloir 2 : 600 x 400 mm
• Plateaux sur le couloir 2 : 600 x 400 mm
• Moteurs linéaires pour une dynamique et une précision maximales
• Réglage électrique de la largeur de la bande transporteuse à 3 segments
• Système de caméra avec reconnaissance fiduciaire

Avantages techniques de la machine

• Niveau de bruit : < 75 db(a)
• Interface : smema, hermes, siemens
• Sens du transfert : de gauche à droite ou de droite à gauche
• Vitesse : x,y = 2000 mm/s, z = 1500 mm/s
• Accélération : x,y = 20 m/s², z = 15 m/s².
• Positionnement : ±0,02 mm (20°c ±1°c)
• Répétabilité : ±0,005 mm (20°c ±1°c)
• Précision de coupe : ±0,08 mm (20°c ±1°c)
• Longueur du panneau : 70 à 460 mm
• Largeur du panneau : 50 à 460 mm

Informations supplémentaires

La machine est toujours sous tension. Gestion des ressources opérationnelles Gestion des consommables Calculateur de temps d'autonomie Outil de préhension universel ADF pour Servo Grip
