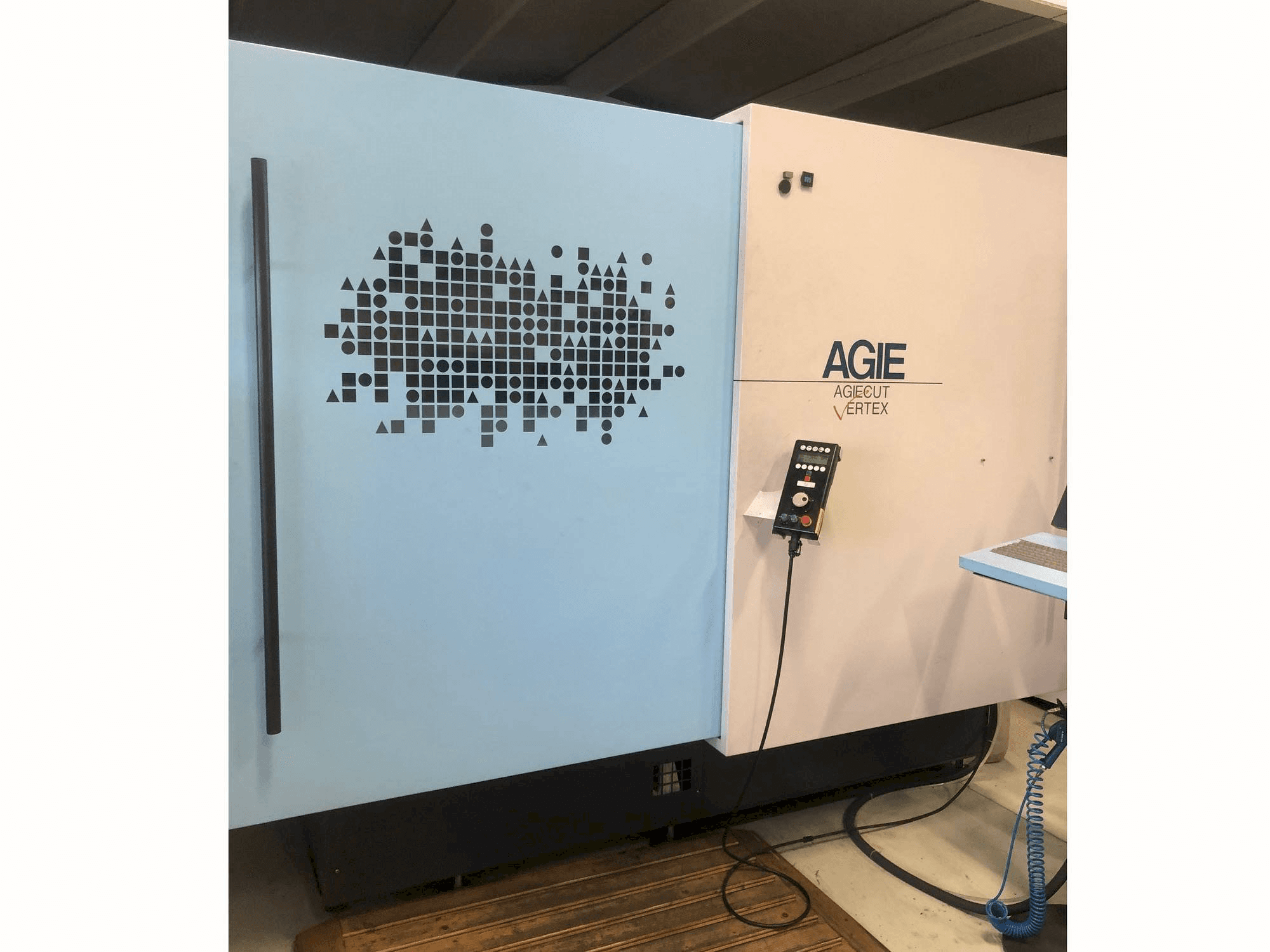

Cette machine d'érosion AGIE Agiecut VERTEX 3 a été fabriquée en 2006 en Suisse et a 37021 heures d'érosion. Elle est équipée d'une unité de contrôle Agievision 5 Software version 07.08.01.
Vue d'ensemble
- marque: AGIE
- année: 2006
- MODÈLE: Agiecut VERTEX 3
- heures de production: 37021
- type d'application: EDM
- Emplacement: Slovénie
- type de machine: Machine d'électroérosion à fil
- marque de l'unité de contrôle: AGIE
Informations techniques - AGIE Agiecut VERTEX 3
Unité de contrôle
- Marque de contrôle: AGIE
- Modèle de contrôle: Software version 07.08.01.
Dimensions
- Profondeur de la machine: 2800 mm
- Hauteur de la machine: 2220 mm
- Longueur de la machine: 2800 mm
- Poids de la machine: 4400 kg
- Largeur de la machine: 2400 mm
Mouvement
- Nombre d’axes: 3
- Course de l’axe X: 500 mm
- Course de l’axe Y: 350 mm
- Course de l’axe Z: 256 mm
Spécification technique
- Diamètre max. du fil: 0.33 mm
- Diamètre min. du fil: 0.07 mm
Informations supplémentaires
Contrôle : Agievision 5 (version du logiciel 07.08.01)
État de l'appareil : Excellent ; entretien régulier ; service majeur récemment effectué ; entièrement opérationnel ; peut être testé sous tension
Heures de fonctionnement de l'électroérosion : environ 37 021 h
Courses (U/V) : ±70 / 70 mm
Distance de serrage : 1 100 mm
Dimensions maximales de la pièce : 1050 × 650 × 250 mm
Poids maximal de la pièce : immergée 400 kg / non immergée 800 kg
Hauteur de coupe maximale : jusqu'à 250 mm
Capacité de conicité : ±30° / 100 mm
Positionnement
Vitesse manuelle maximale : 2 m/min
Vitesse maximale programmable : 3 m/min
Résolution : 0,0001 mm
Tolérances géométriques : selon les spécifications du fabricant
Système de fil
Diamètre du fil : 0,07-0,33 mm (standard 0,20 mm)
Capacité de la bobine de fil : jusqu'à 25 kg
Tension du fil : 0-25 N
Vitesse du fil : 60-300 mm/s
Alimentation du fil : semi-automatique
Élimination du fil : système de broyage
Équipement et caractéristiques
Système d'enfilage automatique du fil
Buses de filetage : 2 mm (en option 1 mm / 0,6 mm)
Système combiné de guide-fil et de guide-fil cylindrique
Volant électronique (commande manuelle)
Télécommande avec écran LCD
Écran de contrôle TFT (1024 × 768)
Commande par clavier et souris
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
