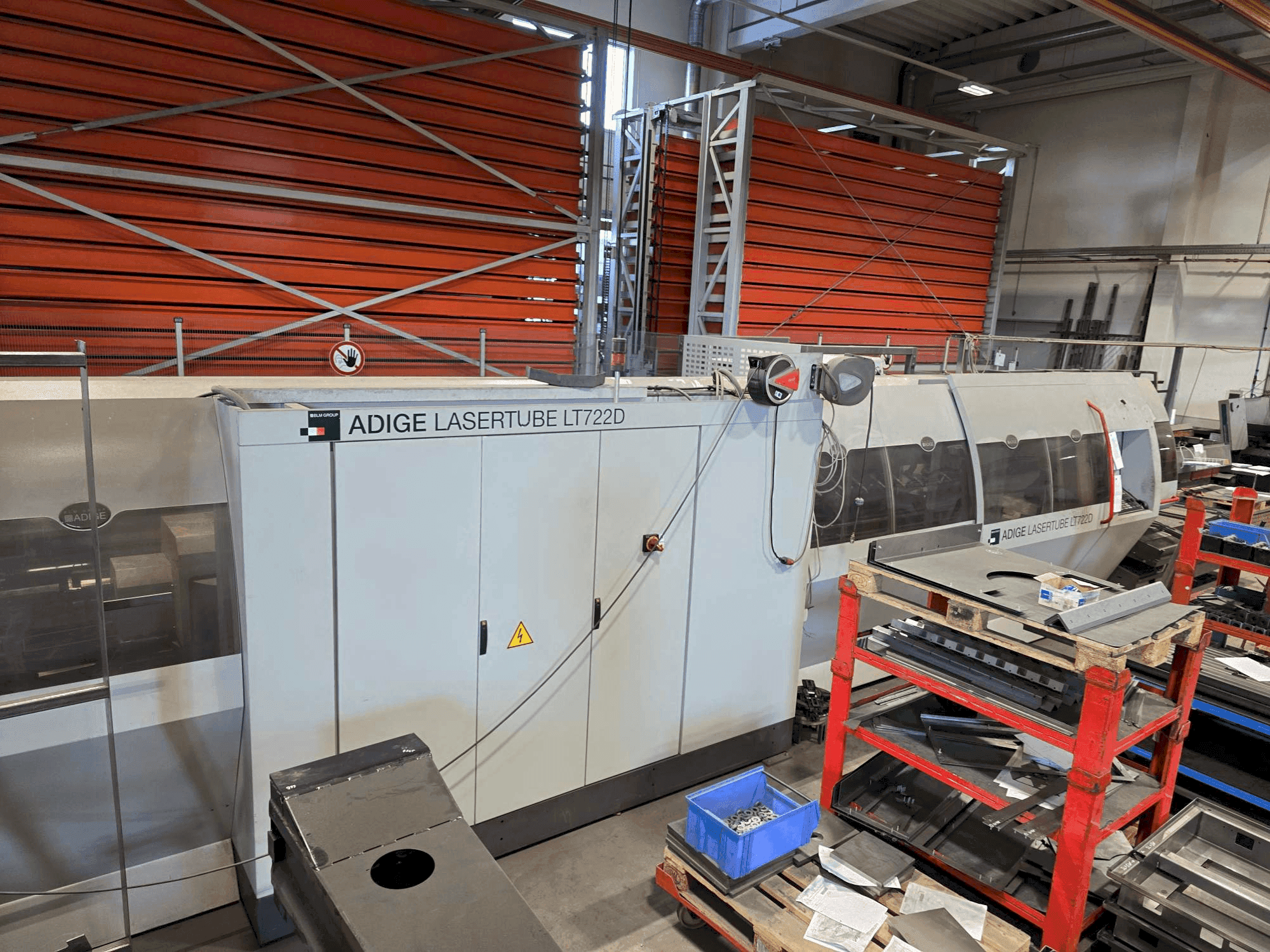

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Source laser co2 semi-scellée, refroidie par diffusion, rofin dc 025 compact. Puissance nominale : 2500 w.

• Module principal du système de déchargement automatique avec support du tube à usiner contrôlé par un axe CNC.

• Déchargement contrôlé par programme

• Module d'extension du système de déchargement automatique pour des longueurs de pièces jusqu'à 4500 mm

• Tri des bonnes pièces à l'avant (côté bureau) et à l'arrière (côté chargeur)

• Tri des pièces coupées et des chutes dans une cassette

• Convient au traitement des profilés ouverts (profilés plats, en L, en C et en U)

• Dispositifs mécaniques spécifiques et modifications du processus pour les profils ouverts

• Convient au traitement de tubes en acier doux ou en acier inoxydable

• Dimensions des tubes ronds : Ø 12-140 mm

• Dimensions des tubes carrés : 12 x 12 mm à 120 x 120 mm

• Dimensions des tubes rectangulaires/ovales plats : côté 10 mm jusqu'à 140 mm max.

• Différence latérale maximale pour les tubes rectangulaires/ovales plats : 110 mm

• Enveloppe de la pièce : inscrite dans un cercle de Ø 170 mm

• Poids maximum du tube : 15 kg/m ; 100 kg maximum au total

• Caractéristiques de l'équipement et du dispositif de déchargement

  • Équipement d'une chargeuse de faisceaux de 6,5 m pour tubes/tuyaux à surfaces sensibles : Revêtement en caoutchouc des chaînes pour l'alimentation en matériau. Revêtement en plastique des pièces de chargement et de maintien des tubes/conduites jusqu'à la séparation.

  • Module principal du dispositif de déchargement automatique, avec : 1 support contrôlé par l'axe CNC pour le tube/la conduite à traiter. Déchargement contrôlé par programme.

  • Module d'extension du dispositif de déchargement automatique pour les longueurs partielles jusqu'à 4 500 mm, avec : Tri des bonnes pièces : A l'avant (côté console), de 250 mm à 4.500 mm. Vers l'arrière (côté chargeur) jusqu'à 4 000 mm. Tri des extrémités et des restes de récolte d'une longueur inférieure à 250 mm dans une cassette.

  Spécifications des tubes

  • Tubes ronds : Diamètre $\text{12 mm}$ jusqu'à $\text{140 mm}$.

  • Tubes carrés : $\text{12 x 12 mm}$ jusqu'à $\text{120 x 120 mm}$.

  • Tubes rectangulaires/ovales plats : $\text{10 mm}$ de côté jusqu'à $\text{140 mm}$ de côté maximum. Différence maximale entre les côtés : $\text{110 mm}$. Doit pouvoir être inscrit dans un cercle de $\text{170 mm}$ de diamètre.

  • Poids maximal des tubes : ${text{15 kg/m}$ (100 kg au total).

Équipement supplémentaire

• Support universel de tête de coupe PRECITEC AK-HP pour le contrôle de la distance sans contact

• Capteur de distance capacitif avec partie céramique renforcée

• Résistance à la pression jusqu'à 25 bars

• Refroidissement mixte (eau et air sec) pour le porte-lentille/la zone supérieure de la lentille

• Refroidissement par air sec de la partie céramique et de la buse

• Chargeur automatique de faisceaux de tubes pour des longueurs initiales comprises entre 3200 et 6500 mm

• Chargement possible à l'aide d'un pont roulant

• Equipement spécial de chargeur pour tubes carrés, rectangulaires et plats-ovales

• Séparation des tubes avec station de mesure de la longueur

• Equipement d'un chargeur de faisceaux de 6500 mm pour les tubes à surfaces sensibles

• Logiciel d'imbrication Artube inclus
